2. Retirez les boulons (A) et le capot d'accès (B) du côté droit
de la vis d'alimentation. Conservez-les pour le remontage.
NOTE:
Si nécessaire, enlevez plusieurs capots d'accès pour faciliter
l'accès.
3. Retirez et jetez les deux bouchons de fente de spire (C) sur
le côté droit du transporteur à vis.
4. Installez une spire à vis (A) sur le côté droit du transporteur
à vis comme indiqué, et fixez avec six boulons à tête de
carrosserie et six écrous à l'emplacement (B).
IMPORTANT:
Les têtes de boulons doivent être installées à l'intérieur du
transporteur à vis pour éviter d'endommager les
composants internes.
5. Serrez tous les écrous et boulons à 47 Nm (35 pi-lb) pour
éliminer toute déformation de la spire, puis resserrez-les à
58-64 Nm (43-47 pi-lb).
6. Répétez les étapes
2, page 39
gauche du transporteur à vis.
7. Installez une spire à vis (A) sur le côté gauche comme
indiqué, et fixez avec six boulons à tête de carrosserie et six
écrous à l'emplacement (B).
IMPORTANT:
Les têtes de boulons doivent être installées à l'intérieur du
transporteur à vis pour éviter d'endommager les
composants internes.
8. Serrez tous les écrous et boulons (B) à 47 Nm (35 pi-lb)
pour éliminer toute déformation de la spire, puis resserrez-
les à 58-64 Nm (43-47 pi-lb).
9. Retirez les doigts supplémentaires de la vis. Un total de
22 doigts est recommandé pour cette configuration.
Reportez-vous au
4.2.11 Retrait des doigts de la vis
d'alimentation, page
56.
214929
INSTALLATIONMODULE DE FLOTTEMENT
et
3, page 39
sur le côté
39

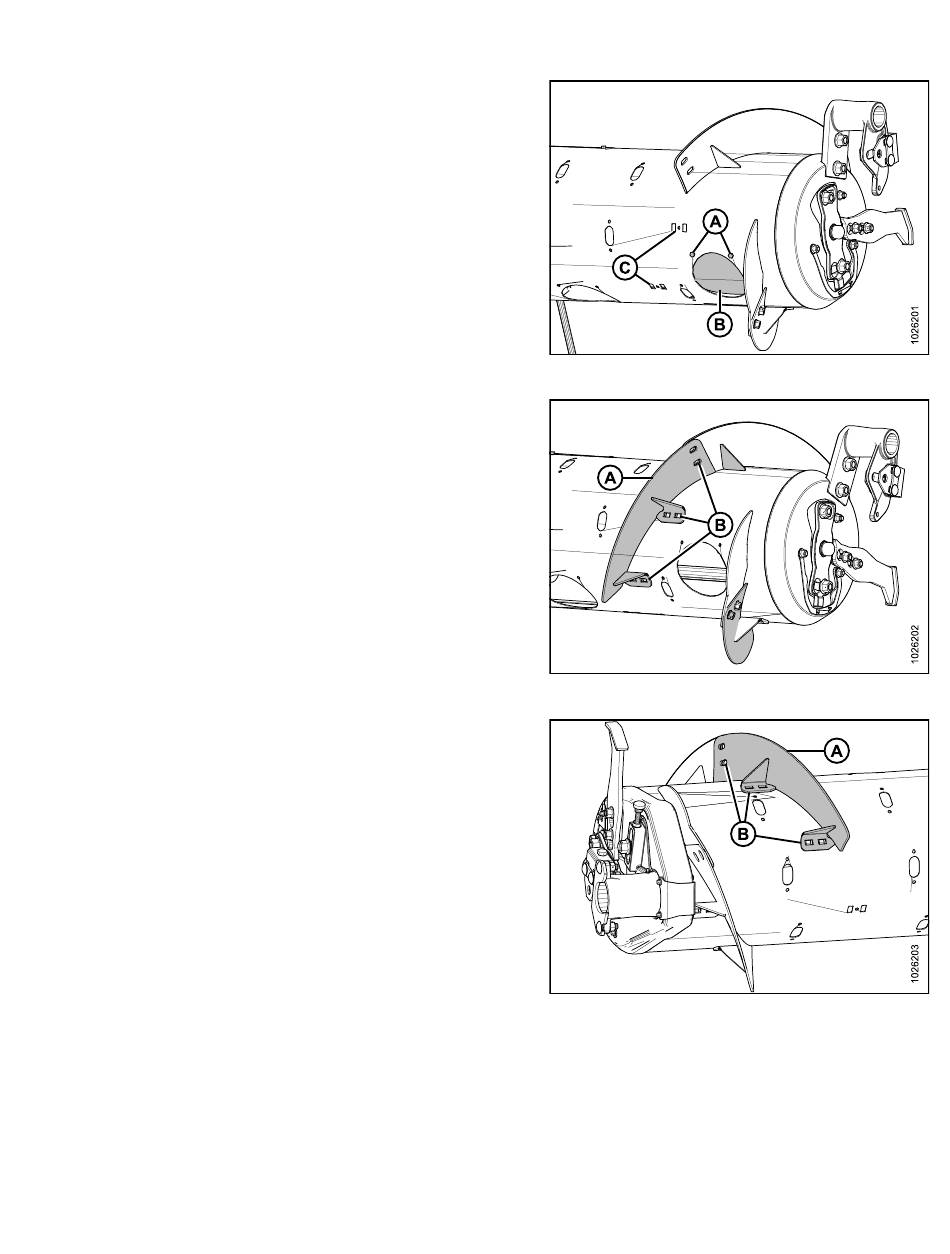

Figure 4.18: Configuration Large (côté droit)
Figure 4.19: Configuration Moyenne (côté droit)
Figure 4.20: Configuration Moyenne (côté gauche)
Révision A
