11. Une fois la spire en position souhaitée, marquez les
trous (A) et percez des trous de 11 mm (7/16 po) dans le
tube du transporteur à vis.
12. Enlevez les capots d'accès les plus proches. Conservez-les
pour les réinstaller.
13. Fixez la spire à vis (B) dans les trous (A) nouvellement forés
à l'aide de quatre boulons à embase et des écrous.
14. Répétez les étapes
2, page 52
spire sur le côté gauche du transporteur à vis.
15. Placez la spire (A) à l'extérieur de la spire existante (B) sur
le côté droit du transporteur à vis, comme indiqué.
16. Répétez les étapes
3, page 52
spires sur le côté droit du transporteur à vis.
17. Installez les bouchons de la fente de spire (MD no 213084)
dans les emplacements de montage de spire et fixez avec
les boulons M6 (MD no 252703) et les écrous en T
(MD no 197263).
18. Serrez tous les écrous et les boulons à 47 Nm (35 pi-lbf)
pour éliminer toute déformation de la spire, puis resserrez-
les à 58-64 Nm (43-47 pi-lbf).
NOTE:
La spire devrait bien s'adapter au tube de la vis
d'alimentation; cependant, des espaces ne sont pas rares.
Le produit récolté peut s'y accumuler, mais cela n'affecte
généralement pas le rendement. Si vous le souhaitez,
utilisez un scellant en silicone pour combler ces espaces.
19. Ajoutez ou retirez les doigts de vis si nécessaire pour optimiser l'alimentation pour votre moissonneuse-batteuse et
conditions de récolte. Reportez-vous à
des doigts de la vis d'alimentation, page
20. Si vous n'ajoutez ni retirez des doigts de vis, réinstallez tous les capots d'accès et fixez-les avec des boulons. Enduisez
les boulons avec un frein-filet de force moyenne (Loctite
de 8,5 Nm (75 po-lb).
214929
INSTALLATIONMODULE DE FLOTTEMENT
à
13, page 53
pour l'autre
à
13, page 53
pour les deux
4.2.10 Installation des doigts de la vis d'alimentation, page 54
56.
®
53

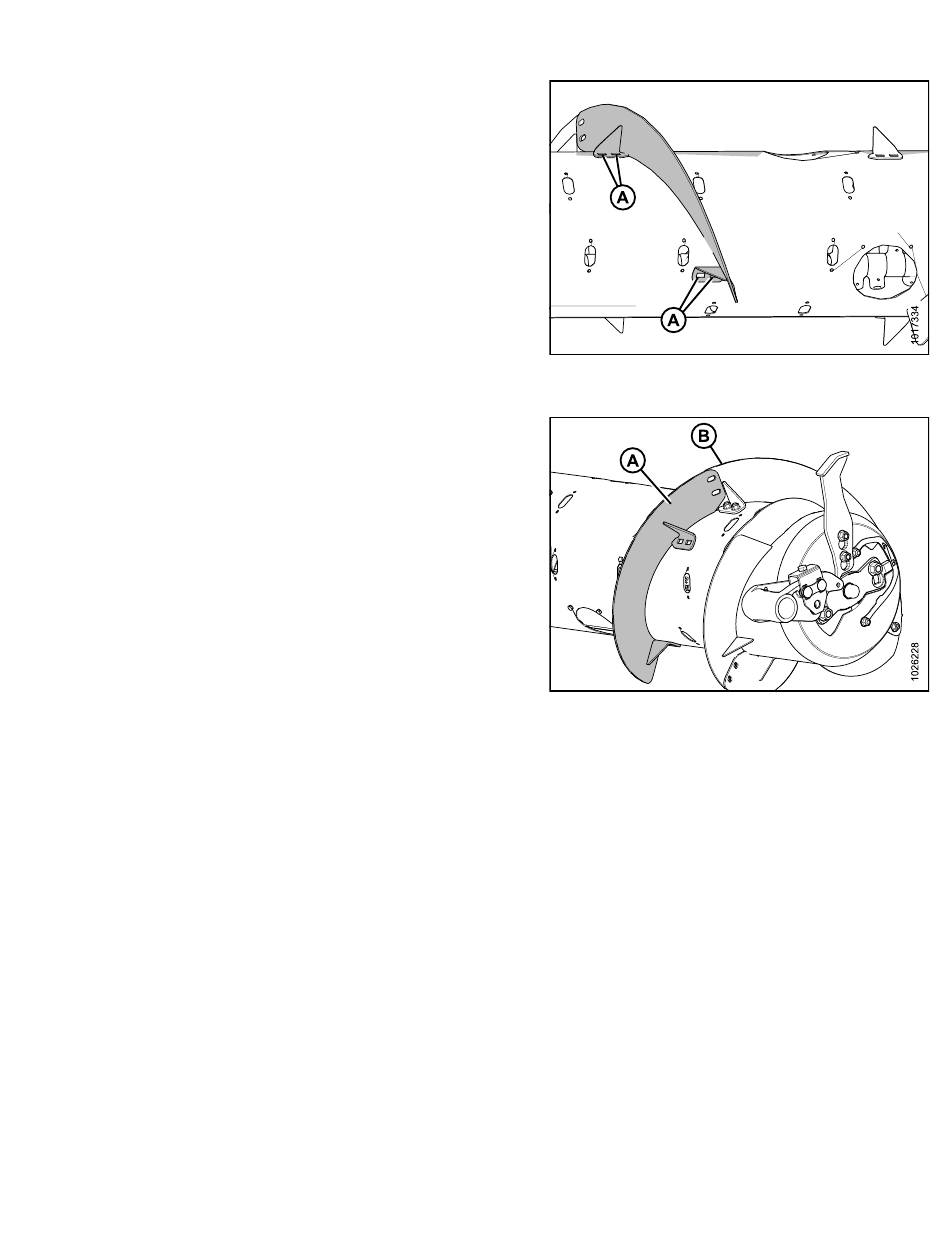

Figure 4.50: Spire sur le côté gauche du transporteur à
vis
Figure 4.51: Spire sur le côté droit du transporteur à
vis
n° 243 ou équivalent, puis serrez-les à un couple de serrage
ou
4.2.11 Retrait
