22. Tirez à nouveau le collier sur l'extrémité de la prise de force
et poussez cette dernière sur l'arbre de sortie de la
moissonneuse-batteuse (A) jusqu'à ce que le collier se
verrouille.
23. Dégagez les verrous de flottement en retirant la poignée (A)
du verrou de flottement du module de flottement et en la
réglant en position de déverrouillage (B).
24. Passez à
5.6 Terminer l'assemblage de la plateforme, page
98.
214929
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE

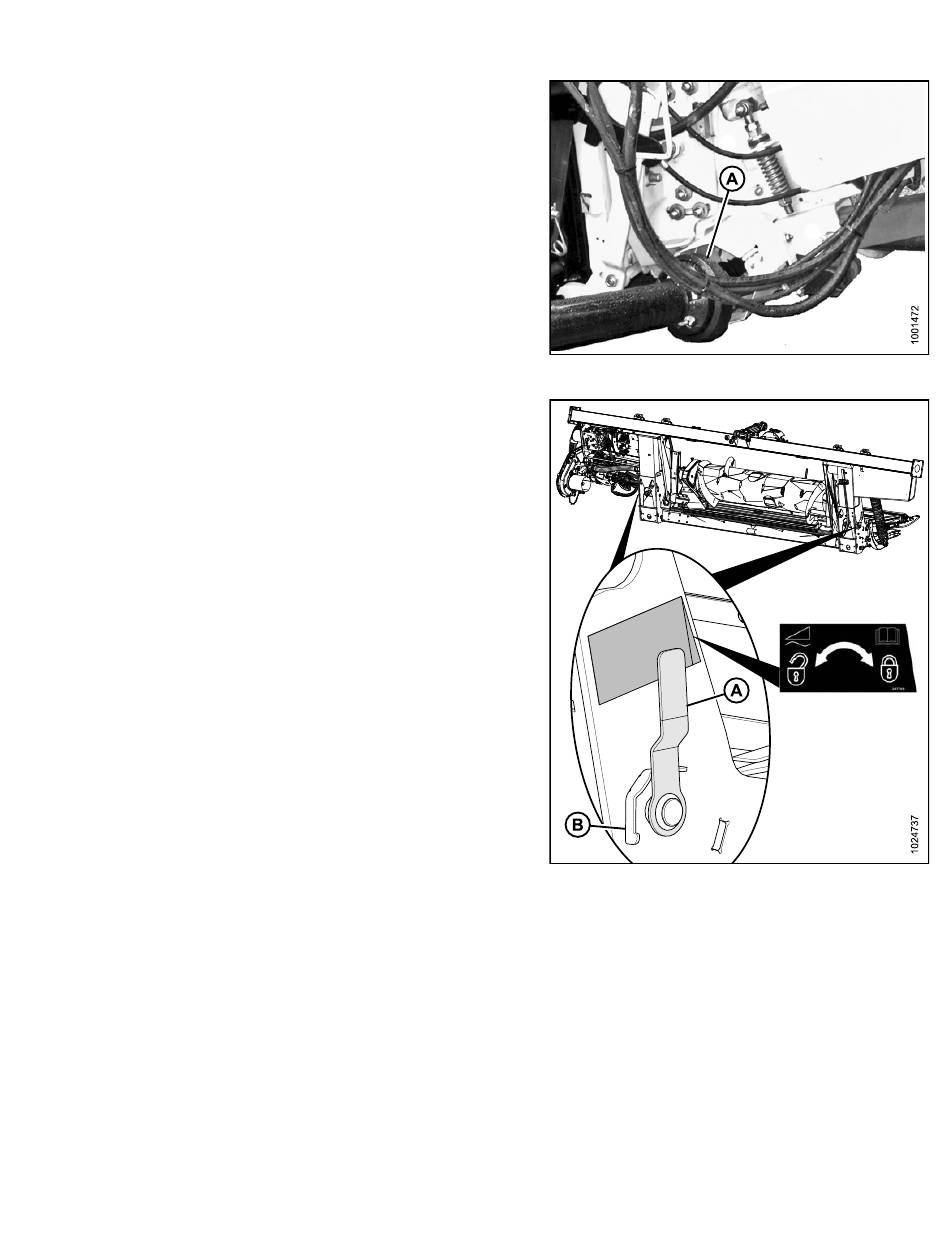

Figure 5.81: Transmission et arbre de sortie
Figure 5.82: Poignée de verrouillage du flottement
(Côté droit illustré en détail, côté gauche opposé)
97
Révision A
