2. Desserrez les trois boulons (A) sur l'ensemble du loquet (B).
3. Réglez l'ensemble du loquet (B) pour atteindre l'écart
souhaité entre l'extrémité avant du blindage et le châssis
de la plateforme. Reportez-vous au tableau
pour l'écart de capot du diviseur recommandé à différentes
températures.
4. Serrez les trois boulons (A) sur l'ensemble du loquet.
5. Serrez les quatre boulons (A) sur le support du tuyau de
support (B).
6. Fermez le capot du diviseur.
Fermeture du capot du diviseur :
1. Désengagez le verrou (B) pour permettre au capot du
diviseur de se déplacer.
2. Insérez le devant du capot du diviseur derrière la
charnière (A) et dans le cône du diviseur.
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
6.6, page 150
152

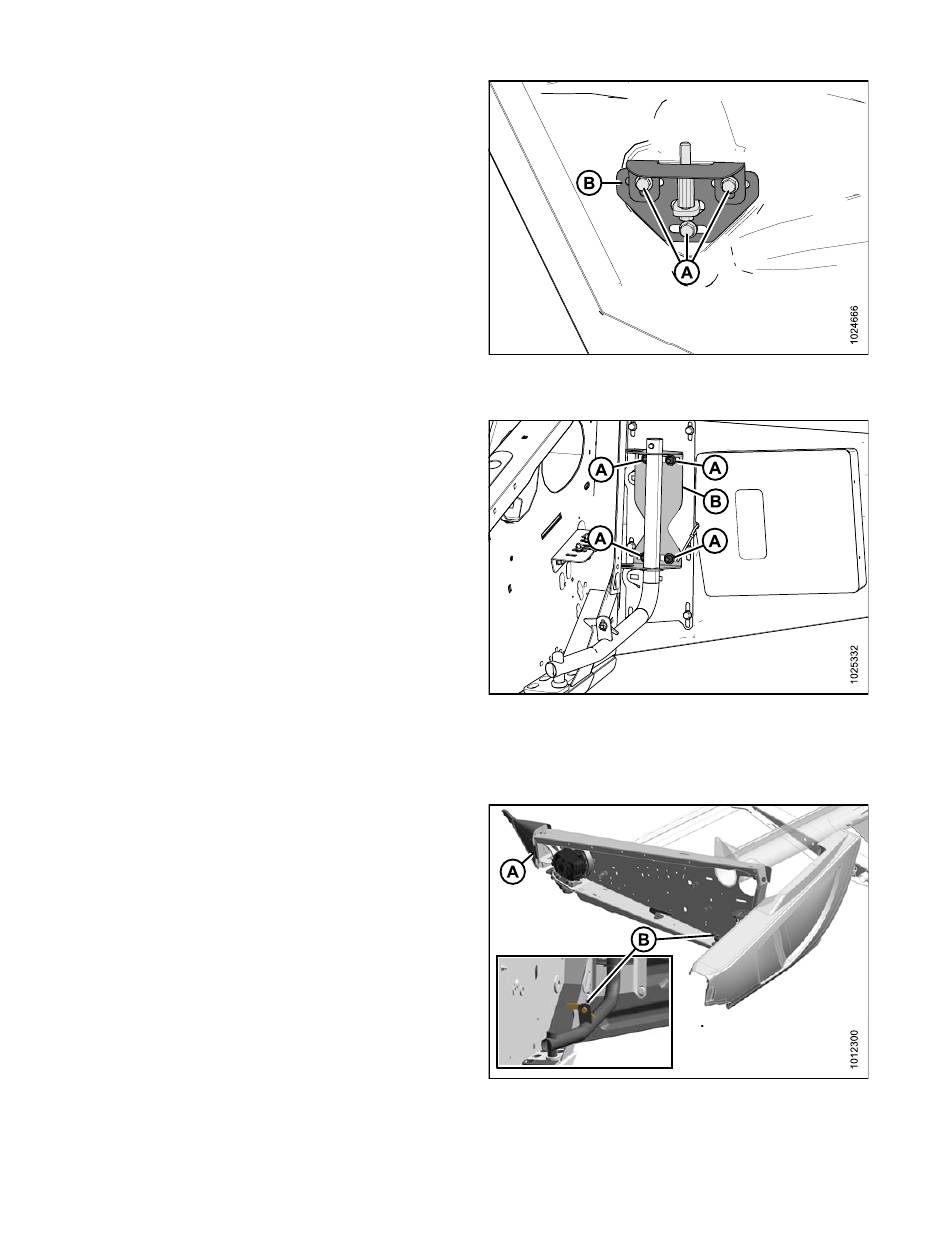

Figure 6.80: Ensemble du loquet du capot du diviseur
gauche
Figure 6.81: Tuyau de support du capot du diviseur
gauche
Figure 6.82: Capot du diviseur gauche
