INSTALLATION DU CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
4. Desserrez les contre-écrous (A) qui maintiennent le câble
de l'indicateur de flottement (B) aux deux côtés du support
inférieur de l'indicateur de flottement, puis débranchez le
câble du support.
5. Le câble de l'indicateur de flottement (B) franchit trois
poulies (C) dans le boîtier indicateur de flottement. Retirez
le câble et jetez-le.
NOTE:
Les poulies sont cachées par d'autres pièces dans
l'illustration. Leur emplacement approximatif est indiqué.
6. Examinez le nouveau câble de l'indicateur de flottement (MD no 187658). Vous constaterez qu'il est divisé en sections.
La plus longue section couverte (A) devrait s'installer sur le côté gauche du de l'adaptateur, la section découverte au
milieu (B), dans le boîtier de l'indicateur de flottement et la section couverte, plus courte (C), sur le côté droit du de
l'adaptateur de la moissonneuse-batteuse. Les instructions d'installation sont données dans les étapes suivantes.

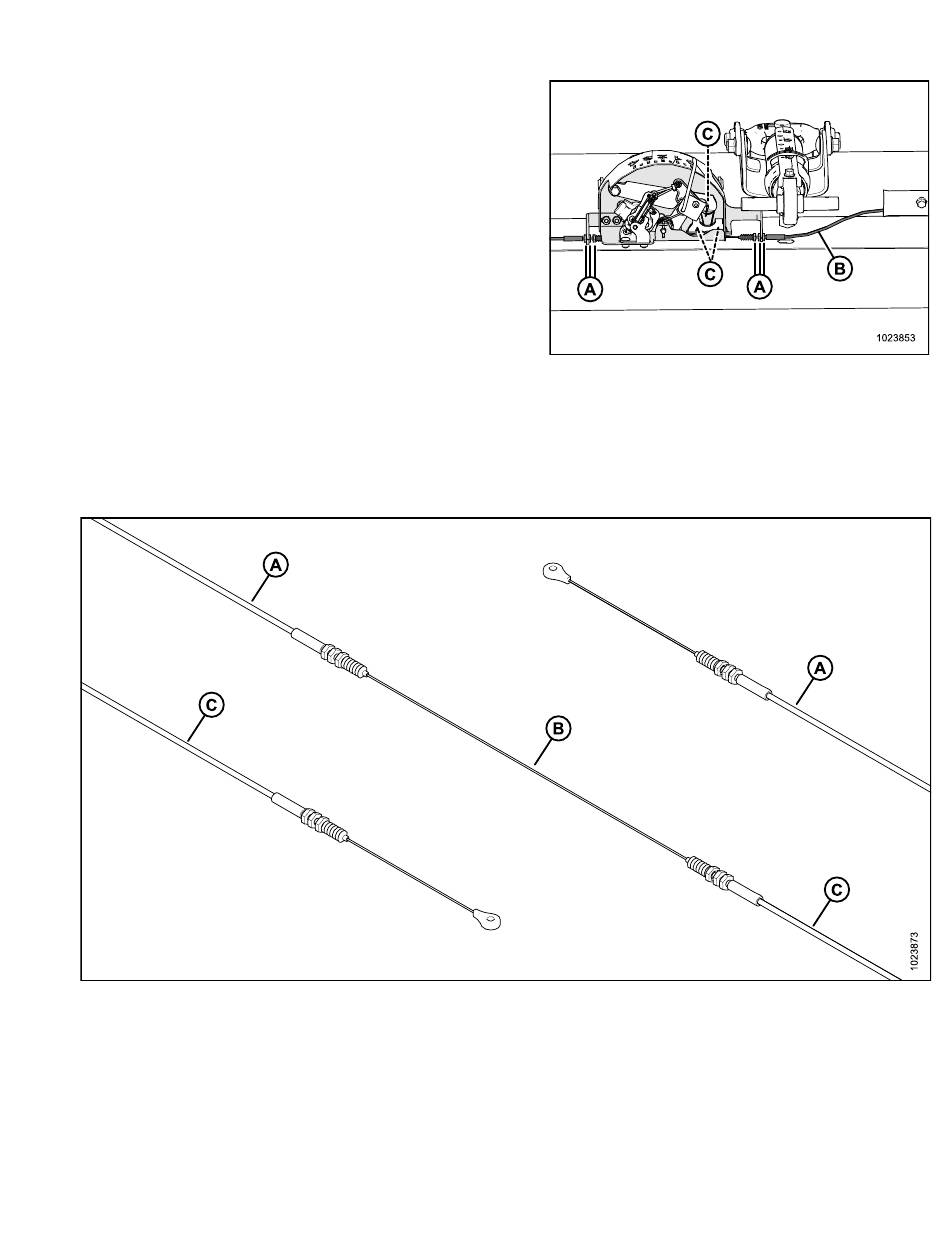

Figure 7.24: Câble de l'indicateur de flottement
A – Longue section couverte du câble
de 1 788 à 1 800 mm (de 70-3/8 à 70-7,8 po)
214929
B – Section centrale du câble, découverte
167
Figure 7.23: Boîtier d'indication du flottement
C – Section couverte courte du câble
de 1 352 à 1 364 mm (de 53-1/4 à 53-11/16 po)
