11. Vérifiez que le pointeur (D) est correctement positionné de
la manière suivante :
a.
Utilisez la clé (A) pour déplacer le levier coudé (B) de
sorte que son bord inférieur soit parallèle à la bielle
supérieure (C).
b. Vérifiez que le pointeur (D) est aligné avec la
bielle supérieure (C). Pliez le pointeur au besoin.
12. Déplacez l'aile vers le haut avec la clé dynamométrique (A)
jusqu'à ce que l'onglet d'alignement inférieur du
pointeur (C) s'aligne avec le bord supérieur de la bielle
supérieure (B). Observez la valeur de l'indicateur (D) sur la
clé et enregistrez-la.
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
126

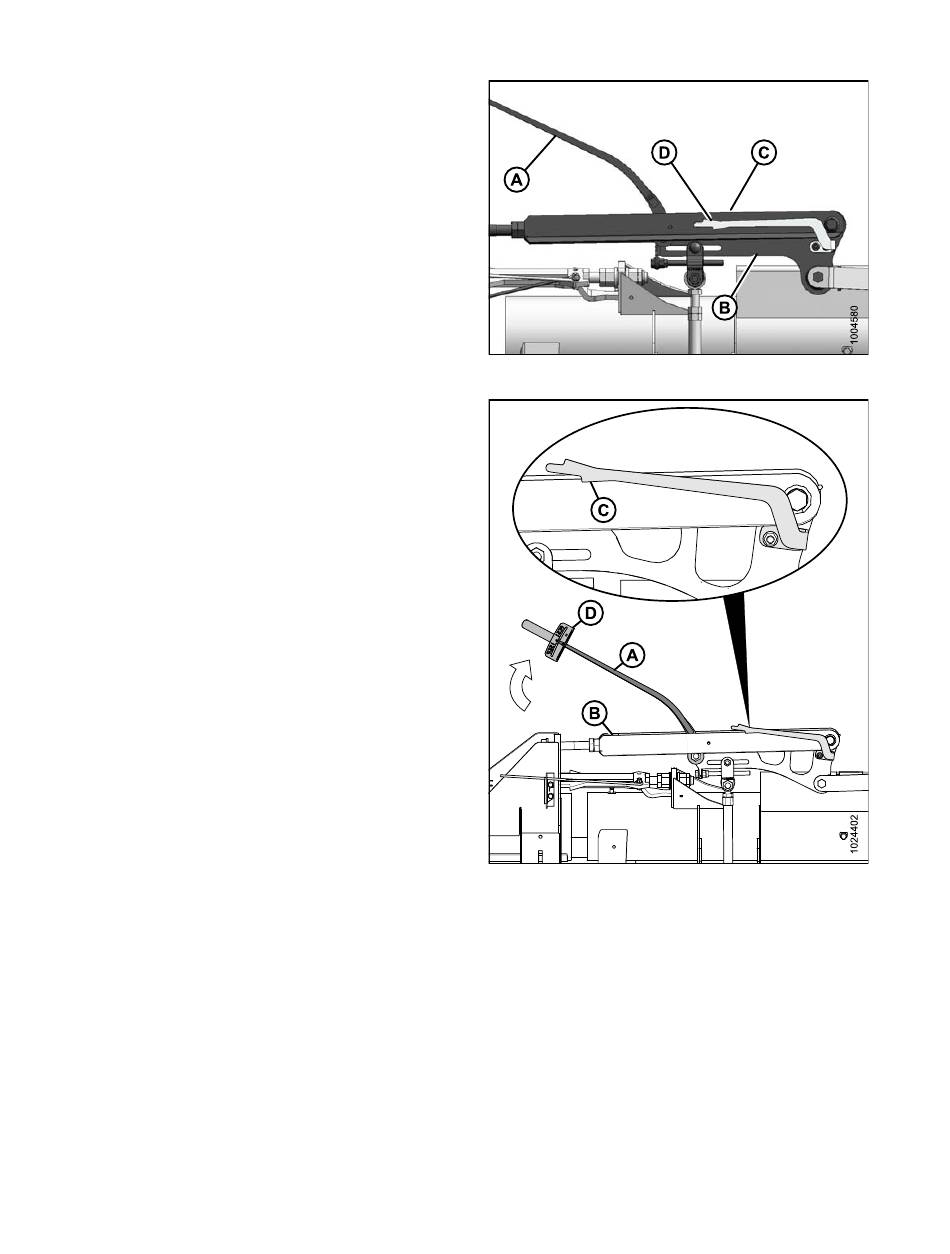

Figure 6.36: Articulation d'équilibrage
Figure 6.37: Articulation d'équilibrage
