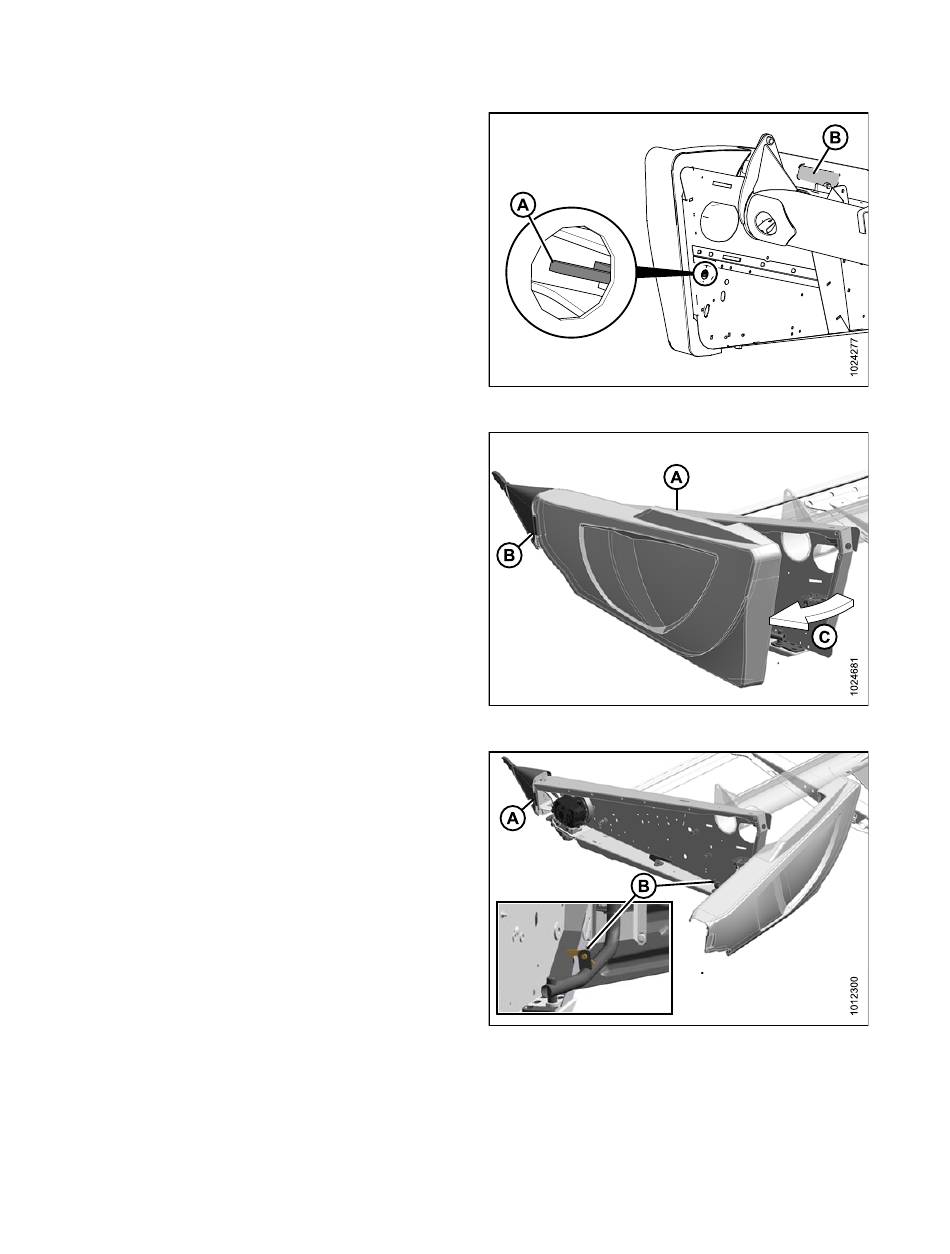

Ouverture des capots du diviseur
1. Poussez le levier de déverrouillage (A) situé à l'arrière du
capot du diviseur pour débloquer le blindage.
2. Ouvrez le capot du diviseur en appliquant un abaissement
de la poignée (B).
3. Tirez le capot du diviseur au niveau de l'abaissement de la
poignée (A). Le capot du diviseur est retenu par une
charnière (B) et s'ouvre dans la direction (C).
4. Libérez le capot du diviseur de la charnière (A) si un espace
supplémentaire est nécessaire et faites pivoter le blindage
vers l'arrière de la plateforme.
5. Engagez le loquet de sécurité (B) sur le bras d'articulation
pour sécuriser le blindage en position complètement
ouverte.
Installation du diviseur de récolte sans option de verrouillage
NOTE:
Si l'option de verrouillage du diviseur de récolte a été commandée avec la plateforme, passez à
récolte avec option de verrouillage, page
214929
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE
102. Sinon, effectuez la procédure suivante :
Figure 5.87: Capot du diviseur gauche
Figure 5.88: Capot du diviseur gauche
Figure 5.89: Capot du diviseur gauche
100
Installation du diviseur de
Révision A
