3.3 Repositionnement de la boîte de vitesses
Pour repositionner le boîte de vitesses, procédez comme suit :
1. Retirez le câble d'expédition et l'emballage sur
l'entretoise (A). Pivotez l'entretoise hors de la boîte de
vitesses.
2. Desserrez l'écrou (A) et retirez le boulon de la fente de
position d'expédition.
3. Faites tourner la boîte de vitesses et insérez le boulon dans
la fente de position de fonctionnement (A). Serrez l'écrou.
214929
ASSEMBLAGE DE LA PLATEFORME ET MODULE DE FLOTTEMENT

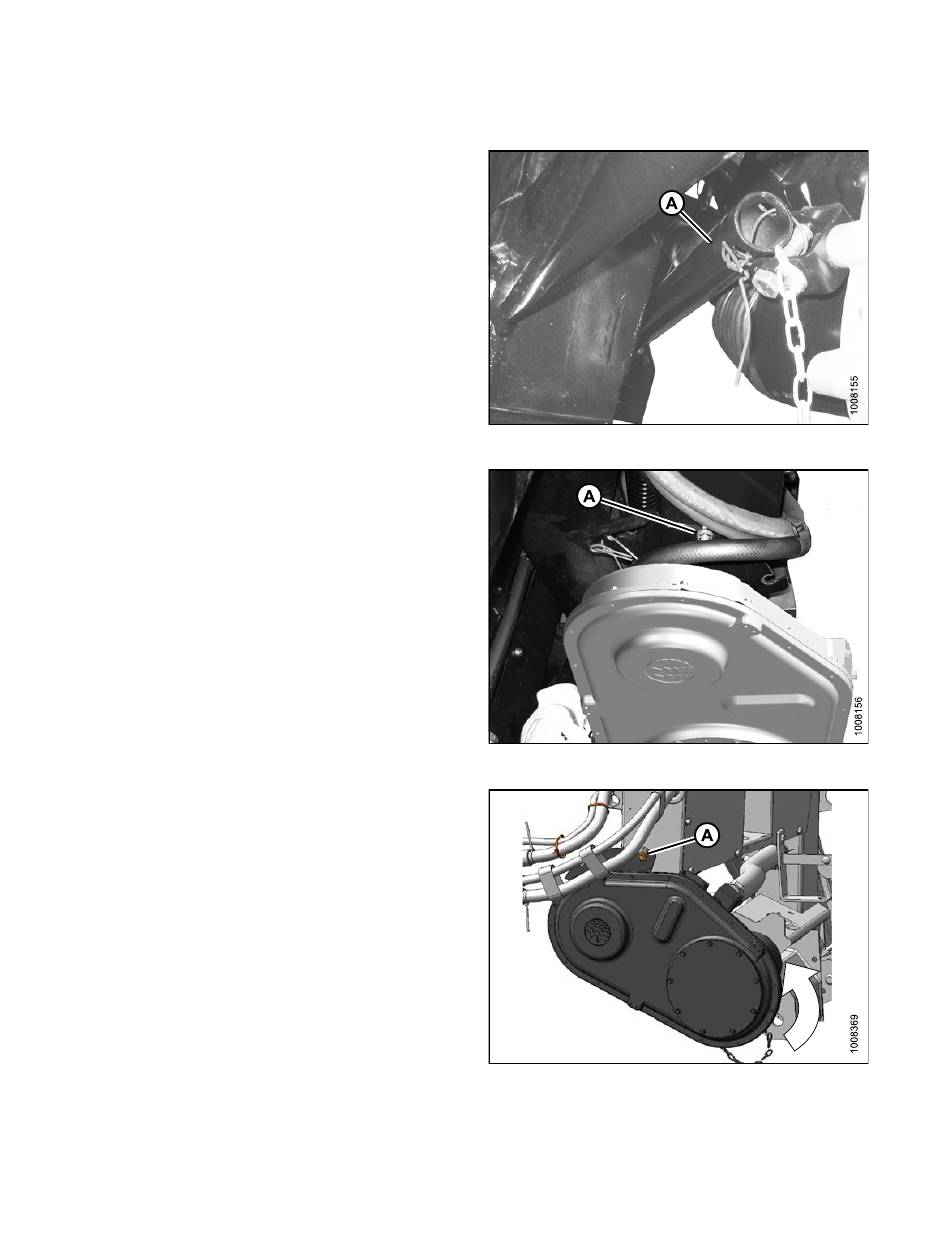

Figure 3.20: Câble d'expédition et entretoise
Figure 3.21: Position d'expédition
Figure 3.22: Position de fonctionnement
26
Révision A
