9. Faites passer le faisceau de commutateur (A) sous la
cabine, le long d'un faisceau existant, du côté gauche du
convoyeur.
IMPORTANT:
Pour éviter d'endommager le faisceau, assurez-vous qu'il y
a suffisamment de mou en abaissant complètement le
convoyeur avant de fixer le faisceau avec des attaches de
câbles.
10. Fixez le faisceau de commutateur (A) à l'arrière du
convoyeur avec une attache de câble.
11. Faites passer le faisceau de commutateur (A) à travers le
guide de tuyau soudé sur le convoyeur.
214929
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE

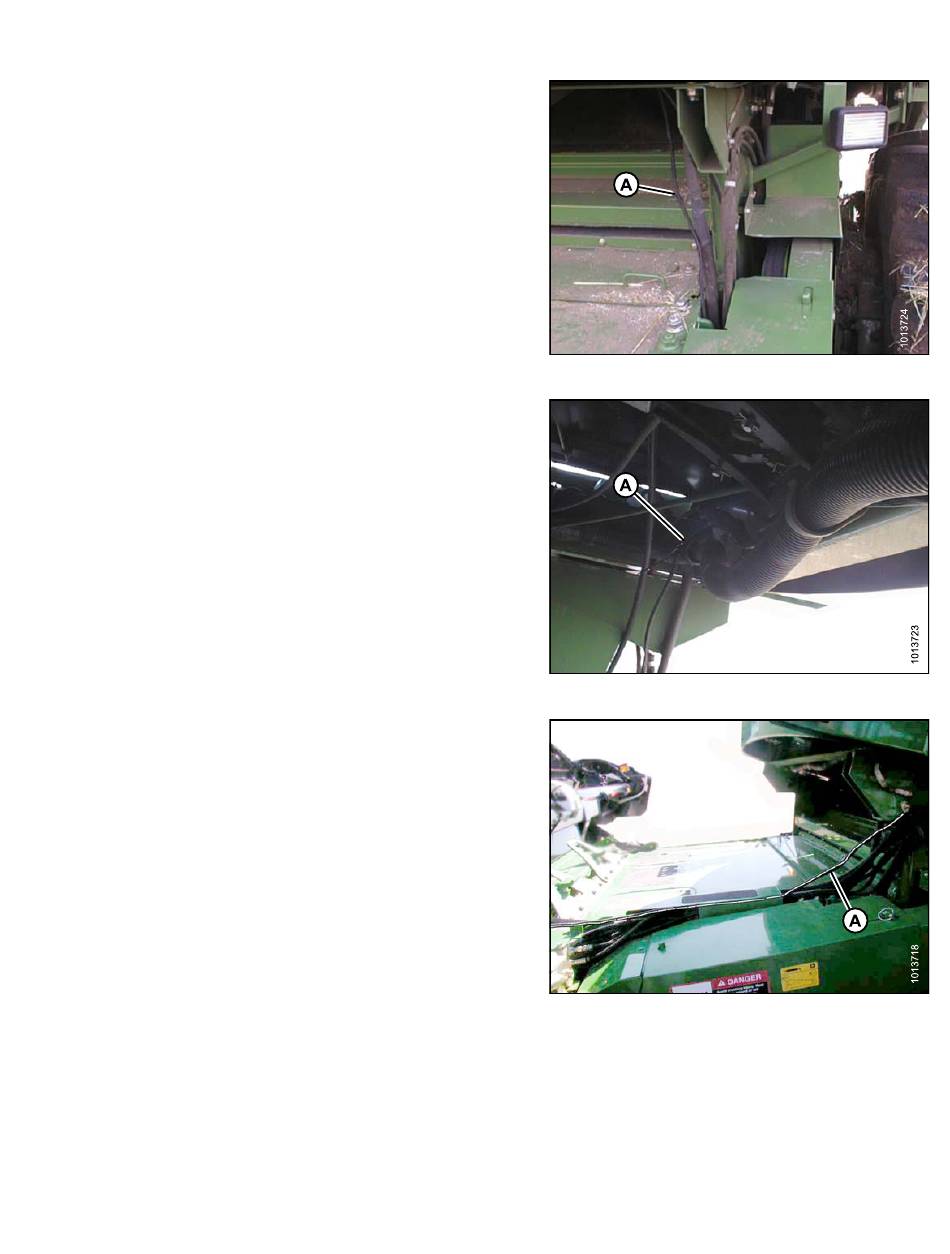

Figure 5.48: Passage du faisceau de commutateur
Figure 5.49: Passage du faisceau de commutateur
Figure 5.50: Routage du faisceau des séries 60/70
83
Révision A
