5. Retirez le bouchon de la fente de spire (B), le
boulon M6 (A) et l'écrou en T de l'intérieur de la vis
d'alimentation. Répétez la procédure sur le côté gauche de
la vis d'alimentation.Conservez le bouchon et le matériel
pour la réinstallation.
6. Installez deux spires à vis (A) sur le côté droit de la vis
d'alimentation à vis comme indiqué et fixez chaque spire
avec six écrous et boulons à tête de carrosserie aux
emplacements (B).
IMPORTANT:
Les têtes des boulons de la spire doivent être installées à
l'intérieur de la vis d'alimentation pour éviter
d'endommager les composants internes.
NOTE:
Les spires ne sont PAS comprises dans ce kit. Commandez
les kits de spire MD no 287031 séparément.
7. Serrez tous les écrous et boulons à 47 Nm (35 pi-lbf) pour
éliminer toute déformation de la spire, puis resserrez-les à
58-64 Nm (43-47 pi-lbf).
8. Installez deux spires à vis (A) sur le côté gauche de la vis
d'alimentation comme indiqué et fixez chaque spire avec
les six boulons à tête de carrosserie et les écrous que vous
avez conservés à l'étape
IMPORTANT:
Les têtes des boulons de la spire doivent être installées à
l'intérieur de la vis d'alimentation pour éviter
d'endommager les composants internes.
NOTE:
Les spires ne sont PAS comprises dans ce kit. Commandez
les kits de spire MD no 287031 séparément.
9. Serrez tous les écrous et boulons à 47 Nm (35 pi-lbf) pour
éliminer toute déformation de la spire, puis resserrez-les à
58-64 Nm (43-47 pi-lbf).
214929
INSTALLATIONMODULE DE FLOTTEMENT
3, page 36
aux emplacements (B).

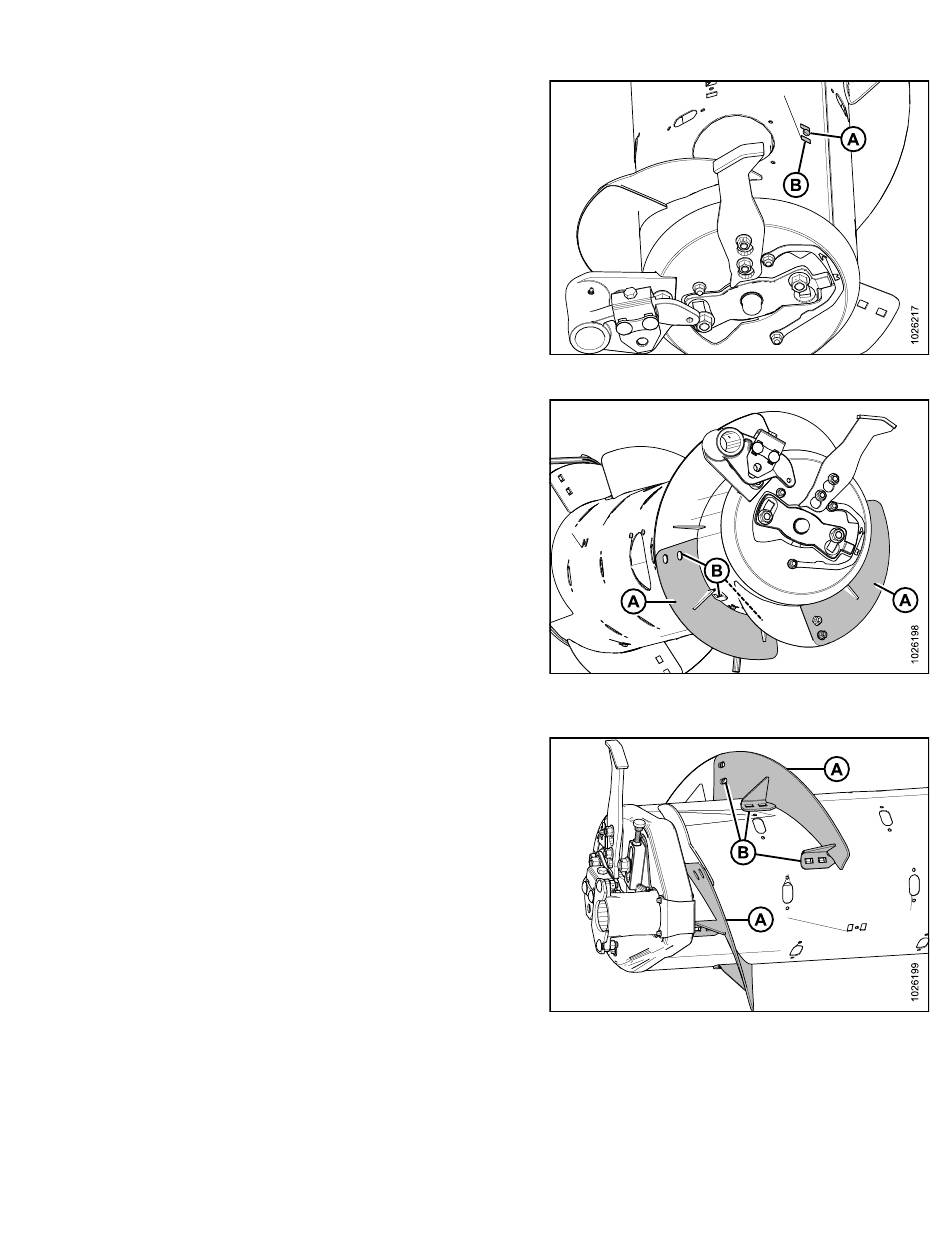

Figure 4.13: Configuration Étroite (côté droit)
