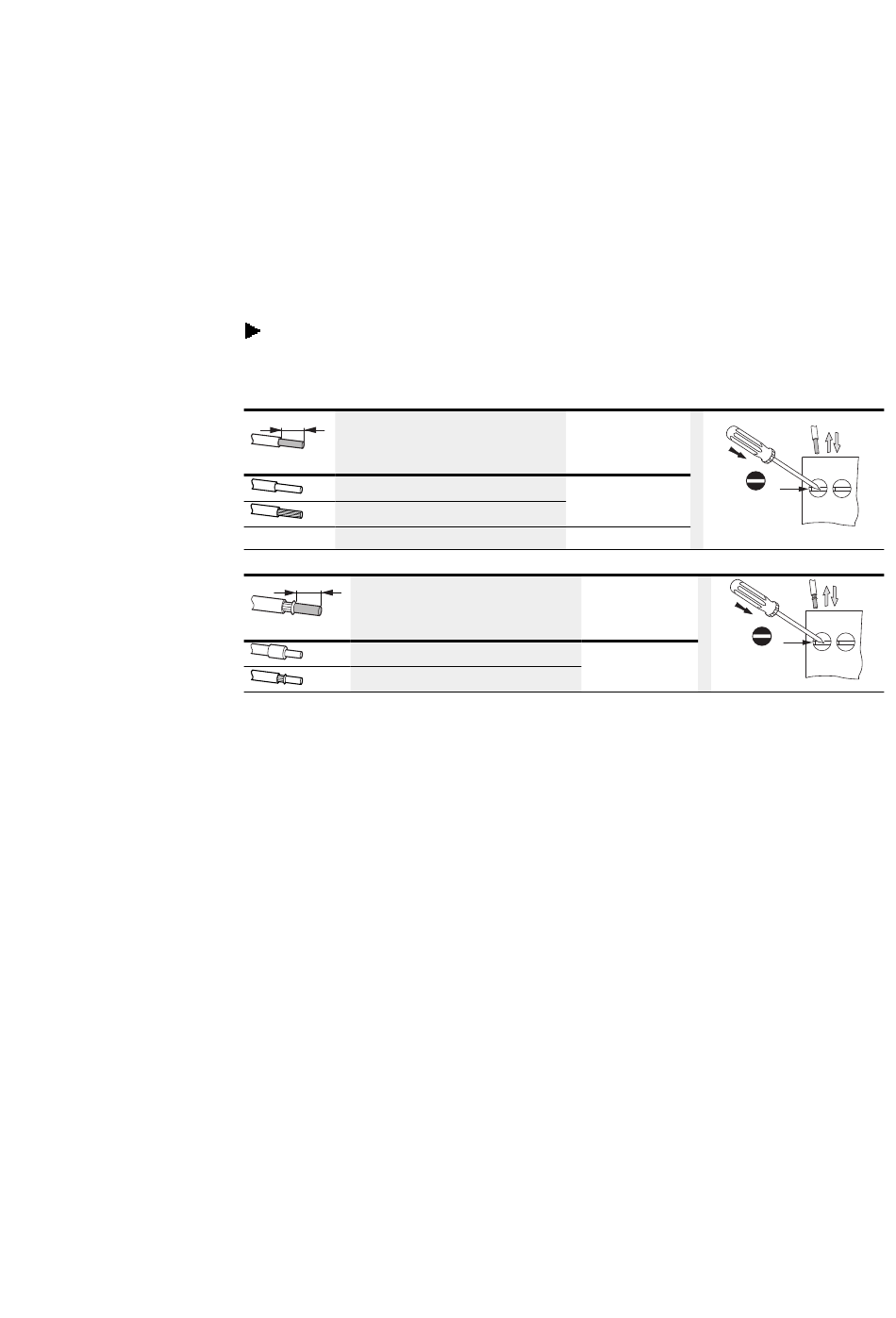

2.4.2 Technique de raccordement Push-In

Les appareils EASY-E4-...-12...C1P, EASY-E4-...-12...CX1P et EASY-E4-...-...E1P sont
conçus pour le raccordement avec des bornes Push-In.
La longueur à dénuder des différents fils ou la longueur de l'embout sur les différents
fils pour ce raccordement s'élève à 8 mm (0,31").
Enfoncez les différents conducteurs directement dans la borne Push-In jusqu'à ce
que celle-ci s'enclenche, employez le cas échéant le tournevis à tête fendue pour
simplifier l'opération
8 mm (0.31")
à âme massive
souple
Section des conducteurs AWG
8 mm (0.31")
à âme massive, avec embout
souple à embout
easyE4 07/20 MN050009 FR www.eaton.com
2.4 Bornes de raccordement
Sections rac-
cordables
en mm²
0,2 à 2,5 0.4 x 2.5 mm
min 24 - max 14
Sections rac-
cordables
en mm²
0.4 x 2.5 mm
0,25 à 1,5
