6.1.3.4 CP - Comparateur

Ce module vous permet de comparer des variables et/ou des constantes entre elles.
Généralités
Les appareils de base easyE4 mettent à disposition
32 modules comparateurs CP01...CP32 (Compare).
Un comparateur compare les variables et constantes entre
elles et indique la relation des deux valeurs entre elles : infé-
rieure à, égale à ou supérieure à.
Principe de fonctionnement
Le module compare les valeurs présentes aux entrées I1 et I2. Si le résultat de la com-
paraison est :
I1 supérieur à I2, le contact GT se ferme.
l
I1 égal à I2, le contact EQ se ferme.
l
I1 inférieur à I2, le contact LT se ferme.
l

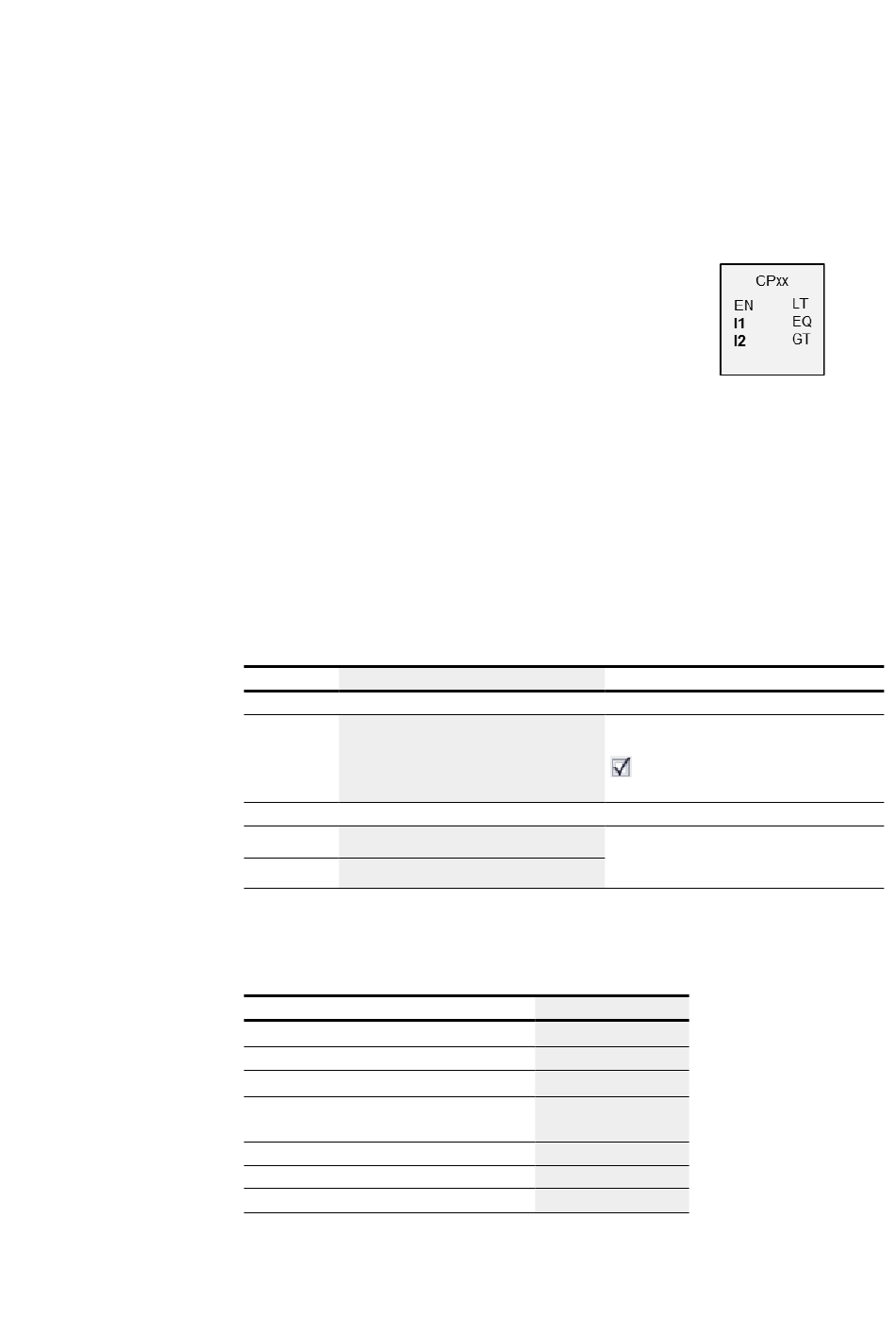

Le module et ses paramètres
Entrées du module
Description
(bit)
EN 1 : active le module.
(double-mot)
I1 Valeur de référence de la comparaison
I2 Valeur comparative
Affectation d'opérandes
Vous pouvez affecter les opérandes suivants aux entrées de modules qui sont des
entrées de valeurs :
Opérandes
Constante, constante de la minuterie
MD, MW, MB - Mémoires internes
NB, NW, ND - Mémoires internes NET
nNB, nND, nND- Mémoire interne NET
Participant NET n
IA - Entrée analogique
QA - Sortie analogique
QV - Sortie de valeurs d'un module fonc-
easyE4 07/20 MN050009 FR www.eaton.com
Remarque
La condition préalable est que le para-
mètre
Activation du module par EN requise
ait été activé en le cochant.
Plage de valeurs entières :
-2 147 483 648...+2 147 483 647
Entrées de valeurs
1)
x
x
2)
x
2)
x
x
x
x
