6. Modules fonctionnels

6.1 Modules fabricant

Diagramme fonctionnel

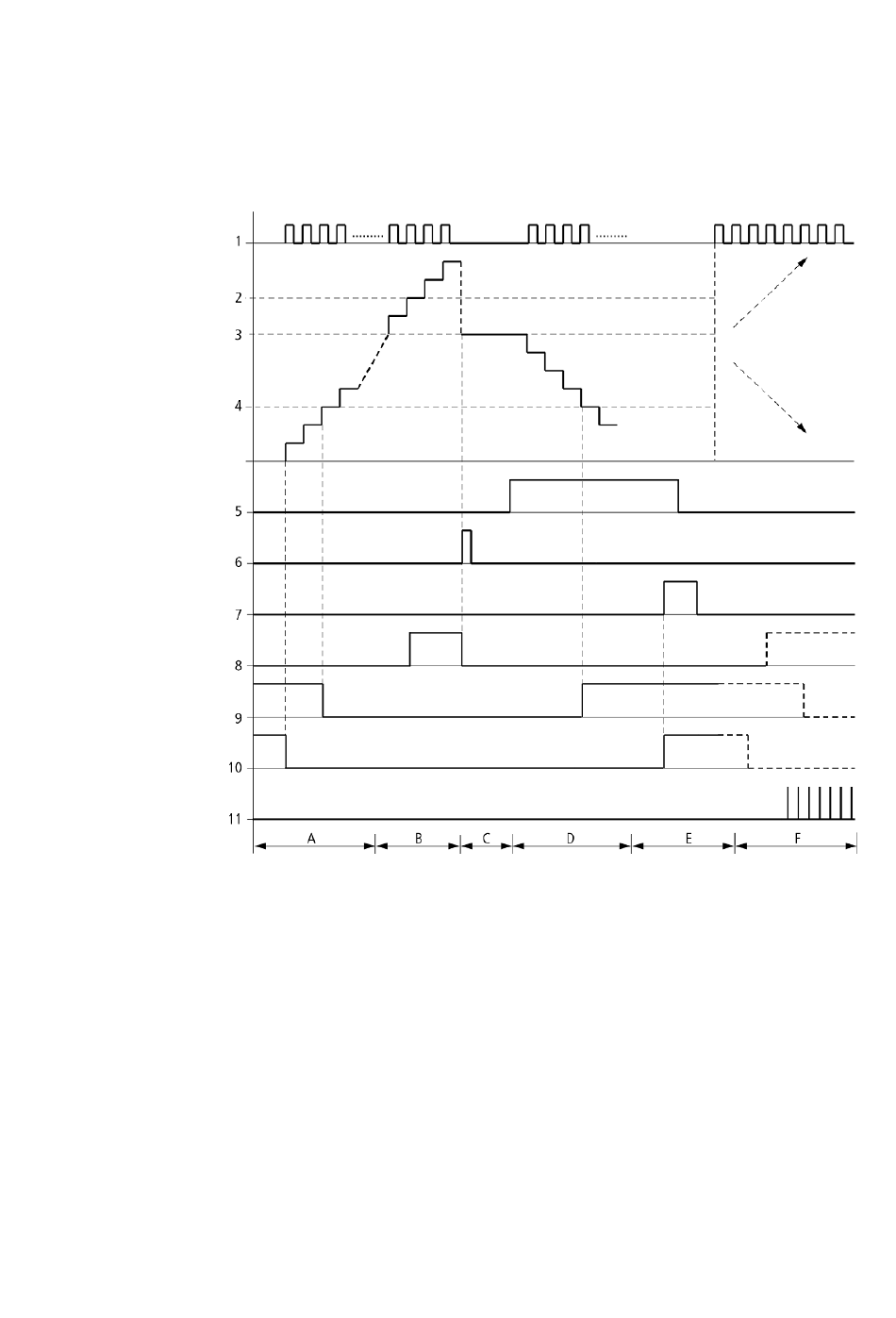

Fig. 163: Diagramme fonctionnel compteur incrémental rapide

Légende de la figure

1 : une des entrées I01...I04 de l'appareil

2 : valeur limite supérieure SH

3 : valeur de départ SV

4 : valeur limite inférieure SL

5 : validation de la valeur de départ, bobine CI..SE

6 : bobine de remise à zéro CI..RE

7 : contact (contact à fermeture) CI..OF : valeur limite supérieure atteinte ou dépassée

8 : contact (contact à fermeture) CI..FB : valeur limite inférieure atteinte ou dépassée

9 : CI..ZE = 1, si valeur RÉELLE égale à zéro.

10 : CI..CY = 1, en cas de sortie de la plage de valeurs.
