6.1.2.4 CI - Compteur incrémental
Les modules CI permettent un comptage dans l'ordre croissant ou décroissant de
fronts positifs et négatifs. L'opération de comptage est indépendante du temps de
cycle.
Pour le module fonctionnel Compteur incrémental, vous pouvez alors définir une valeur
de consigne supérieure et une valeur de consigne inférieure comme valeurs com-
paratives et une valeur de départ.
2 compteurs incrémentaux sont disponibles.
Pour un fonctionnement en toute sécurité, les impulsions de comptage
doivent être rectangulaires avec un rapport impulsions/pauses de 1:1.
Les signaux des canaux A et B doivent être décalés de 90°, le sens de
comptage ne peut sinon pas être détecté.
La fréquence de comptage maximale s'élève à 5000 Hz.
Tenez compte du fait que les entrées tout-ou-rien I1 à I4 sont câblées de
manière fixe aux modules Compteurs incrémentaux :
I1 : entrée de comptage pour le compteur CI01, canal A.
l
I2 : entrée de comptage pour le compteur CI01, canal B.
l
I3 : entrée de comptage pour le compteur CI02, canal A.
l
I4 : entrée de comptage pour le compteur CI02, canal B.
l

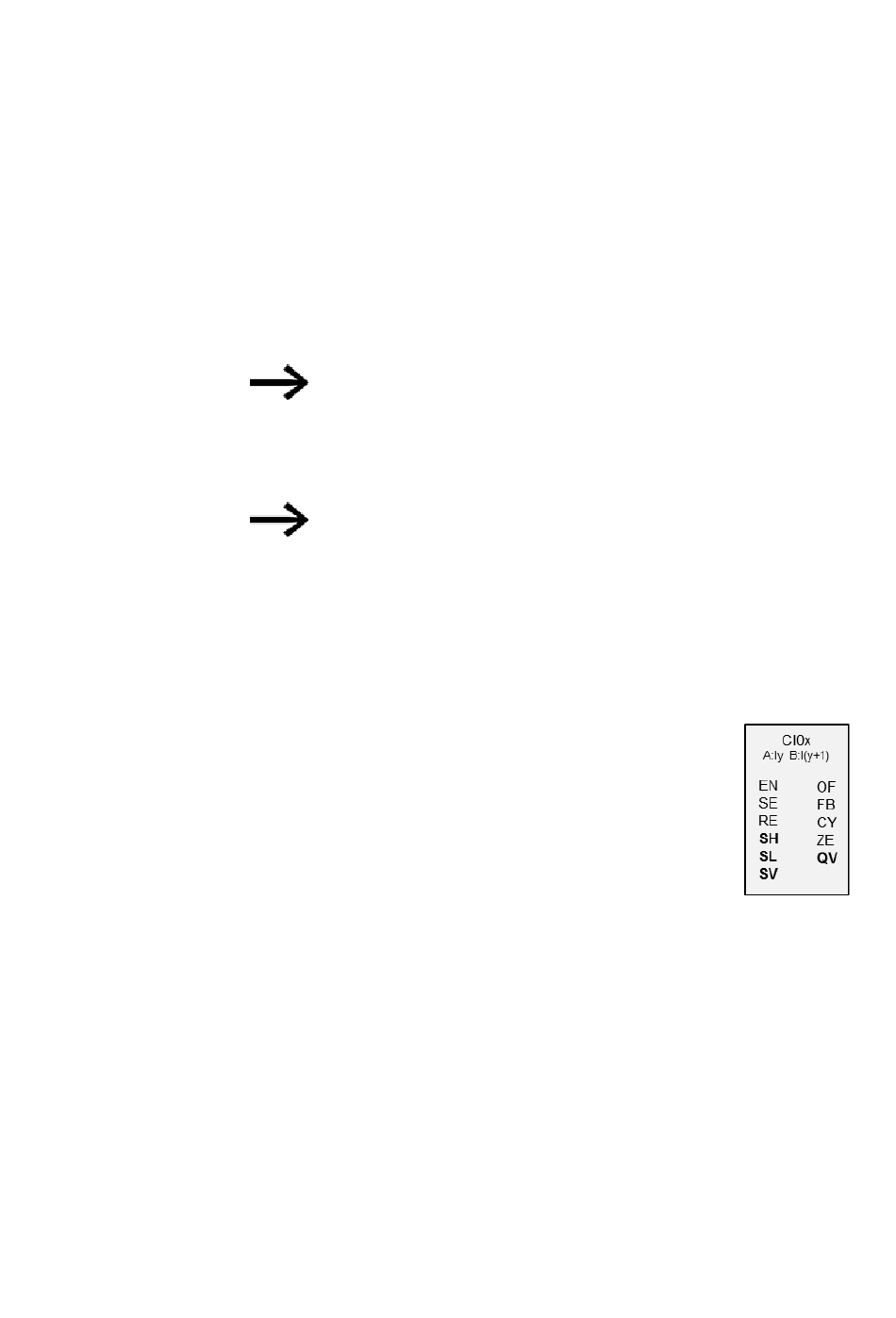

Généralités
Les appareils de base easyE4 mettent à disposition 2 doubles
compteurs incrémentaux rapides CI01...CI 02 (Counter Incre-
mental). Ces compteurs incrémentaux rapides sont reliés en
interne aux entrées tout-ou-rien I01...I02 ou I03...I04 de l'appareil
et fonctionnent indépendamment du temps de cycle respectif.
Principe de fonctionnement
En vue de la détection du sens de comptage, le compteur incrémental analyse les fronts
positifs et négatifs. En fonction du sens, les fronts positifs ou négatifs sont comptés.
Lors du câblage du compteur, l'affectation des entrées tout-ou-rien de l'appareil doit
être la suivante :
I01 Entrée de comptage pour le compteur CI01 canal A
I02 : entrée de comptage pour le compteur CI01, canal B
I03 : entrée de comptage pour le compteur CI02, canal A
I04 : entrée de comptage pour le compteur CI02, canal B
Vous pouvez saisir des valeurs limites supérieures et inférieures comme valeurs com-
paratives. Les sorties correspondantes du module commutent en fonction de la valeur
easyE4 07/20 MN050009 FR www.eaton.com
