6.1.4.5 VC - Limitation de valeurs

Généralités
Les appareils de base easyE4 mettent à disposition
32 modules fonctionnels Limitation de valeurs VC01...VC32.
Le module fonctionnel vous permet d'émettre des valeurs au
sein de valeurs limites définies.
Principe de fonctionnement
La valeur limite inférieure et la valeur limite supérieure sont définies par le biais des
entrées SL (Low) et SH (High) du module. La valeur sur la sortie QV du module suit la
valeur sur l'entrée I1 du module tant que celle-ci est comprise entre les limites. Les
valeurs situées au-dessous ou au-dessus sont ramenées aux valeurs limites.
Avec EN = 0, vous exécutez une réinitialisation, la sortie QV du module est alors remise
à 0.

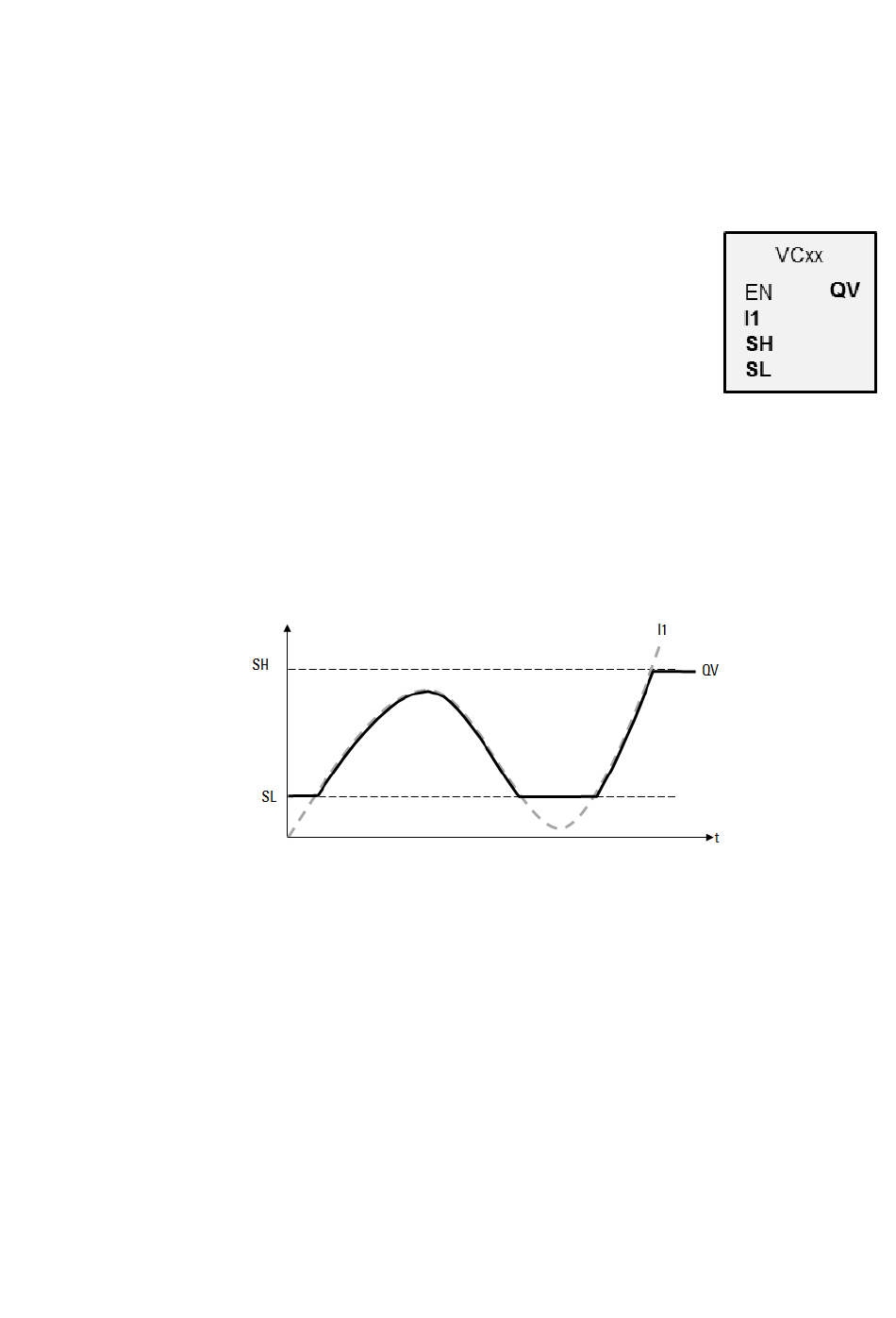

Fig. 192: Figure : Limitation des valeurs d'entrée aux limites prédéterminées
SL : limite inférieure
SH : limite supérieure
easyE4 07/20 MN050009 FR www.eaton.com
I1 : fonction d'entrée sur I1
QV : fonction de sortie limitée sur QV
