Afin d'éviter toute fluctuation des valeurs analogiques, nous vous recommandons de
prendre les mesures stipulées en vue de l'Étude de projet, → Section "Signaux ana-
logiques", page 41
Pour le paramétrage des capteurs à résistance de température raccordés, easySoft 7
est requis.
Affichage Projet

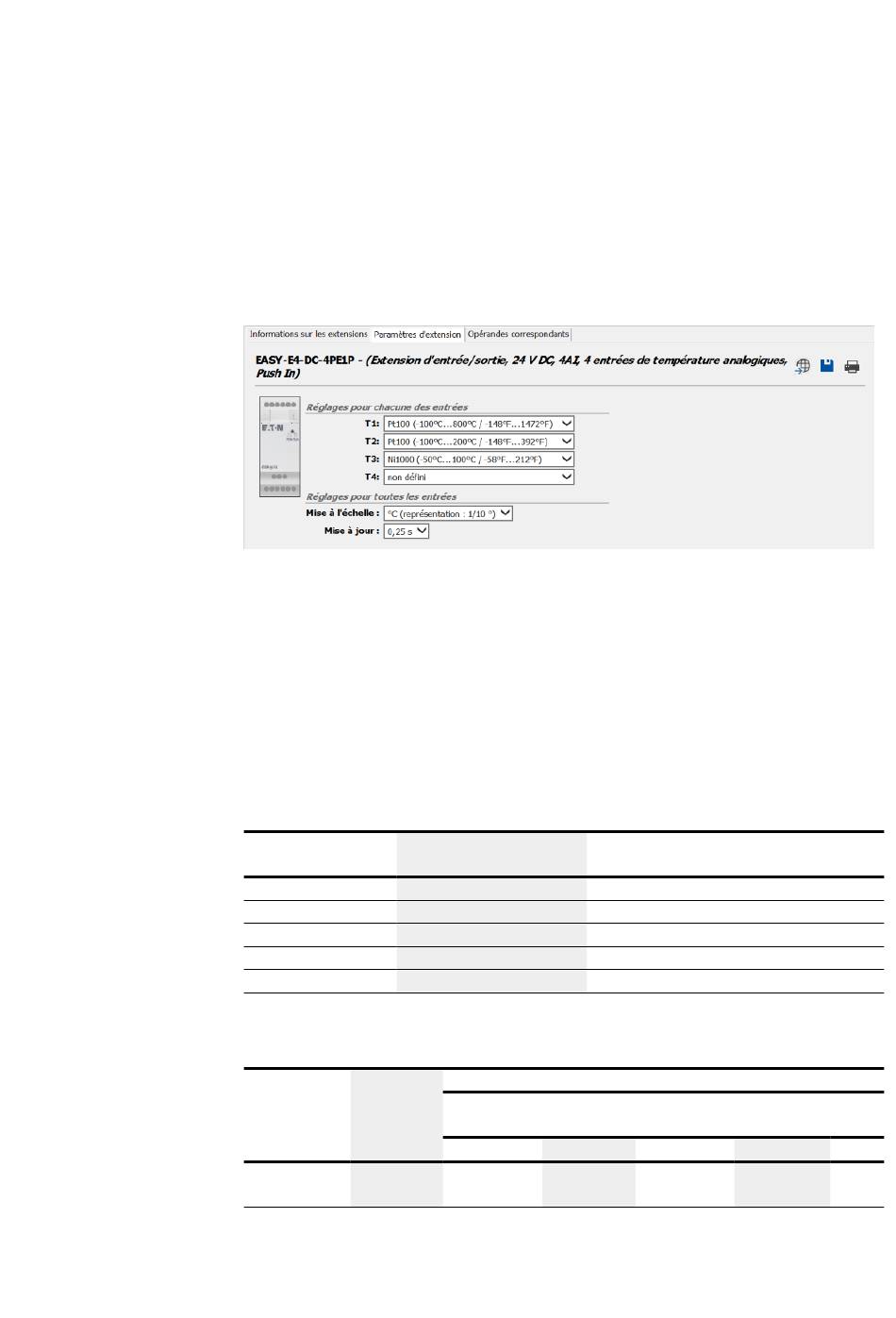

Fig. 25: Onglet Paramètres d'extension, à l'exemple de EASY-E4-DC-4PE1
Les entrées à utiliser sont prédéfinies par le raccordement des capteurs de tem-
pérature. Jusqu'à 4 différents capteurs à résistance de température du type : Pt100,
Pt1000 ou Ni1000 avec une plage de température individuelle peuvent être raccordés à
chaque appareil d'extension EASY-E4-DC-4PE1(P).
Les entrées auxquelles aucun capteur n'est raccordé sont considérées comme indé-
finies.
Dans le réglage par défaut, toutes les entrées sont indéfinies et par conséquent décon-
nectées.
Les plages de température de EASY-E4-DC-4PE1(P) dépendent du capteur choisi.
Plage de température Type de capteur
1 Pt1000 / Pt100
2 Pt1000 / Pt100
3 Pt1000 / Pt100
1 Ni1000
2 Ni1000
En fonction du format choisi, la représentation est effectuée sous forme de décimale à
signe de polarité avec la résolution suivante :
Représentation Température
Type de cap- en °C
teur
Pt100, Pt1000 -100 à +200
easyE4 07/20 MN050009 FR www.eaton.com
Température
°C
-100 ... +200 (-148 - +392°F)
-100 ... +400 (-148 - +752°F)
-100 ... +800 (-148 - +1472°F)
-50 ... +100 ( -58..+212°F)
-50 ... +250 ( -58..+482°F)
Valeur affichée avec la représentation choisie
Degré Celsius °C
1/10 1
-1000 à 2000 -100 à +200
2. Installation
2.4 Bornes de raccordement
Degré Fahrenheit °F
1/10 1
-1480 à +3920 -148 à +392
Valeur
brute
0 -
4095
