6. Modules fonctionnels
6.1 Modules fabricant
318
Opérandes
Constante 0, Constante 1
M - Mémoires internes
RN - Entrée de bits via NET
SN - Sortie de bits via NET (send)
N - Bit de mémoire interne NET
nN - Bit mémoire interne NET
NET n
ID - Indicateur de diagnostic
LE - Sortie rétroéclairage
Touches P de l'appareil
I - Entrée bit
Q - Sortie bit
Q - Sortie de bits d'un module fonctionnel
2) uniquement pour projets avec 2 appareils de
base ou plus dans NET

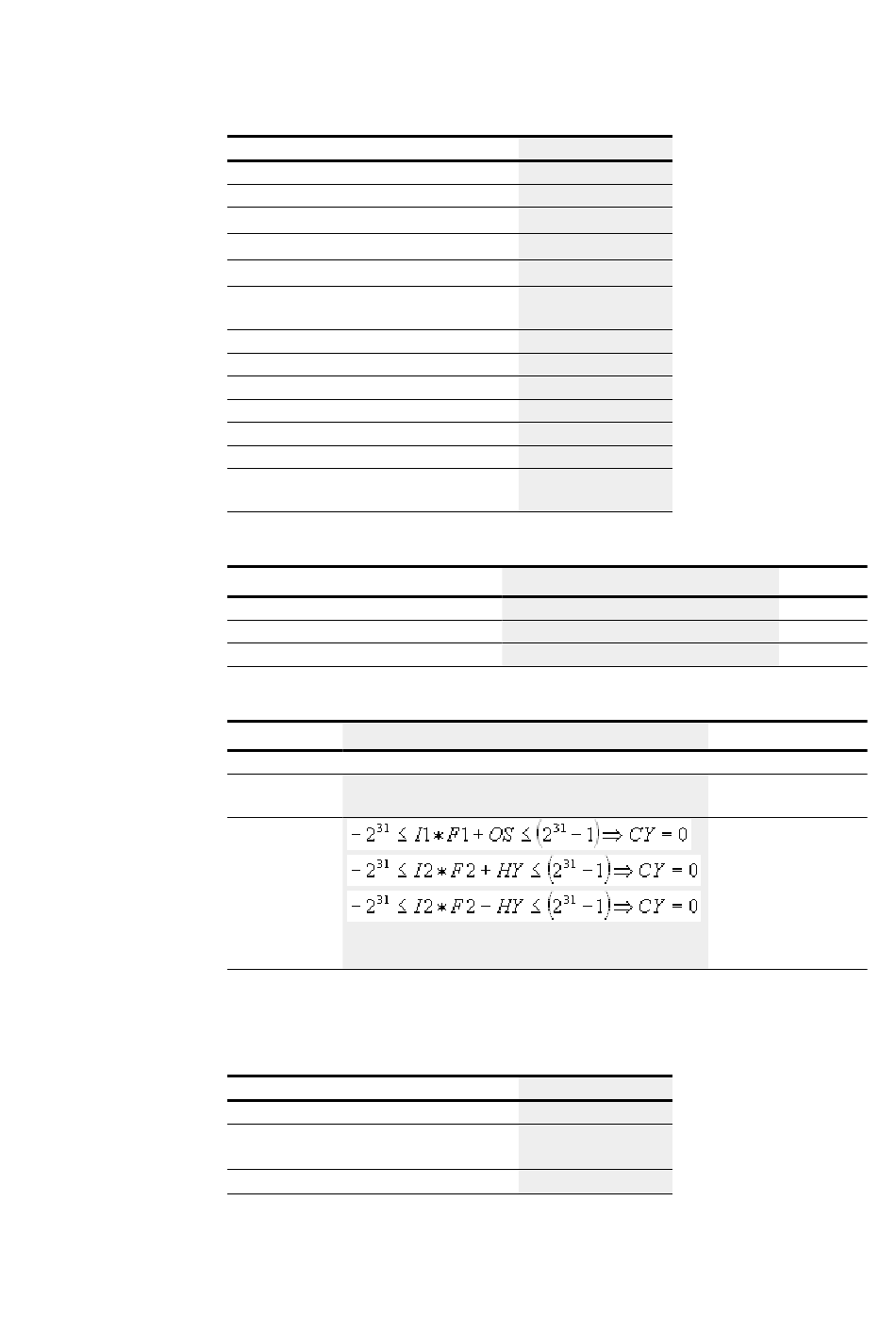

Modes de fonctionnement
LT : inférieur à (I1 < I2)
EQ : égal à (I1 = I2)
GT : supérieur à (I1 > I2)
Sorties du module
Description
(bit)
Q1 État "1" lorsque la condition est remplie
(par ex. I1 < I2 en mode de fonctionnement LT)
CY
État "1" en cas de dépassement au-delà de la plage de valeurs
admissibles susmentionnée du module.
Affectation d'opérandes
Vous pouvez affecter les opérandes suivants aux sorties de modules qui sont des sor-
ties de valeurs :
Affectation d'opérandes
MB, MD, MW - Mémoires internes
NB, NW, ND - Mémoires internes NET
Participant NET n
QA - Sortie analogique
easyE4 07/20 MN050009 FR www.eaton.com
Entrées bits
x
x
2)
x
2)
x
2)
x
2)
Participant x
x
x
x
x
x
x
Description
inférieur à (I1 < I2)
égal à (I1 = I2)
supérieur à (I1 > I2)
Sorties de valeurs
x
2)
x
x
Remarque
Remarque
En cas de signalisation
de dépassement au-
delà de la plage avec
CY = "1", Q1 reste à
l'état "0".
