3. Mise en service

3.3 Mise en marche

3.3 Mise en marche
3.3.1 Comportement à la mise sous tension du module logique easyE4 avec affichage à DEL
92
Avant la mise en marche, assurez-vous que les alimentations électriques, les entrées
et sorties ainsi que, le cas échéant, les appareils d'extension et le câble Ethernet sont
correctement raccordés.
Le module logique démarre sans programme en mode STOP.
Ces appareils sans fonctionnalité d'affichage / de commande possèdent 2 DEL, qui
indiquent le statut de la prise Ethernet et le statut de l'appareil.
Si le module logique easyE4 contient un programme exécutable, l'appareil démarre en
mode RUN.
Assurez-vous, en plus de la disponibilité d'un programme
valide sur le module logique, de l'absence de défauts de péri-
phériques, qui provoquent un basculement en mode STOP.
Les modèles d'appareils sans écran sont équipés d'affichages à DEL sur la face avant :
1. POW/RUN
l
2. ETHERNET (uniquement appareils de base)
l

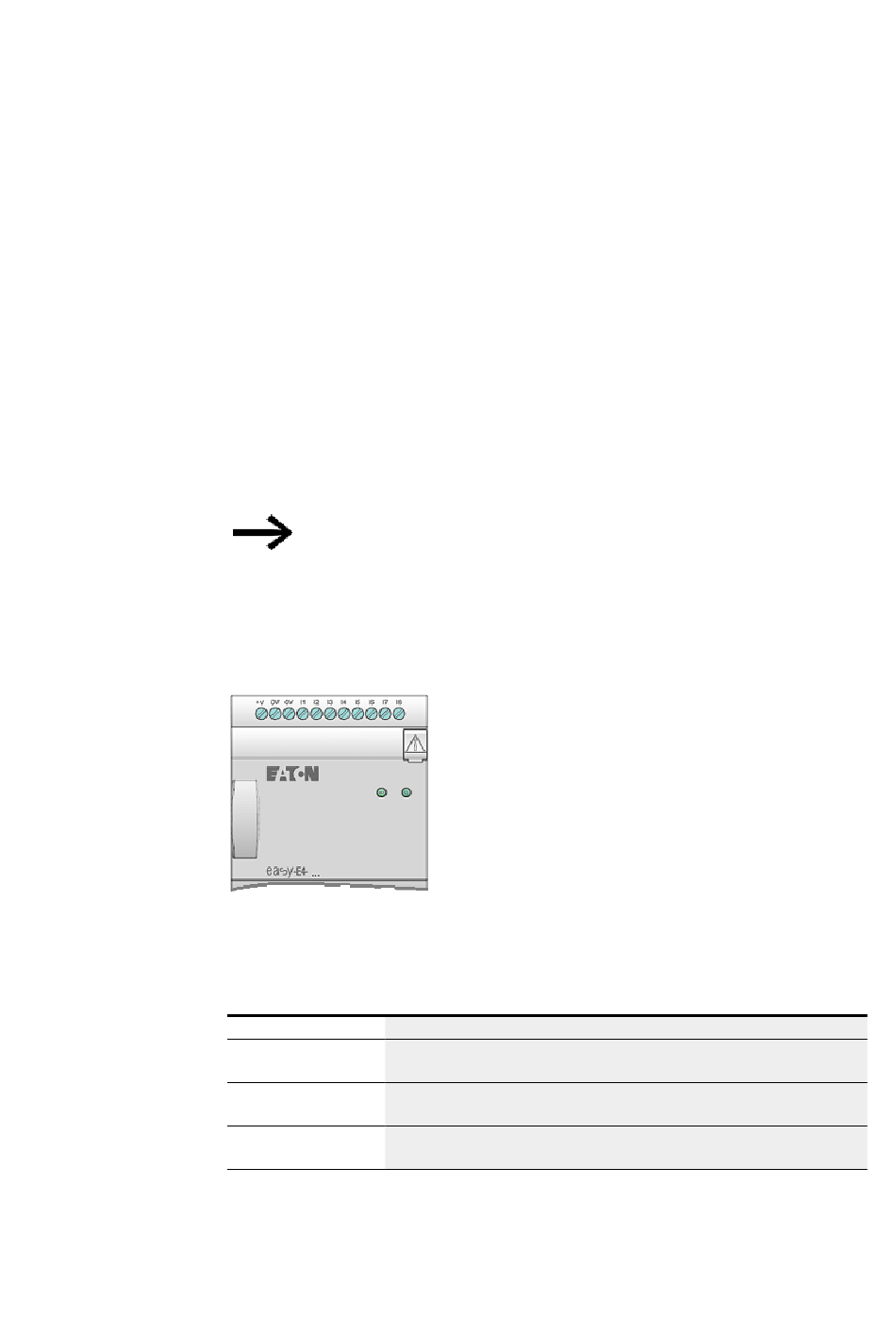

Fig. 49: Affichage à DEL
DEL POW/RUN de l'appareil de base
La DEL POW/RUN indique l'état de la tension d'alimentation POW ainsi que le mode
STOP ou RUN.
Arrêt Aucune tension d'alimentation ou tension incorrecte
Vert, allumage per- Tension d'alimentation en ordre, mode RUN
manent
Vert, Tension d'alimentation en ordre, mode STOP
clignotement, 1 Hz
Vert, Erreur sur l'une des extensions,
clignotement, 4 Hz entre l'appareil easyE4 et le connecteur de liaison EASY-E4-CONNECT1
