Exemples de comportement AC avec différents offsets O1 et O2
La zone grise des figures montre à quelle heure du jour Q1=1 est commutée. Les
exemples montrent l'influence des offsets O1 et O2 sur la sortie Q1 du module.
Les mêmes coordonnées géographiques sont valables pour tous les exemples :
Degré de latitude : 50.7344111
l
Degré de longitude : 7.0854634
l

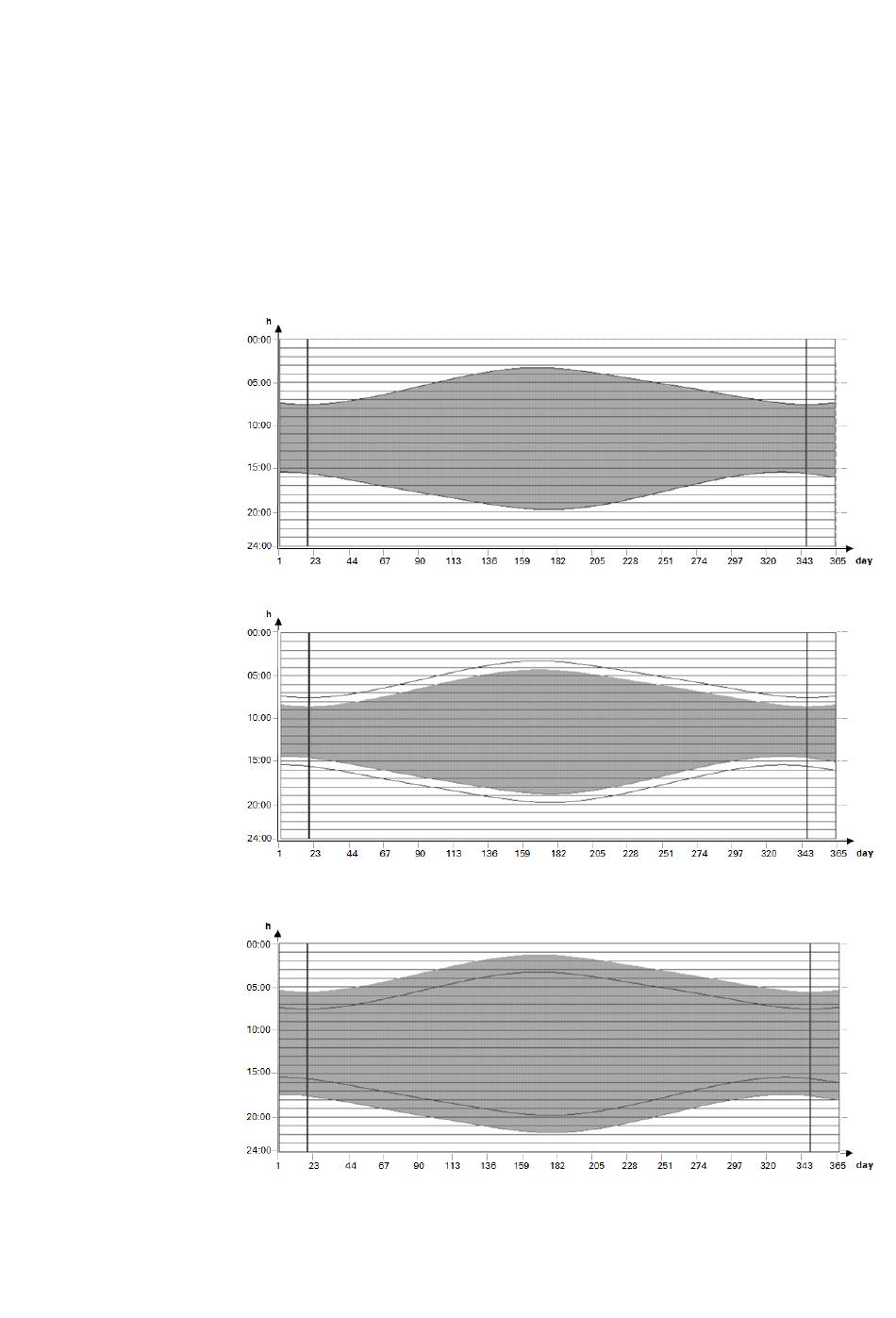

Fig. 152: Aucun offset ; O1=0 ; O2=0 ; Q1=1 entre le lever du soleil et le coucher du soleil
Fig. 153: Offset ; O1=1 ; O2=-1 ; Q1=1 enclenche 1 heure avant le lever du soleil et déclenche une heure
après le coucher du soleil
Fig. 154: Offset ; O1=-2 ; O2=2 ; Q1=1 enclenche 2 heures avant le lever du soleil et déclenche 2 heures
après le coucher du soleil
