5.4.5 Création ou modification de liaisons
Câbles les contacts et bobines de relais à l'aide du stylo graphique en mode "Liaison".
Dans ce mode, l'appareil easyE4 représente le curseur sous forme de stylo.
À l'aide des touches de direction
réservé aux contacts ou aux bobines et à partir duquel vous souhaitez créer une
liaison.
Ne positionnez pas le curseur sur le premier champ réservé
aux contacts.
A cet emplacement, la touche ALT assure une autre fonction
(insertion d'une branche de circuit).
Passez en mode Liaison à l'aide de la touche ALT.
Déplacez le stylo à l'aide des touches de direction
aux contacts et aux bobines et à l'aide des touches de direction
branches de circuit.
Quittez le mode Liaison à l'aide de la touche ALT.
L'appareil easyE4 met automatiquement fin à ce mode dès que vous déplacez le stylo
sur un champ pour contacts ou pour bobines déjà occupé.
Dans une branche de circuit, l'appareil easyE4 réalise auto-
matiquement la liaison entre les contacts et la borne de la
bobine du relais lorsqu'aucun champ vierge ne sépare ces der-
niers.
Jamais de la droite vers la gauche.

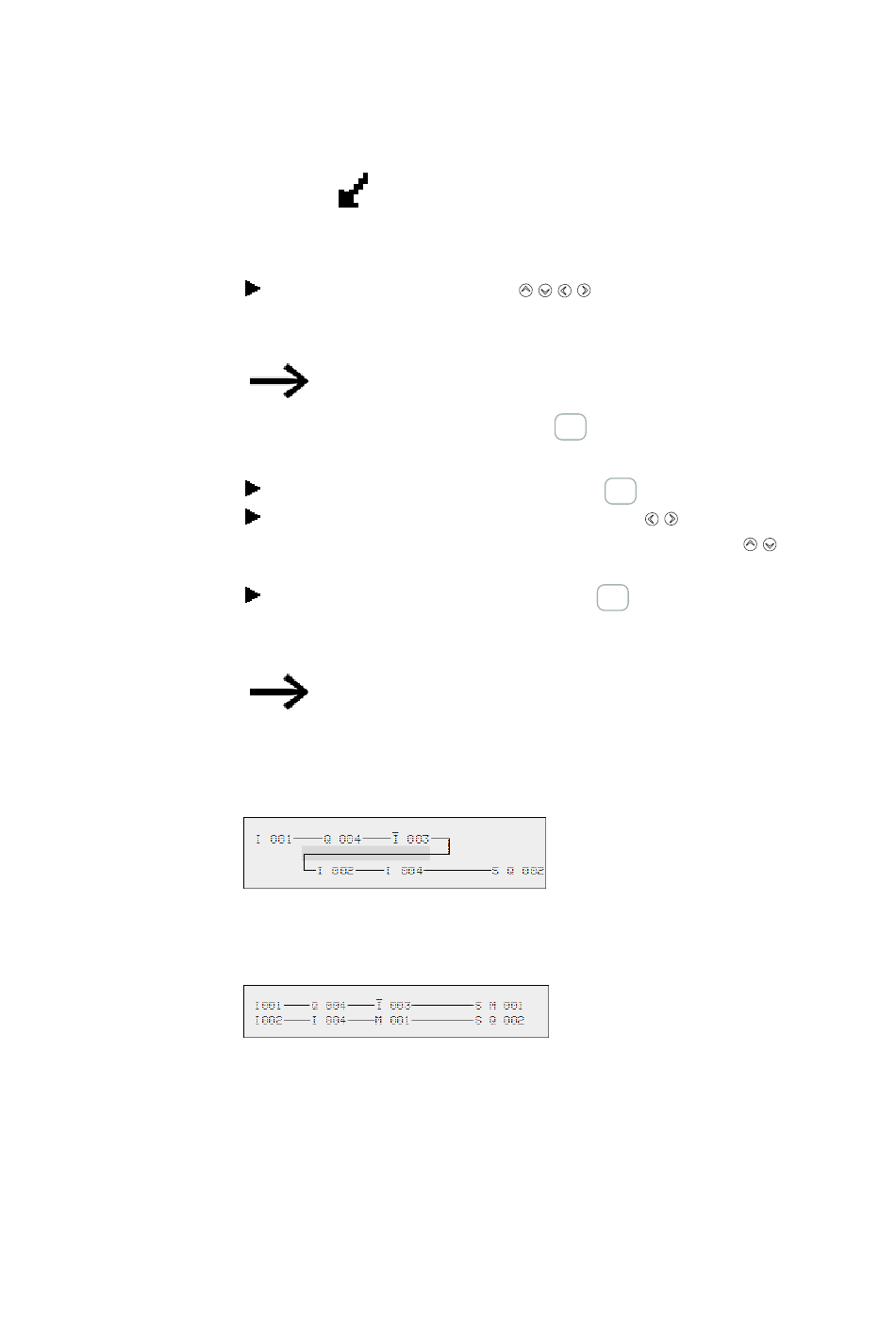

Fig. 100: Schéma de commande non admissible avec cinq contacts
Si vous devez faire intervenir plus de quatre contacts en série, utilisez l'un des 96 ou
128 relais auxiliaires M.
Fig. 101: Schéma de commande avec relais auxiliaire M
