6. Modules fonctionnels
6.1 Modules fabricant
230
Après l'enclenchement, le module logique actualise toujours l'état de com-
mutation à partir de l'ensemble des consignes horaires existantes et com-
mute Q1 en conséquence.
Exemple 1 : enclenchement et déclenchement quotidiens
(Canal A ON - Ve 10:00 ; OFF - Di 18:00)
Lorsque la sortie Q1 du module doit être enclenchée et déclenchée tous les jours pen-
dant un certain nombre de jours de la semaine, employez un canal.
Sur un canal, déterminez au niveau de DY1 le jour de la semaine et au niveau de
ON l'heure de la première fermeture du contact.
Sur le même canal, déterminez ensuite au niveau de DY2 le jour de la semaine et
au niveau de OFF l'heure de la dernière ouverture du contact.
Du vendredi au dimanche, le contact de l'horloge doit se fermer à 10:00 heures et
s'ouvrir à 18:00 heures.

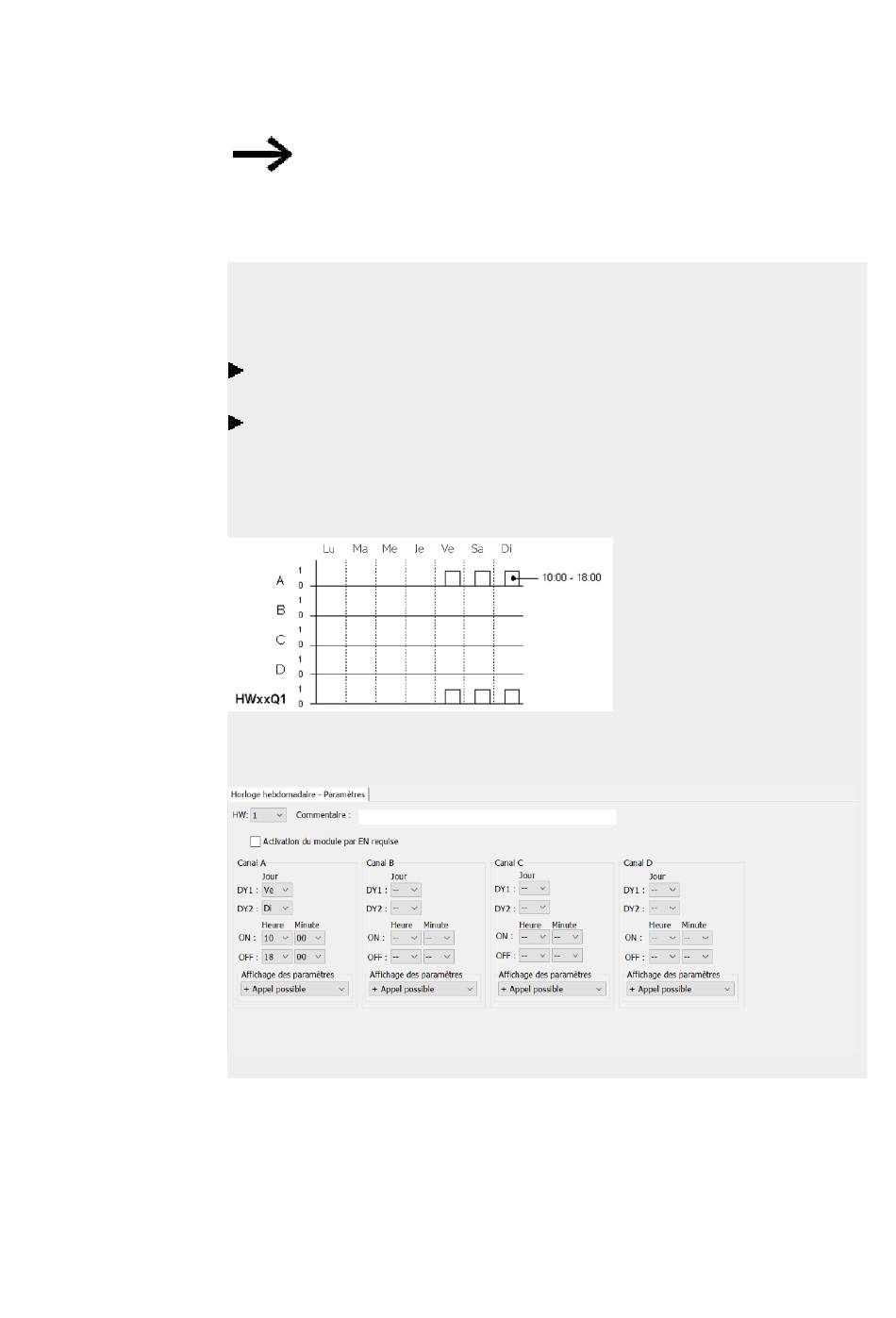

Fig. 113: Diagramme fonctionnel
L'horloge HW doit donc être paramétrée comme suit :
Fig. 114: Onglet Paramètres de l'affichage programme
