6. Modules fonctionnels
6.3 UF - Module utilisateur

6.3.5.1 Module utilisateur dans un programme principal ST

6.3.6 Enregistrer module utilisateur

564
attribués aux instances d'autres références de modules utilisateur, ne peuvent pas être
sélectionnés ici.
La liste de sélection "Entrées module fonctionnel" contient les différentes entrées avec
une information, qui indique si la bobine est ou non câblée en interne.
Pour les entrées tout-ou-rien, il est aussi possible de sélectionner la fonction de bobine
(contacteur, accrochage, décrochage, etc.).
Un module utilisateur créé en FBD peut également être appelé dans un programme prin-
cipal en ST et inversement.
Lors de l'insertion d'un module utilisateur dans le programme ST, un modèle est généré
en fonction des paramètres de son interface. Les entrées et sorties peuvent être
câblées comme avec les modules fonctionnels fabricant.
La référence et la version du module utilisateur sont définies sur la base des ins-
criptions sous NOM et VERSION. Ces deux pseudo-entrées ne doivent pas rester sans
câblage ni être affectées en dehors de l'appel du module.

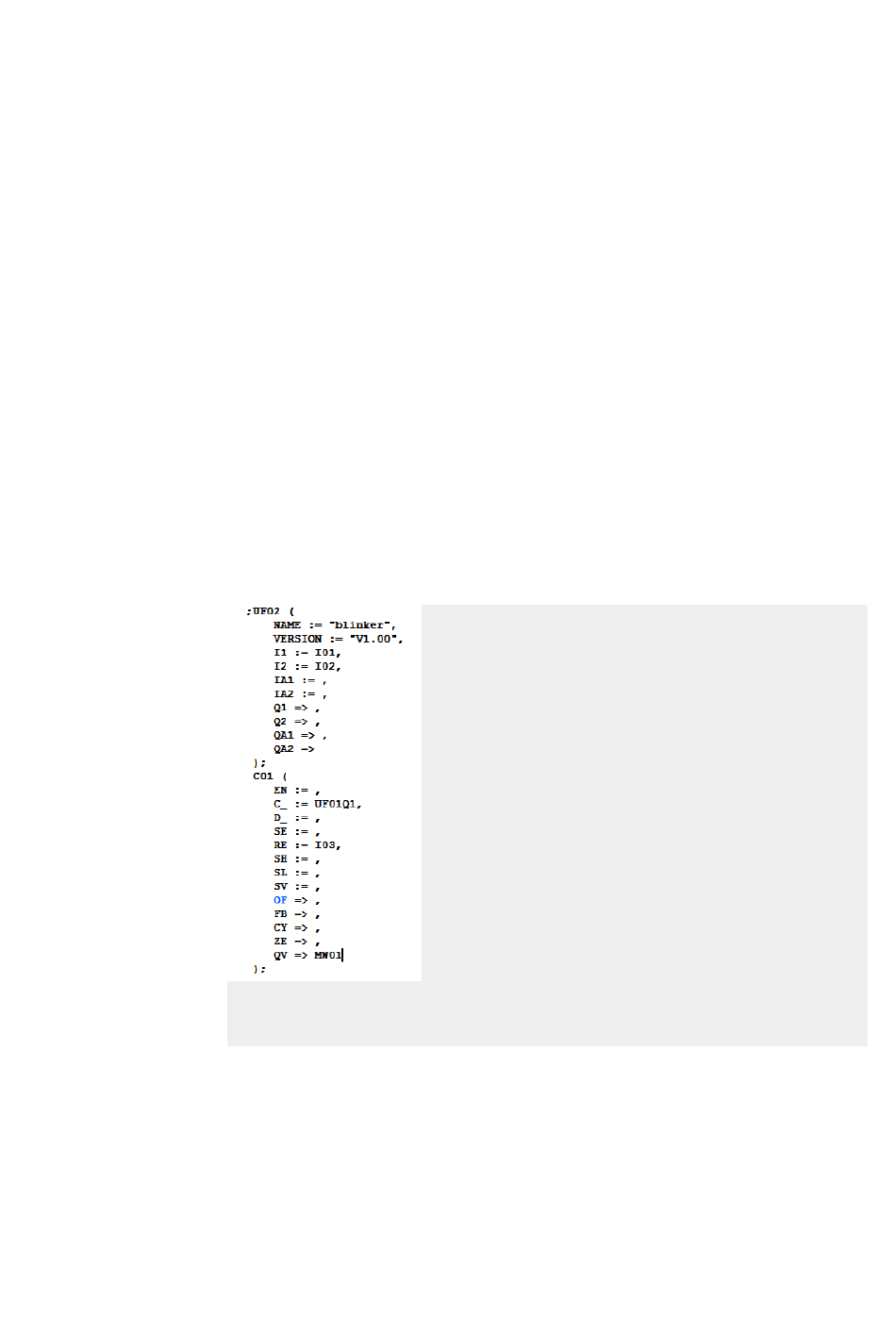

Exemple pour le thème
Dans l'exemple, la sortie tout-ou-rien Q1 du module utilisateur est affectée à l'entrée C
d'un compteur.
Un module utilisateur peut à tout moment être refermé par l'utilisateur, les modi-
fications dans le module utilisateur peuvent également être enregistrées à tout
moment. En cas de fermeture d'un module utilisateur modifié, le système demande si
les modifications doivent être enregistrées ou non.
