6.1.7.3 D - Affichage de textes

Généralités

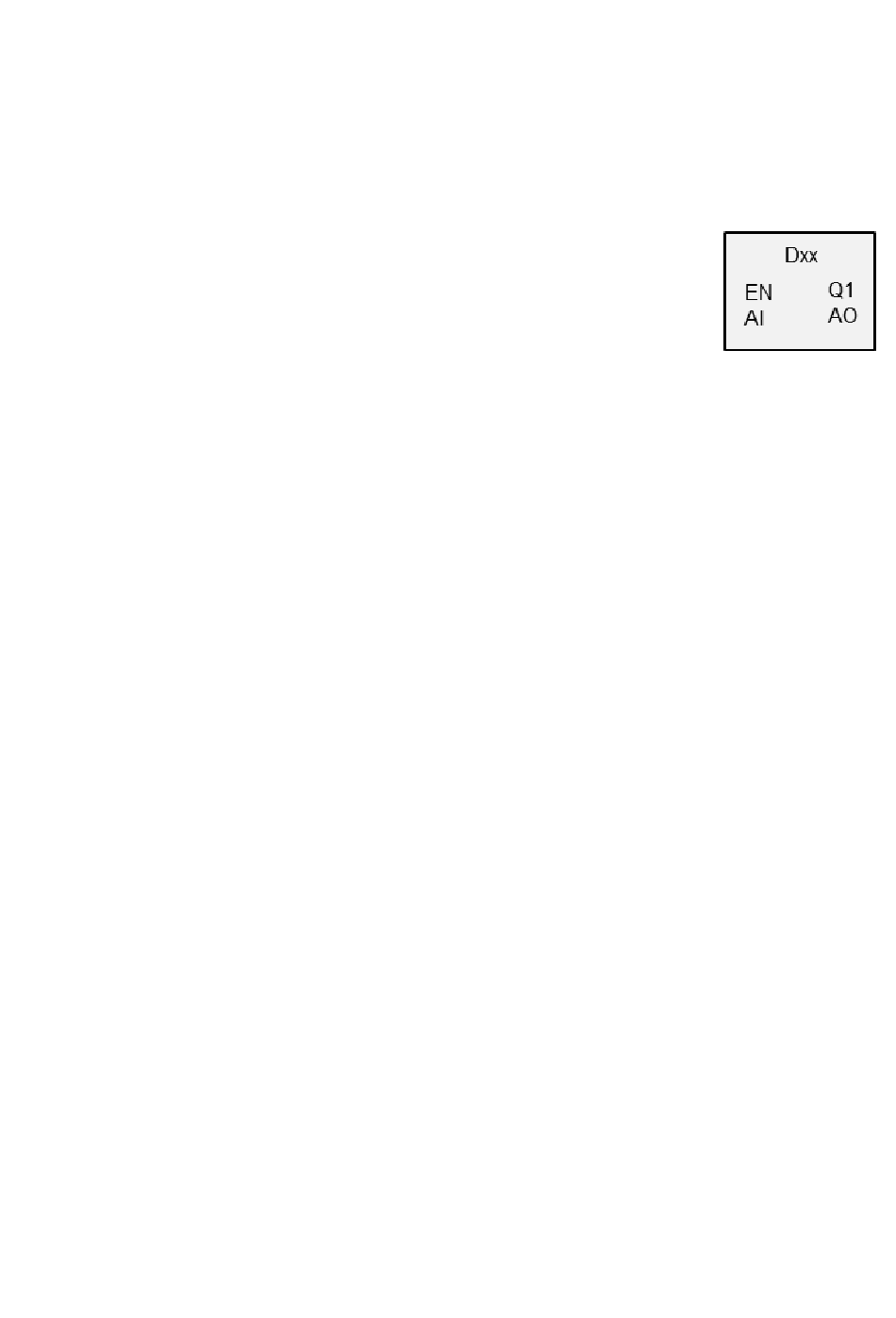

Les appareils de base easyE4 mettent à disposition
32 modules d'affichage de textes D01...D32 (afficheur).
Chaque module permet la sortie d'un affichage de textes indi-
viduel sur l'afficheur de l'appareil des easyE4 ou sur un autre
appareil d'affichage externe, mais aussi une saisie individuelle
par le biais des touches P de l'appareil.
Possibilités de sortie
l
Chaque affichage de textes se compose de 6 lignes à
16 caractères. Au total, donc de 96 caractères. Il se réalise
au moyen d'un propre éditeur d'affichage de textes au sein
de easySoft 7. Il est possible de placer des macros gra-
phiques, des affichages de textes, des affichages de
valeurs, des bargraphes, des défilements de caractères,
des messages de signalisation et des indications de date /
d'heure sur la zone de travail.
Possibilités de saisie
l
Des saisies de valeur et boutons-poussoirs sont proposés
à l'opérateur en vue de la saisie. Les touches P de
l'appareil peuvent être employées de manière sélective
pour la commande par l'utilisateur.
Différents jeux de caractères comme par exemple les carac-
tères cyrilliques sont disponibles au même titre que le choix
entre différentes langues de l'utilisateur. L'appel dans le pro-
gramme s'effectue par le biais de l'entrée du module EN. De
cette manière, l'affichage de textes est affiché.
Principe de fonctionnement
Il est toujours uniquement possible d'afficher une instance du module Affichage de
textes, c.-à-d. une parmi un maximum de 32 modules configurés. Cela doit être défini
par le biais de la programmation. Seul un affichage de textes peut toujours être activé
par le biais de l'entrée EN. Si plusieurs affichages doivent être activés, l'affichage se
définit par le biais de la priorité d'affichage et du temps de défilement. Après
l'écoulement du temps de défilement, le système bascule vers le prochain module
activé dans l'ordre des priorités définies.
