6.2 Modules d'interruption

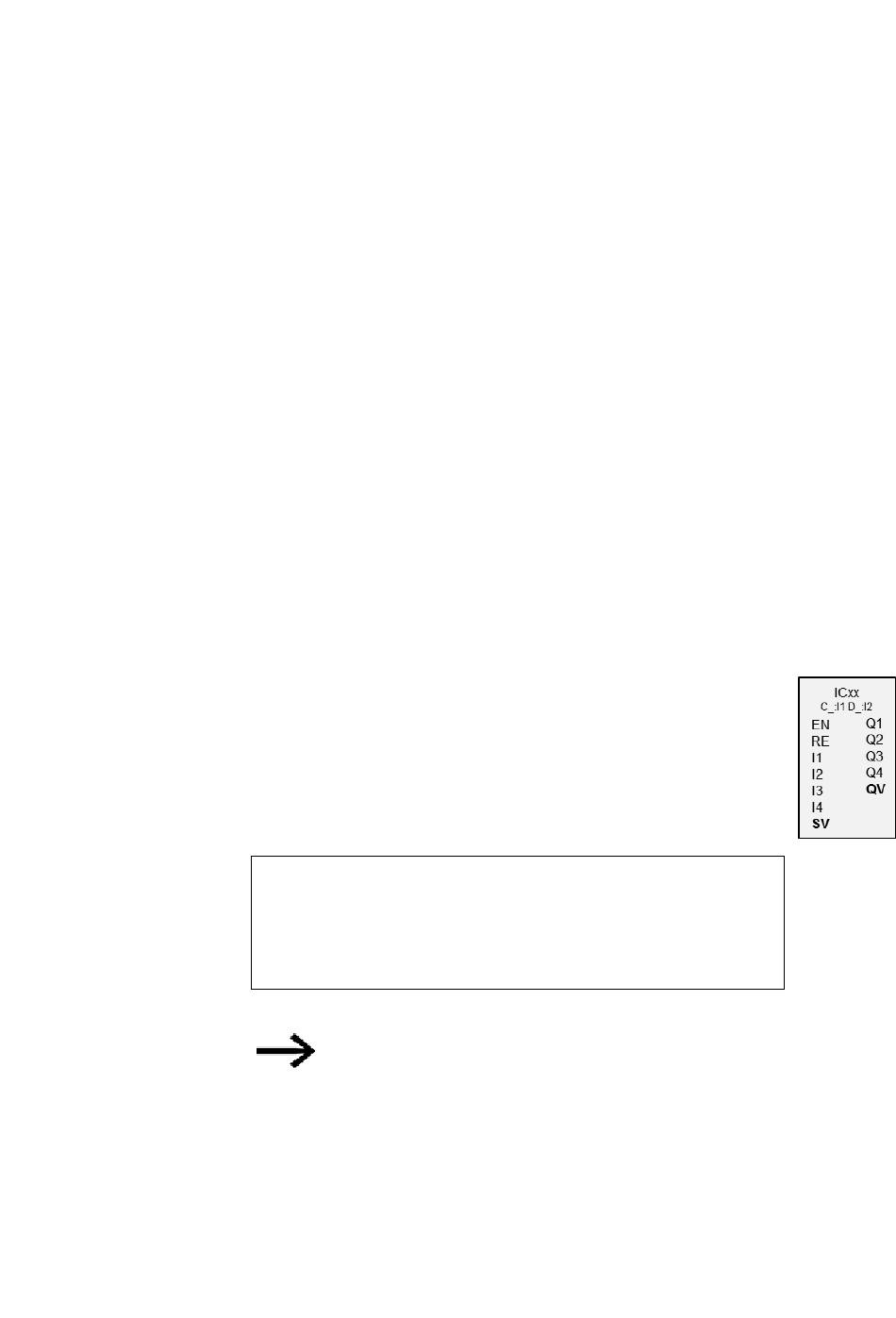

6.2.1 IC - Interruption à commande par compteur
6.2.1.1 Généralités
Uniquement possible avec easySoft 7.
Les appareils de base easyE4 mettent à disposition 8 modules
d'interruption à commande par compteur IC01...IC08. Cela ne vaut pas
pour la méthode de programmation EDP.
Avec easyE4, vous pouvez rapidement réagir à différents événements.
De cette manière, il est par exemple d'activer ou de désactiver des sor-
ties sans passer par le programme principal. Au sein du programme
d'interruption, seules des associations de bits sont possibles.
Les événements suivants peuvent déclencher une interruption :
Atteinte des valeurs de consigne des compteurs, à deux canaux,
l
entrées I1...I8 de l'appareil, modules fonctionnels IC1 à IC8
Mesure de fréquence, dépassement ou sous-dépassement de la
l
valeur de consigne, entrées I1...I8 de l'appareil, modules fonc-
tionnels IC1 à IC8
Temps de cycle d'une interruption
De la détection de l'événement à la réaction sur la sortie de l'appareil, la
durée est < 1 ms. À cet effet, la sortie physique de l'appareil de base QP
doit être définie dans le programme d'interruption.
En cas d'exécution simultanée de plusieurs interruptions, les temps sont
additionnés.
ATTENTION
Sur un module d'interruption, n'employez chaque entrée I1 à
I8 qu'une seule fois. Un message d'erreur s'affiche sinon
pendant le contrôle de plausibilité et le programme ne peut
pas être chargé sur l'appareil.
Au total, 8 sources d'interruption peuvent au maximum être
traitées simultanément dans un programme. Les sources
d'interruption possibles sont les modules d'interruptions IC,
IE et IT ainsi que les compteurs rapides CF, CH et CI, qui
sont directement reliés aux entrées des appareils.
