6.1.3.5 LS - Mise à l'échelle de valeurs
Généralités
Les appareils de base easyE4 mettent à disposition
32 modules Mise à l'échelle de valeurs LS01...LS32.
Le module fonctionnel permet de transférer les valeurs d'une
plage de valeurs dans une autre plage de valeurs. En fonction
d'une relation mathématique vous avez prédéfinie, le module
fonctionnel met à l'échelle les valeurs sur l'entrée LS..I1 et les
envoie les valeurs augmentées ou réduites à la sortie LS..QV.
La relation mathématique est déterminée par une droite, qui est
définie par les deux paires de coordonnées X1, Y1 et X2, Y2
(voir sous "Cette relation mathématique est la suivante :").
Une application typique est la conversion de valeurs, par
exemple 0...20 mA dans 4...20 mA. Un appareil easy800 dis-
pose de 32 modules Mise à l'échelle de valeurs.
Principe de fonctionnement
Avec "EN = 1", vous activez le module fonctionnel. Avec
"EN = 0", vous effectuez une remise à zéro et entraînez le positionnement de la sortie
QV sur la valeur 0.

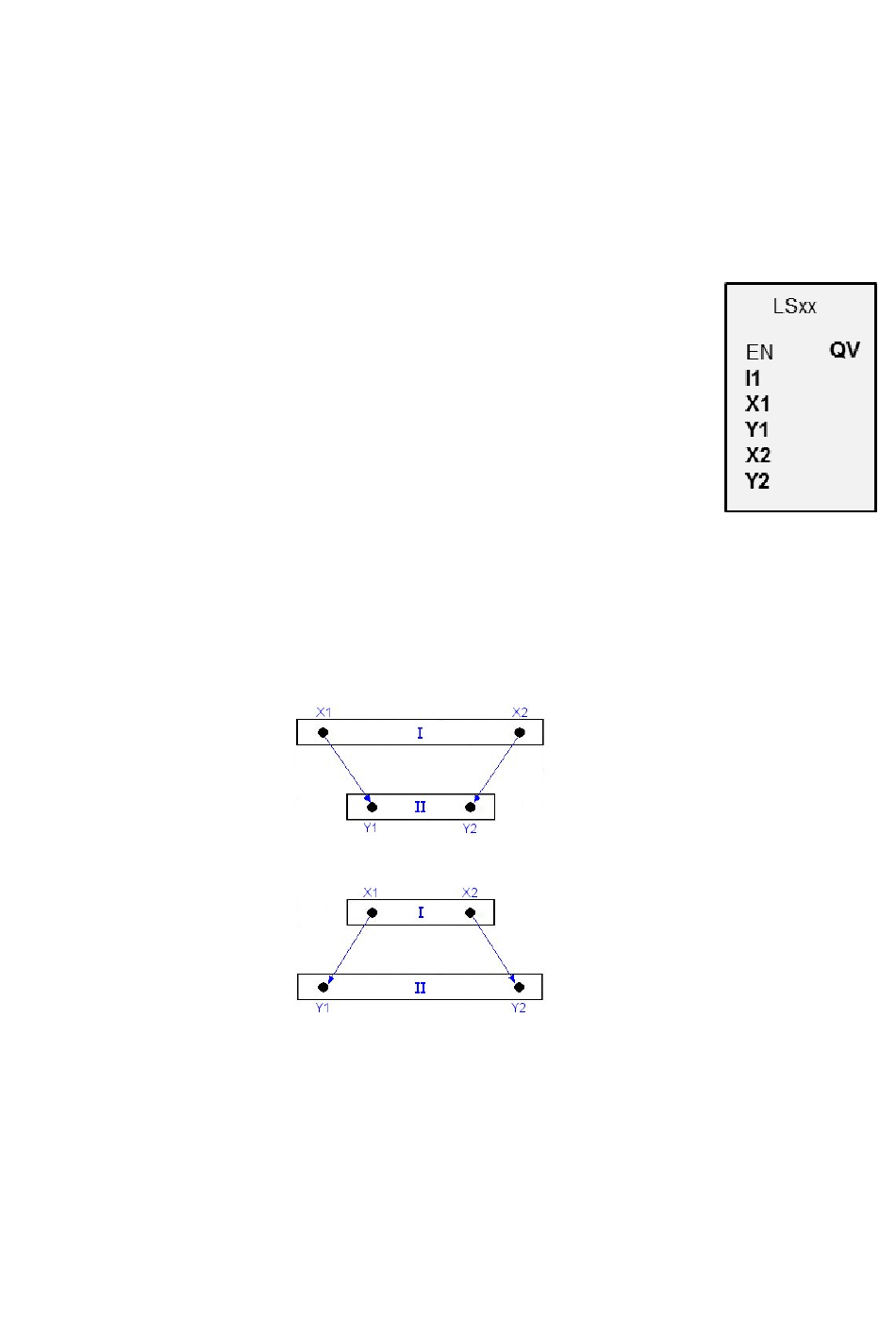

Fig. 171: Figure : Mise à l'échelle des valeurs d'entrée ana-
logiques - Réduction
Fig. 172: Mise à l'échelle des valeurs d'entrée analogiques - Aug-
mentation
easyE4 07/20 MN050009 FR www.eaton.com
6. Modules fonctionnels
6.1 Modules fabricant
①
Plage source
②
Plage cible
