3 Montage
3.6 Installation du module de couplage pour bus de terrain
3.6 Installation du module de couplage pour bus de terrain
20
Le raccordement au bus de terrain EtherNet/IP est réalisé à l'aide d'un
connecteur RJ45.
Les câbles de raccordement pour EtherNet/IP avec connecteurs RJ45 sont
généralement disponibles sous forme de câbles standards préfabriqués. Il
est toutefois possible de les réaliser soi-même sur mesure. Il convient pour
cela de procéder aux raccordements suivants (affectation des broches).
Broche
1
2
1
2
3
3
4
4
5
5
6
7
6
8
7
8

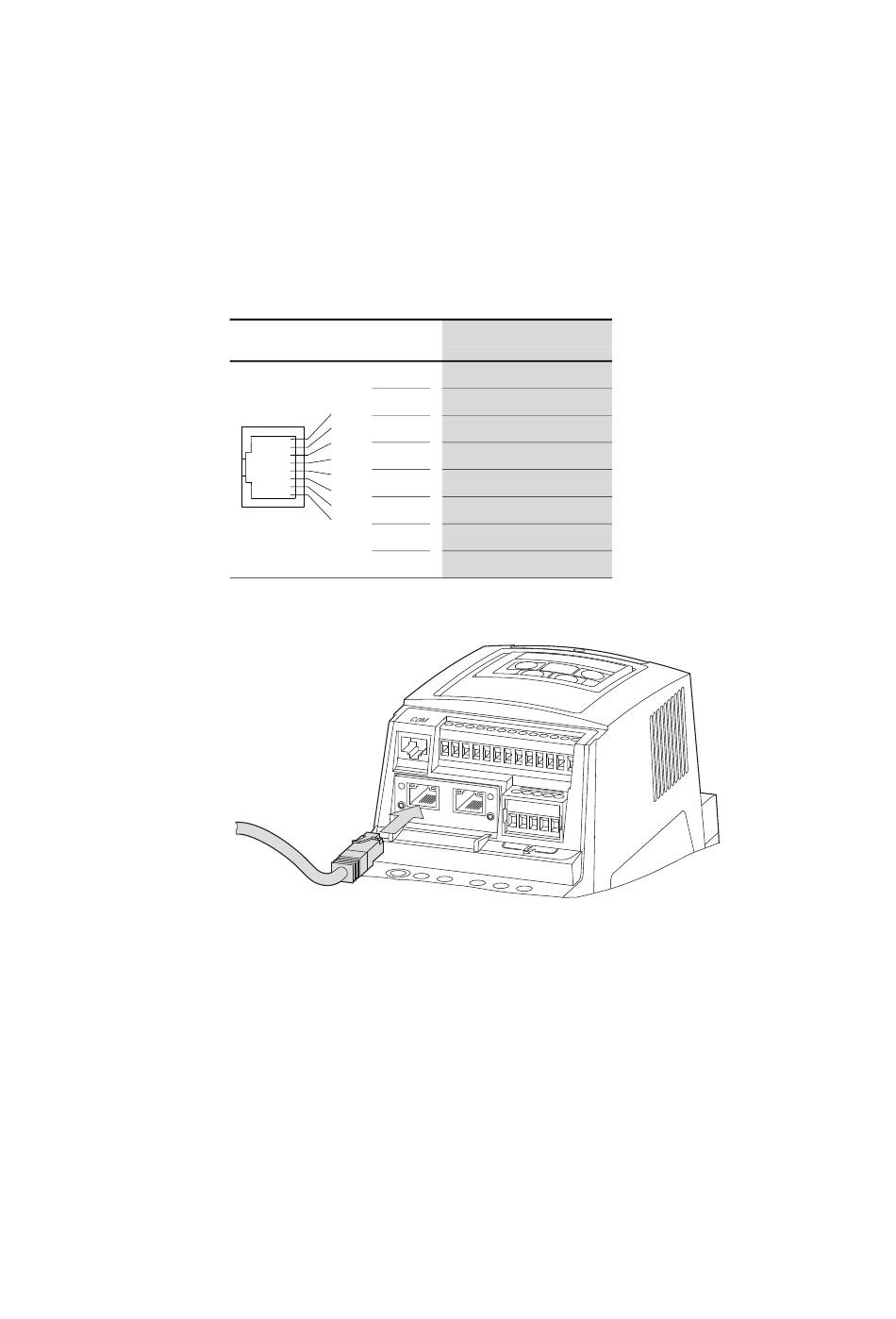

Figure 12 :Affection des broches du connecteur RJ45
N S
Figure 13 :Raccordement du connecteur RJ45
DX-NET-ETHERNET-2 09/13 MN04012006Z-FR www.eaton.com
Signification
TD+
TD-
RD+
relié à la terre via circuit RC
relié à la terre via circuit RC
RD-
relié à la terre via circuit RC
relié à la terre via circuit RC
