La figure suivante illustre le cas d'un module fonctionnel actif (dans cet exemple :
module fonctionnel JC). Ce dernier fonctionne ici comme une étiquette de saut active
(départ de saut).

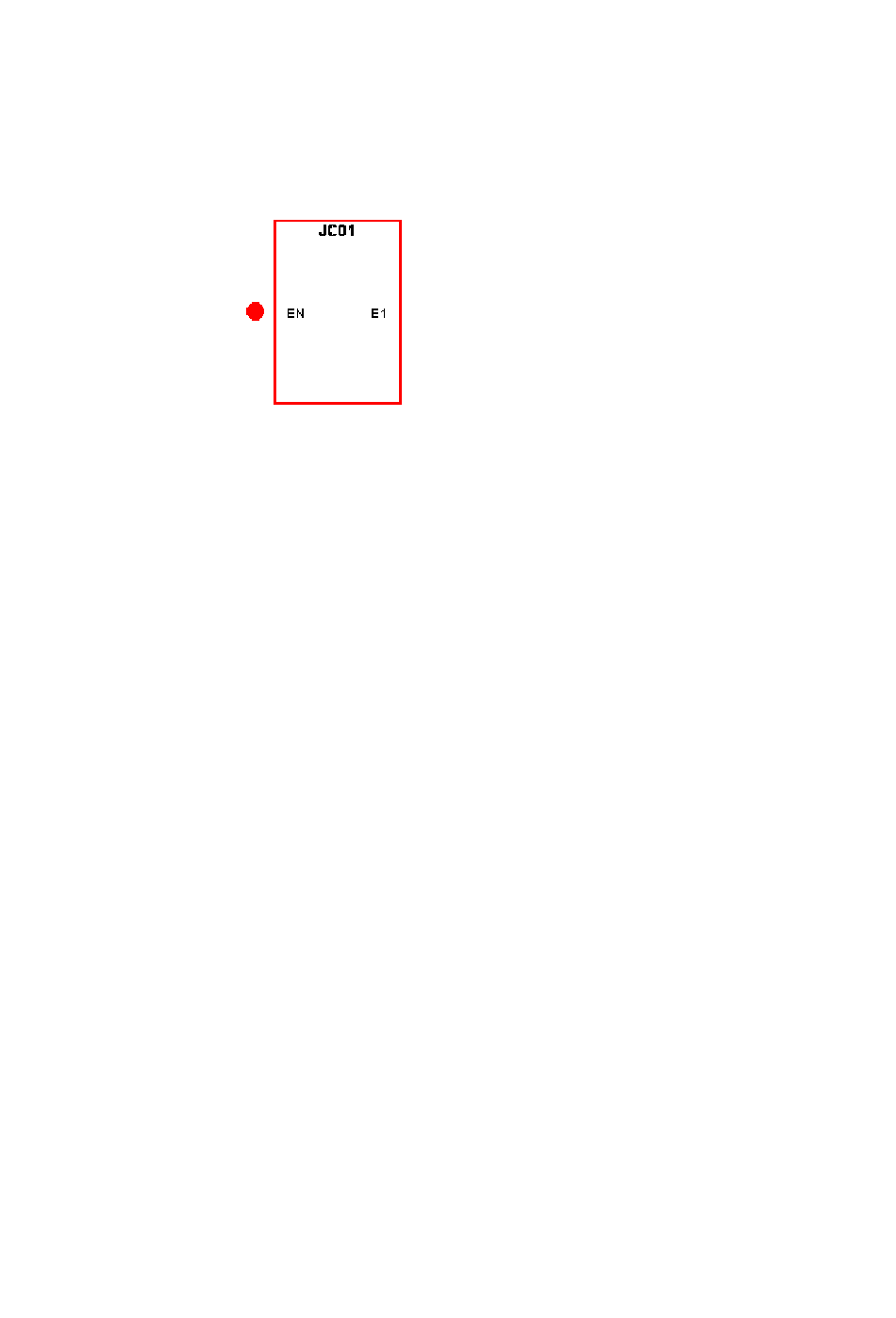

Fig. 219: Module activé au niveau de l'affichage d'état de la table des blocs fonctionnels
Modules fonctionnels sautés
La couleur des modules fonctionnels, qui ont été sautés dans la table des blocs fonc-
tionnels en raison d'un module "Saut conditionnel" JC.. actif, change d'intensité.
Dans le cas d'un module fonctionnel sauté :

la couleur rouge visible au sein du cadre d'un module actif passe au rose et
l

la couleur noire visible au sein du cadre d'un module inactif passe au gris.
l

les derniers états internes et valeurs, par ex. le résultat du calcul d'un module arith-
l
métique, par exemple, sont "gelés" et conservent donc la valeur qui avait été cal-
culée avant l'activation du module JC..
Sur la base de ces états intermédiaires, un module débute

son nouveau calcul dès qu'il n'est plus sauté,
l

il peut certes être activé sur le schéma par le biais d'une entrée binaire et
l

également être représenté avec un point vert dans la simulation.
l
Le module ne change néanmoins pas ses états internes ni ses valeurs. Il ne modifie par
conséquent pas non plus l'état de ses sorties.
Positionnement dans la table des blocs fonctionnels
Faites glisser le module Saut conditionnel JC.. dans la table des blocs fonctionnels et
sélectionnez le numéro souhaité du module entre 1 et 32 dans la fenêtre Champ des pro-
priétés, onglet Paramètres.
Le module Saut conditionnel JC.. est maintenant représenté à la fin de la table des blocs
fonctionnels.
Dans la table des blocs fonctionnels, positionnez le module Saut conditionnel JCxx
devant le(s) module(s) fonctionnel(s) qui doit/doivent être sauté(s). Pour cela, appelez le
menu contextuel relatif au module JC et utilisez la fonction Décaler un module fonc-
tionnel.
En association avec le module Saut conditionnel, vous devez également positionner un
module Étiquette de saut (LABEL:xx) dans la table des blocs fonctionnels.
easyE4  07/20 MN050009 FR  www.eaton.com
6. Modules fonctionnels
6.1 Modules fabricant
503
