6. Modules fonctionnels
6.1 Modules fabricant
232
Exemple 3 : enclenchement un jour et déclenchement un autre jour
Si le contact Q1 doit - pendant un certain nombre de jours de la semaine - rester fermé,
employez deux canaux.
Sur un canal, définissez le jour de la semaine DY1 et l'heure d'enclenchement ON.
DY2 et OFF restent non paramétrés pour ce premier canal.
Sur le canal suivant, définissez le jour de la semaine DY1 et l'heure de déclen-
chement OFF. DY2 et ON restent non paramétrés pour ce deuxième canal.
Le contact de l'horloge doit se fermer le mardi à 18:00 heures et s'ouvrir le samedi à
6:00 heures.

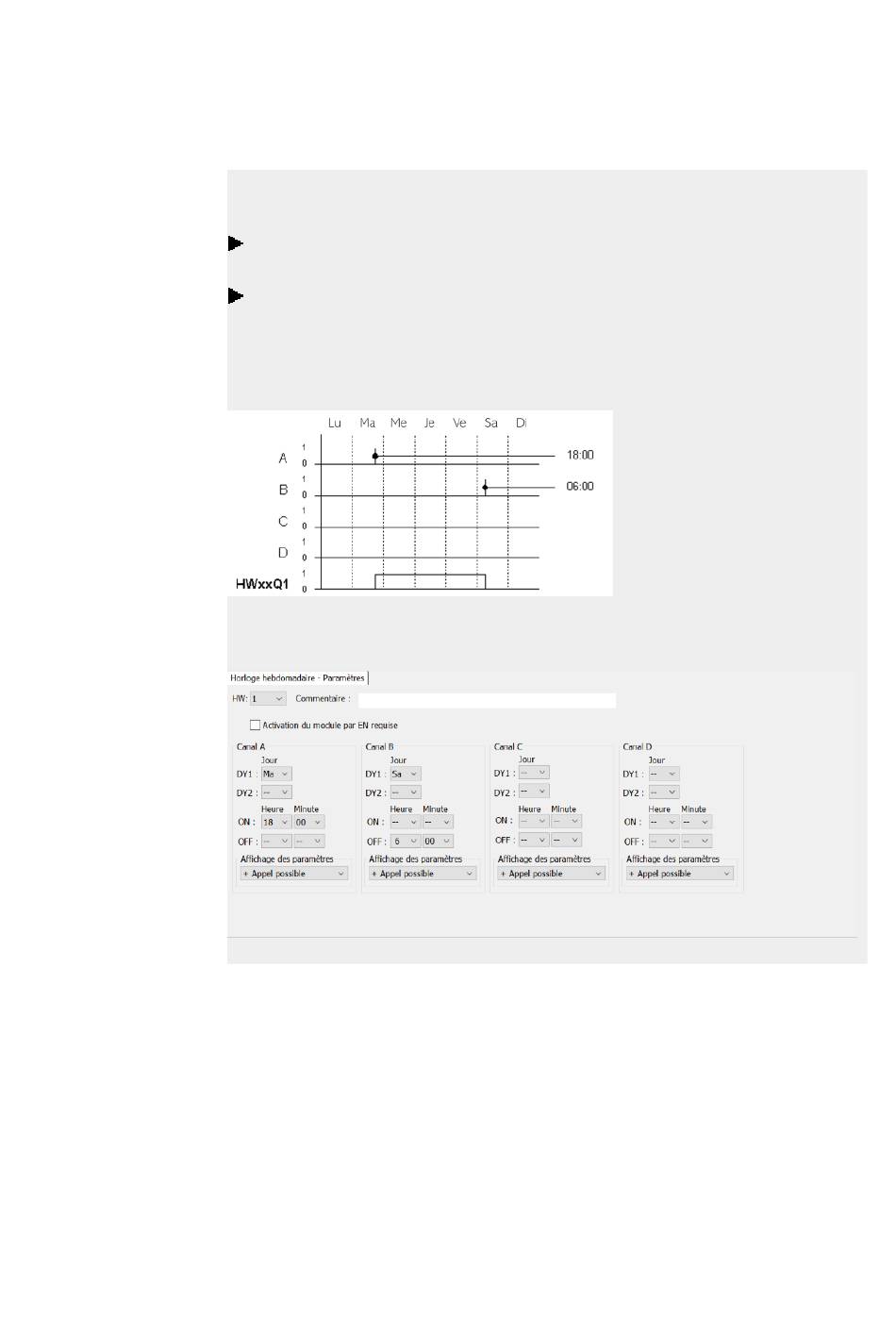

Fig. 117: Diagramme fonctionnel
L'horloge HW doit donc être paramétrée comme suit :
Fig. 118: Onglet Paramètres de l'affichage programme
