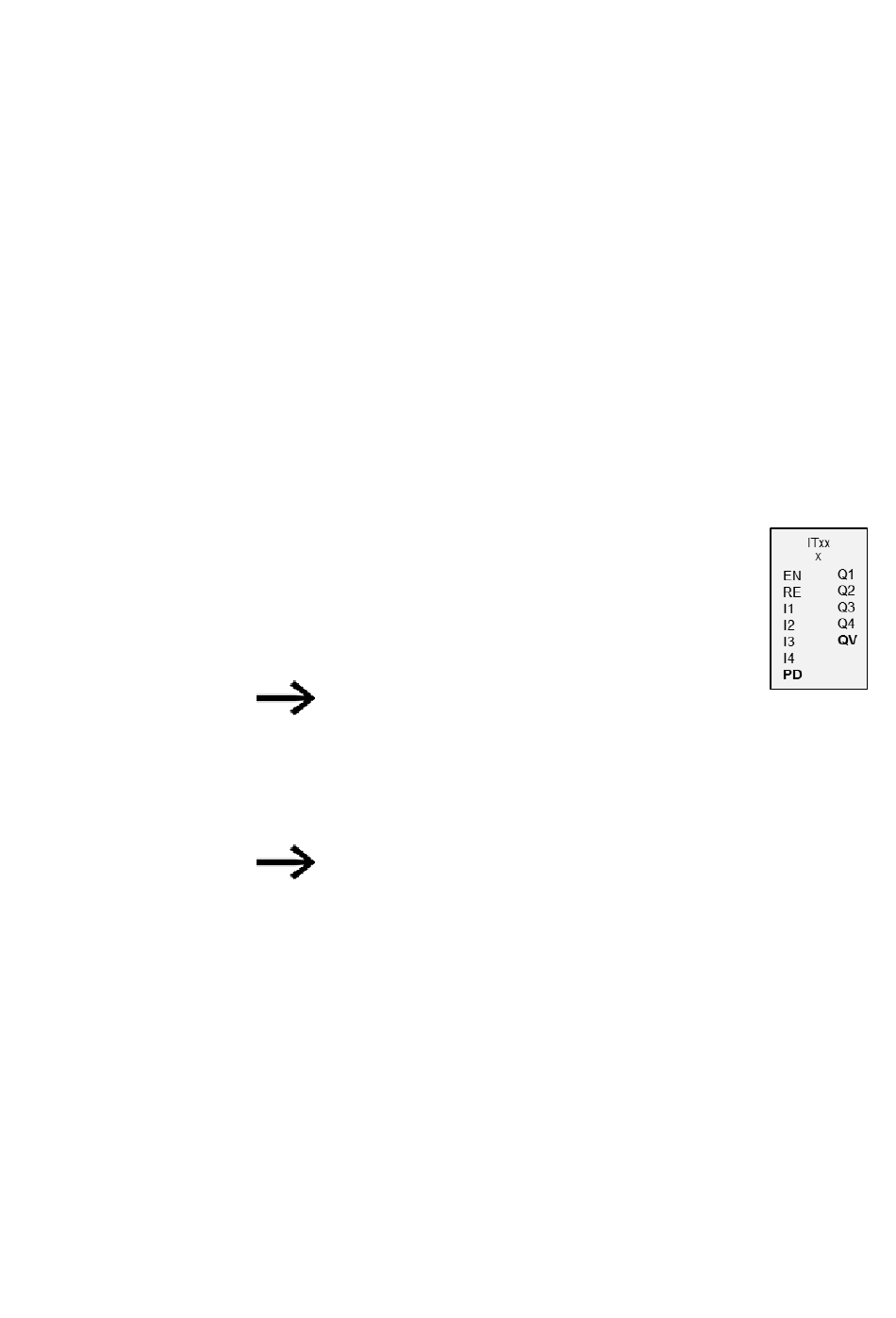

6.2.3 IT - Interruption à commande cyclique
6.2.3.1 Généralités

6.2.3.2 Principe de fonctionnement

Uniquement possible avec easySoft 7.
Les appareils de base easyE4 mettent à disposition 8 modules
d'interruption à commande cyclique IT01...IT08. Cela ne vaut pas
pour la méthode de programmation EDP.
Avec easyE4, vous pouvez rapidement réagir à différents évé-
nements. De cette manière, il est par exemple d'activer ou de désac-
tiver des sorties sans passer par le programme principal. Au sein du
programme d'interruption, seules des associations de bits sont pos-
sibles.
Le module d'interruption à commande cyclique peut fonctionner avec
un retard à l'appel ou en mode intermittent.
Temps de cycle d'une interruption
De la détection de l'événement à la réaction sur la sortie de l'appareil,
la durée est < 1 ms. À cet effet, la QP - Sortie physique de l'appareil
de base doit être définie dans le programme d'interruption.
En cas d'exécution simultanée de plusieurs interruptions, les temps
sont additionnés.
Au total, 8 sources d'interruption peuvent au maximum
être traitées simultanément dans un programme. Les
sources d'interruption possibles sont les modules
d'interruption IC, IE et IT ainsi que les compteurs
rapides CF, CH et CI, qui sont directement reliés aux
entrées des appareils.
Lorsque plusieurs demandes d'interruption sont simul-
tanément en attente, le premier programme
d'interruption reconnu sera exécuté puis les autres pro-
grammes dans l'ordre.
Une valeur de CONSIGNE est prédéfinie sur l'entrée du module PD. Le chronométrage
démarre dès que EN = 1 est activé sur l'entrée du module. En fonction du mode de fonc-
tionnement, un saut dans le programme d'interruption est effectué une fois ou est
répété dès que la durée prédéfinie sur l'entrée du module PD est atteinte.
Interaction entre le programme principal et le programme d'interruption
Les états des entrées IT_I1...IC_04 du module sont transmis au programme
d'interruption et leur traitement est y poursuivi en tant que I01...I04.
easyE4  07/20 MN050009 FR  www.eaton.com
6. Modules fonctionnels
6.2 Modules d'interruption
543
