5. Programmation sur l'appareil

5.1 Programme

5.2 Affichage du schéma de commande
Ce chapitre décrit de quelle manière vous pouvez, à partir de l'affichage et des touches
de saisie d'un EASY-E4-...-12...C1(P), câbler les contacts et bobines easyE4.
Un programme easyE4 se compose des réglages indispensables du système pour
l'appareil easyE4, le NET, le mot de passe et les paramètres d'exploitation
ainsi que des éléments :
Schéma (programme dans easyE4)
l
Liste de modules
l
Table des blocs fonctionnels
l
Les programmes possèdent l'extension de fichier *.e70, celle-ci n'est
cependant pas affichée sur l'écran.
Les programmes en soi peuvent être créés de manière très confortable
avec le logiciel easySoft 7 puis transférés sur l'appareil easyE4.
À cet effet, l'aide easySoft 7 offre l'assistance requise.
Le schéma, c.-à-d. le programme avec lequel les EASY-E4-...-12...C1(P) fonctionnent,
est affiché dans le menu principal sous Programme.
Programmes/schéma

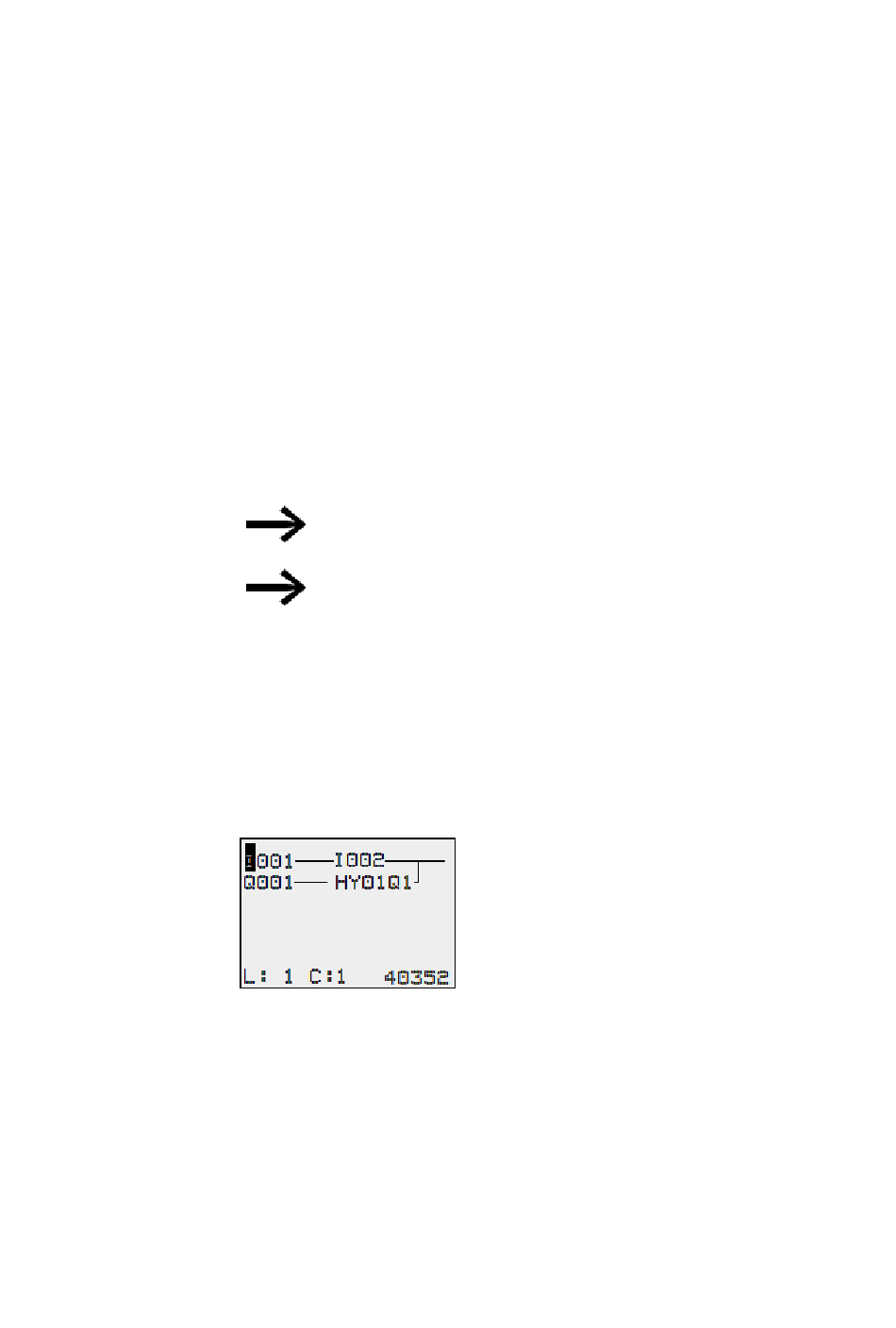

Fig. 86: Affichage du schéma de commande
Dans un schéma de commande easyE4, les contacts et bobines des relais doivent être
câblés de gauche à droite, du contact vers la bobine.
Le schéma de commande est d'abord saisi dans une grille de câblage invisible dotée de
champs réservés aux contacts, de champs réservés aux bobines et de branches de cir-
cuit. Le câblage s'opère ensuite par la mise en place de liaisons.
Les contacts doivent être saisis dans les quatre champs réservés aux contacts. Le
l
premier champ de gauche réservé aux contacts est automatiquement sous tension.
