3.3.4 Affichage d'état sur le module logique easyE4 avec écran et clavier
Après la mise en marche, le graphique de démarrage puis l'affichage d'état s'affichent
sur l'appareil de base easyE4.
L'affichage d'état comporte six lignes à 16 caractères.
Une pression sur la touche Alt permet de basculer entre les affichages.
À la première pression sur la touche ALT, l'heure est remplacée par la date.
Une deuxième pression sur la touche ALT bascule l'affichage 2
Ligne Affichage d'état 1
1
2
3
4
5
6

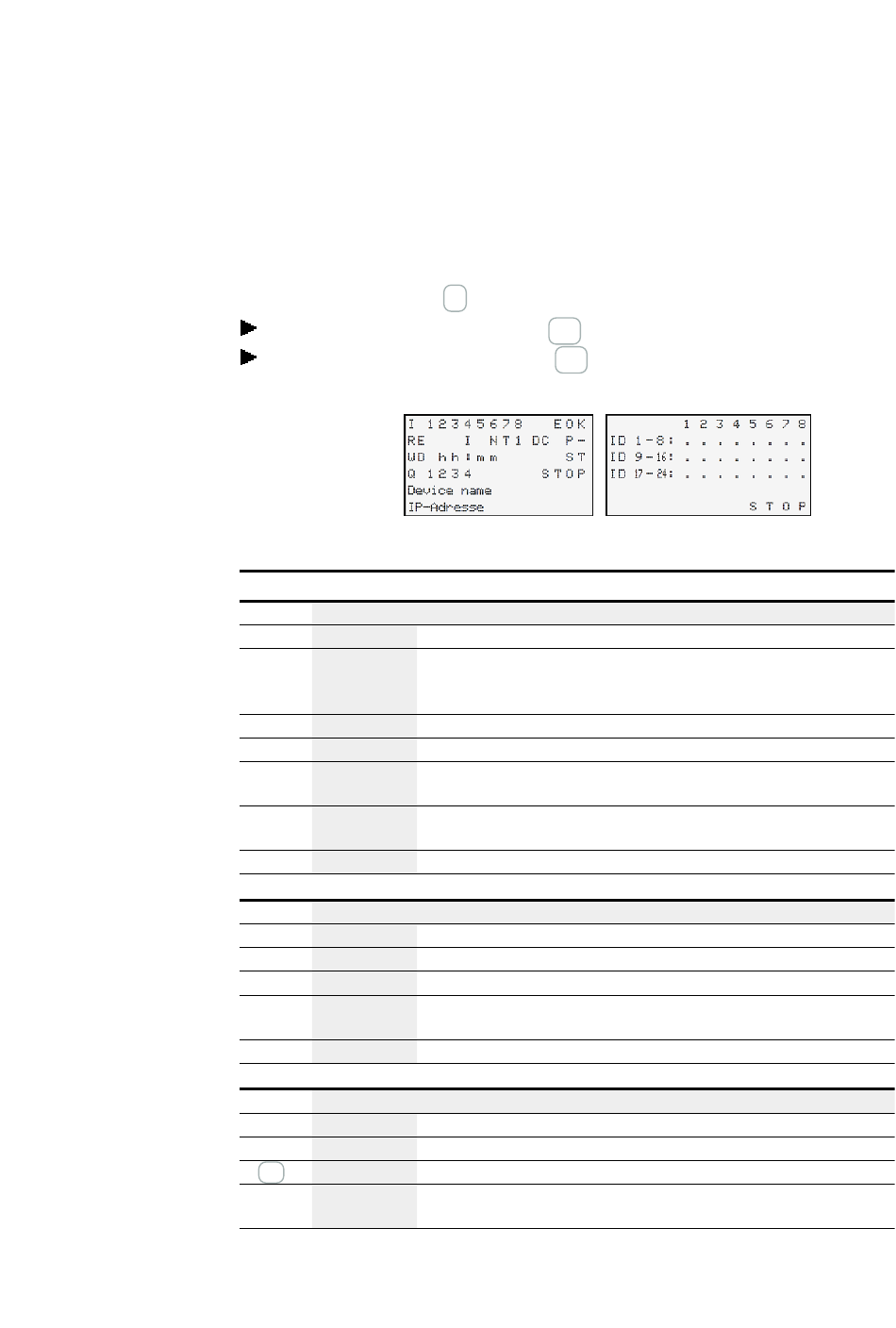

Fig. 53: Affichages en anglais au démarrage de l'appareil de base easyE4
Affichage d'état 1
Ligne 1 État Ethernet pour l'appareil de base sans affichage à DEL pour le diagnostic
I........
EOF
ECN
EOK
ENW
ENM
EER
Ligne 2 Réglages dans le programme actuel
RE
I
NT
CC
P
Ligne 3 Configuration actuelle de l'appareil
WD
hh:mm
1xALT DD-MM-YYY
ST
easyE4 07/20 MN050009 FR www.eaton.com
Entrées, un numéro est affiché en cas d'activité (1, 2, 3, ..., 8)
L'interface Ethernet est inactive,
aucun câble Ethernet branché, tension d'alimentation désactivée
l'interface est inactive, l'appareil easyE4 ne possède pas d'adresse IP
Le câble Ethernet est raccordé
Adresse IP Ethernet disponible, NET non configuré
Le flux de données NET fonctionne, tous les participants NET fonc-
tionnent
Le flux de données NET fonctionne, un ou plusieurs participants NET sont
indisponibles
Conflit ou erreur Ethernet, p. ex. : double adresse IP, collision d'adresses
Rémanence active
Anti-rebond des entrées activé
Participants NET avec ID NET (ici : 1)
Affichage du type d'alimentation électrique CA ou CC de l'appareil de
base
Touches P, inactives (-) ou actives (+)
Jour de la semaine
Heure de l'appareil
Affichage de la date de l'appareil au format configuré
Comportement au démarrage configuré pour l'appareil,
aucun affichage – un démarrage automatique est possible
3. Mise en service
3.3 Mise en marche
Affichage d'état 2
