4. Utilisation
4.5 Le premier programme EDP
4.5.1 Création d'un schéma
150
Tout schéma gère quatre contacts et une bobine montés en série. L'afficheur permet de
visualiser 6 champs d'un schéma de commande.
Le déplacement du curseur s'effectue à l'aide des touches de direction
vant la trame invisible du schéma de commande.
Navigation dans le schéma

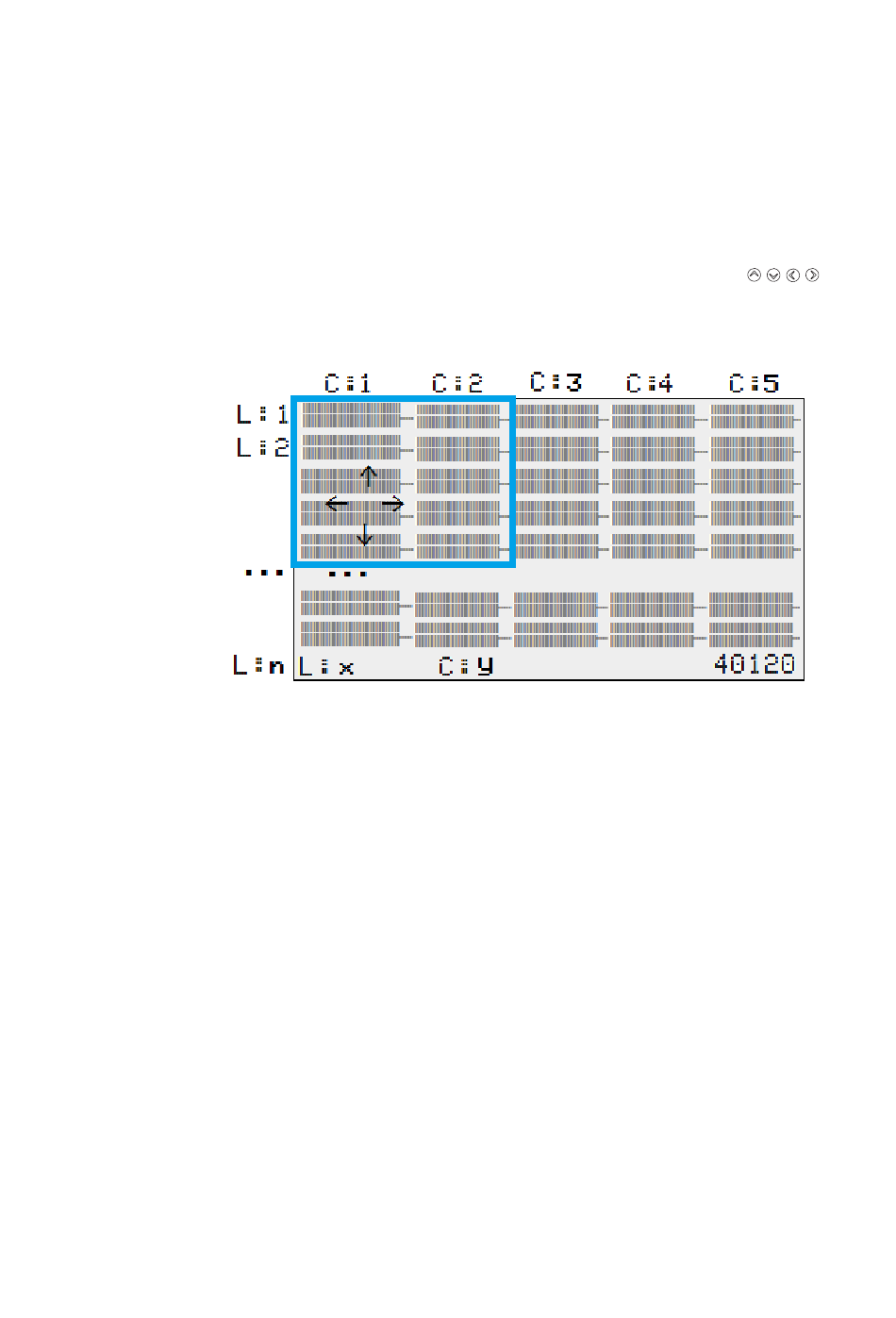

Fig. 72: Champs sur le schéma
Les quatre premières colonnes C correspondent aux champs réservés aux contacts ;
la cinquième correspond au champ réservé aux bobines. Chaque ligne L constitue une
branche de circuit.
Tout appareil easyE4 met automatiquement sous tension le premier contact.
L'exemple suivant est conçu pour la commande d'une lampe. L'appareil easyE4 se
charge du câblage et des tâches du schéma inhérent.
