2. Installation
2.3 Montage
2.3.1.1 Montage sur profilé-support
52
1. Placez l'appareil de base en biais sur l'arête supérieure du profilé-support.
2. Pressez ensuite légèrement l'appareil vers le bas, contre le profilé-support, jus-
qu'à ce qu'il vienne s'encliqueter sur l'arête inférieure de ce dernier.
Le mécanisme à ressort enclenche automatiquement l'appareil.
1 mm (0.04")
7.5 mm (0.29")
15 mm (0.59")

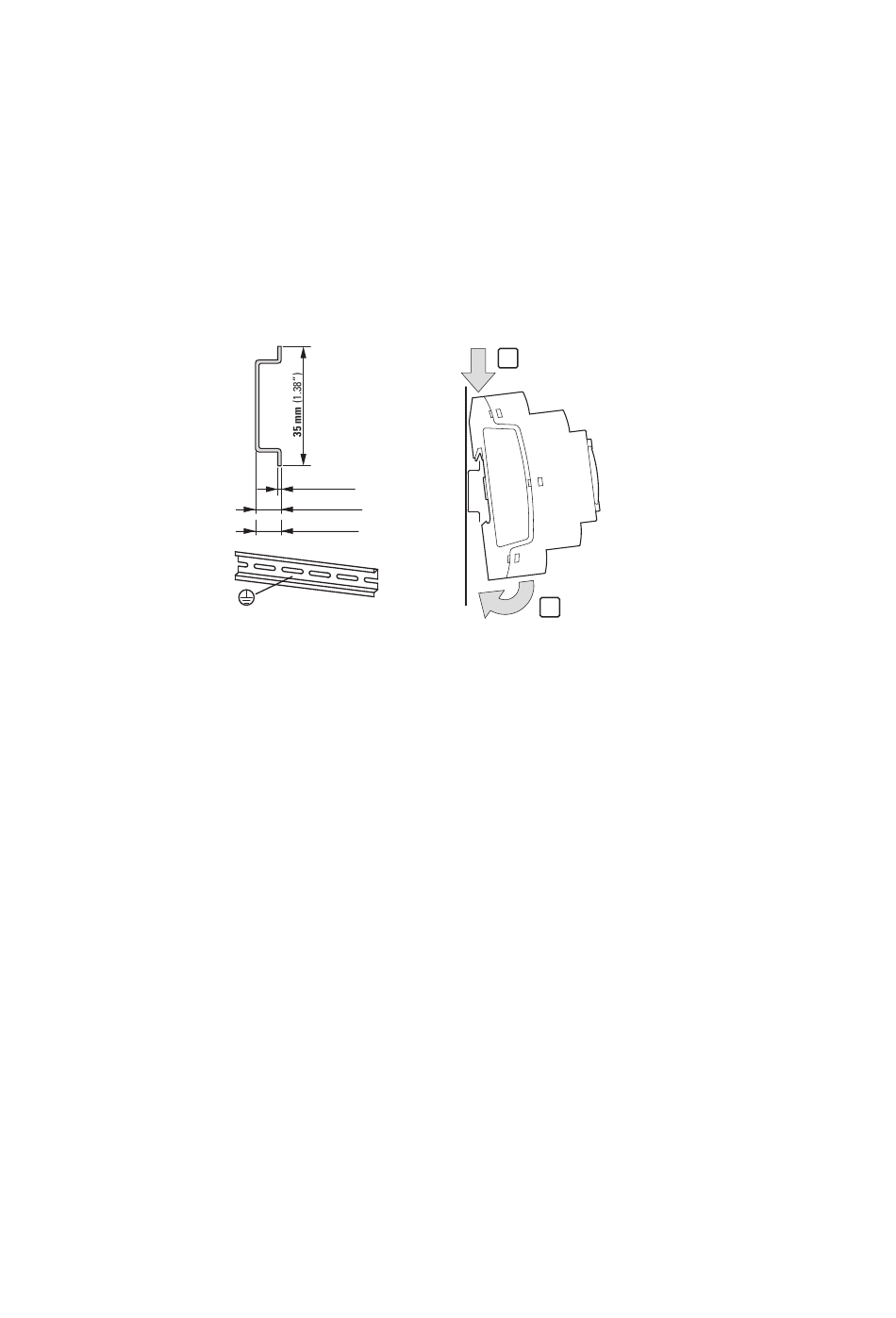

Fig. 6: Montage sur profilé-support selon CEI/EN 60715
3. Vérifiez rapidement la bonne fixation de l'appareil.
Le montage vertical sur profilé-support s'effectue de la même manière.
easyE4 07/20 MN050009 FR www.eaton.com
1
2
