Le module fonctionnel de type compteur permet de compter des impulsions qui arrivent
au niveau de l'entrée de comptage C_. Vous pouvez définir le sens de comptage.
Le comptage dépend du temps de cycle. La durée d'une impulsion doit par
suite être supérieure au double du temps de cycle.
Le module fonctionnelCH - Compteur rapide→ page 303 est disponible
pour des impulsions plus courtes.
En ce qui concerne le module fonctionnel "Compteur", vous pouvez définir une consigne
inférieure et une consigne supérieure qui seront utilisées comme valeurs
comparatives ; vous pouvez également indiquer une valeur de départ.
Généralités

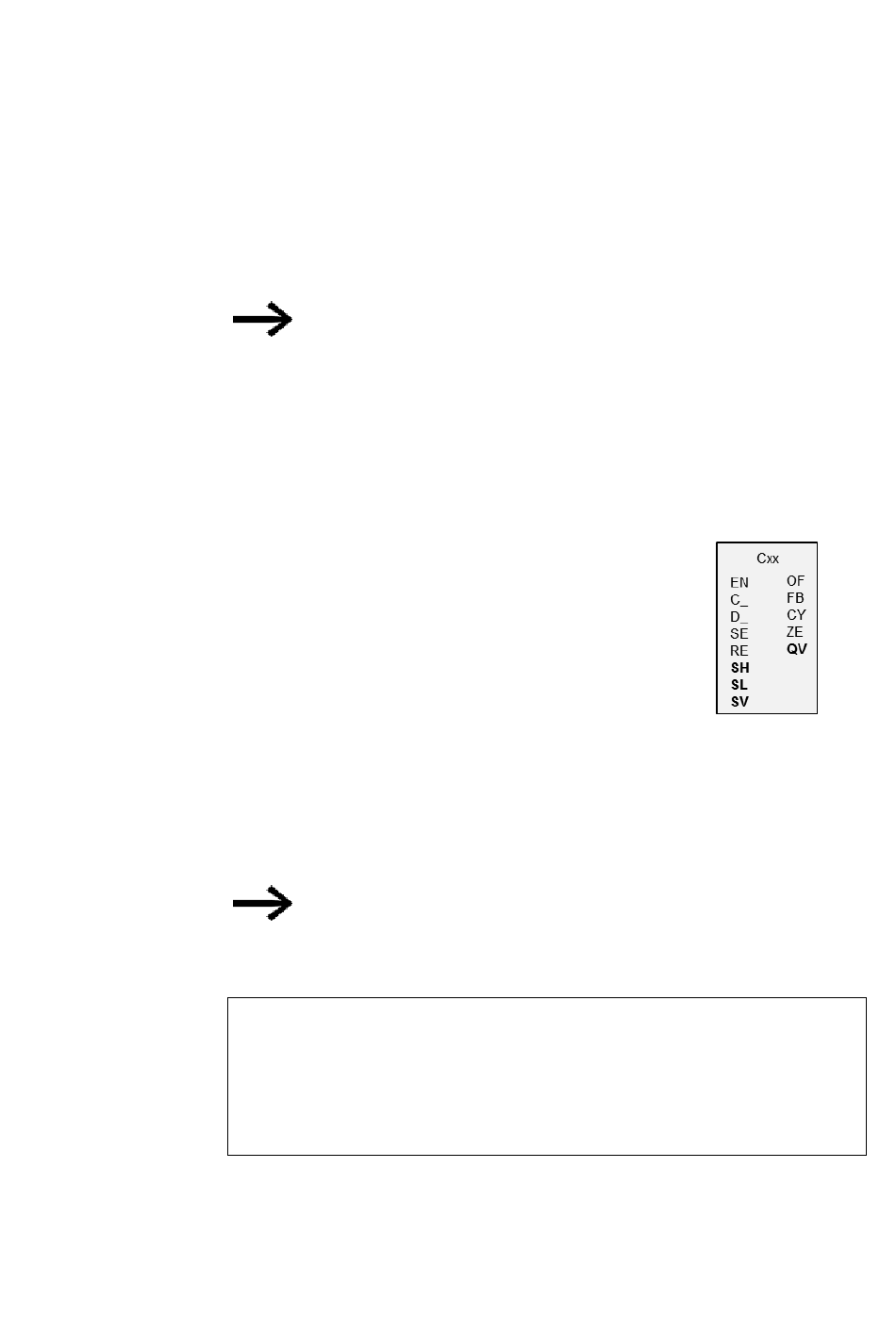

Les appareils de base easyE4 mettent à disposition 32 comp-
teur C01...C32 (Counter). Chaque compteur peut compter dans
l'ordre croissant ou décroissant et fonctionne comme compte
de doubles-mots.
Principe de fonctionnement
Vous pouvez saisir des valeurs limites supérieures et inférieures comme valeurs com-
paratives. Les sorties correspondantes du module commutent en fonction de la valeur
RÉELLE déterminée. Une valeur de départ peut être prédéfinie sur l'entrée SV.
Les compteurs C01...C32 dépendent du temps de cycle.
Pour la méthode de programmation EDP :
La durée d'une impulsion de comptage doit être supérieure au
double du temps de cycle. Pour des impulsions plus courtes,
employez le module fonctionnel CH, Compteur rapide.
ATTENTION
Évitez les états de commutation imprévisibles.
N'enclenchez les modules fonctionnels C, CF, CH et CI qu'à un seul
emplacement du programme.
Le cas contraire, les positions antérieures des compteurs sont écra-
sées.
