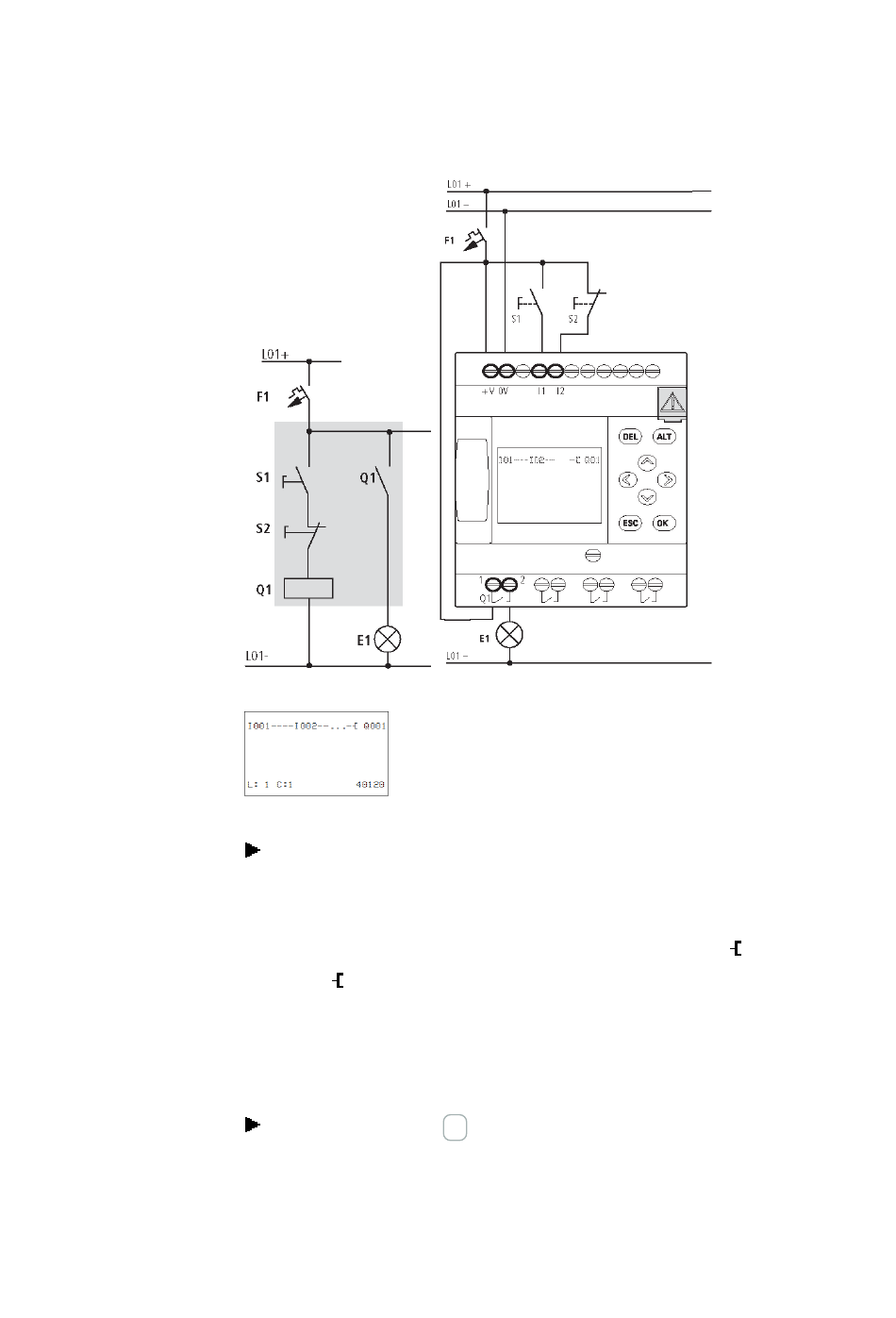

Fig. 73: Commande d'une lampe
Fig. 74: Schéma avec entrées I 01, I 02 et sortie Q 1
Procédez à présent au câblage du schéma de commande comme indiqué ci-après.
Dans cet exemple, les commutateurs S1 et S2 sont placés en entrée. Leurs contacts
et
sont reliés aux bornes d'entrée dans le schéma standard.
I001
I002
Le relais Q1 est représenté dans le schéma par la bobine de relais
Le symbole indique la fonction de la bobine : il s'agit ici d'une bobine de relais avec
fonction contacteur.
Q001
Du premier contact à la bobine de sortie
Le câblage à l'aide des appareils easyE4 s'effectue de l'entrée vers la sortie. Le premier
contact d'entrée est
I001
Appuyez sur la touche OK.
easyE4 prédéfinit le premier contact
easyE4  07/20 MN050009 FR  www.eaton.com
est l'une des sorties du module easyE4.
.
à l'emplacement du curseur.
I001
4. Utilisation
4.5 Le premier programme EDP
.
Q001
151
