6. Modules fonctionnels
6.1 Modules fabricant
294
Divers
Diagrammes fonctionnels
.........
1
2
3
4
5
6
7
8
9
10
11
A

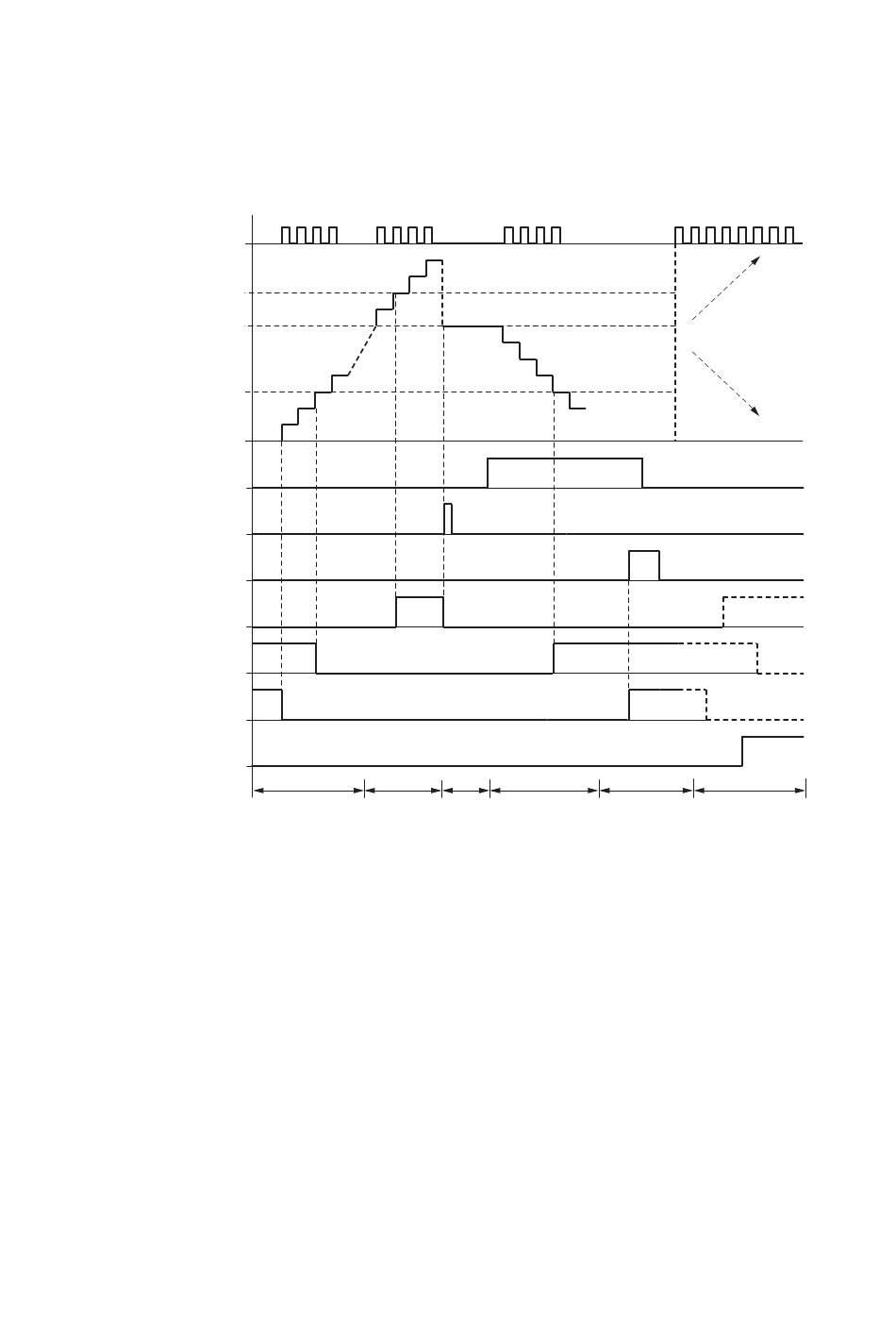

Fig. 158: Diagramme fonctionnel d'un compteur
Légende de la figure
1 : entrée de comptage C..C_
2 : valeur limite supérieure SH
3 : valeur de départ SV
4 : valeur limite inférieure SL.
5 : sens de comptage, bobine C..D
6 : validation de la valeur de départ, bobine C..SE.
7 : bobine de remise à zéro C..RE.
8 : contact (contact à fermeture) C..OF : valeur limite supérieure atteinte ou dépassée.
9 : contact (contact à fermeture) C..FB : valeur limite inférieure atteinte ou dépassée.
10 : C..ZE = 1, si valeur RÉELLE égale à zéro.
11 : C..CY = 1, en cas de sortie de la plage de valeurs.
• Plage A :
– Le compteur possède la valeur zéro.
easyE4 07/20 MN050009 FR www.eaton.com
.........
B C D
. . . . . . .
E F
