6. Modules fonctionnels
6.1 Modules fabricant
Saisie de valeurs

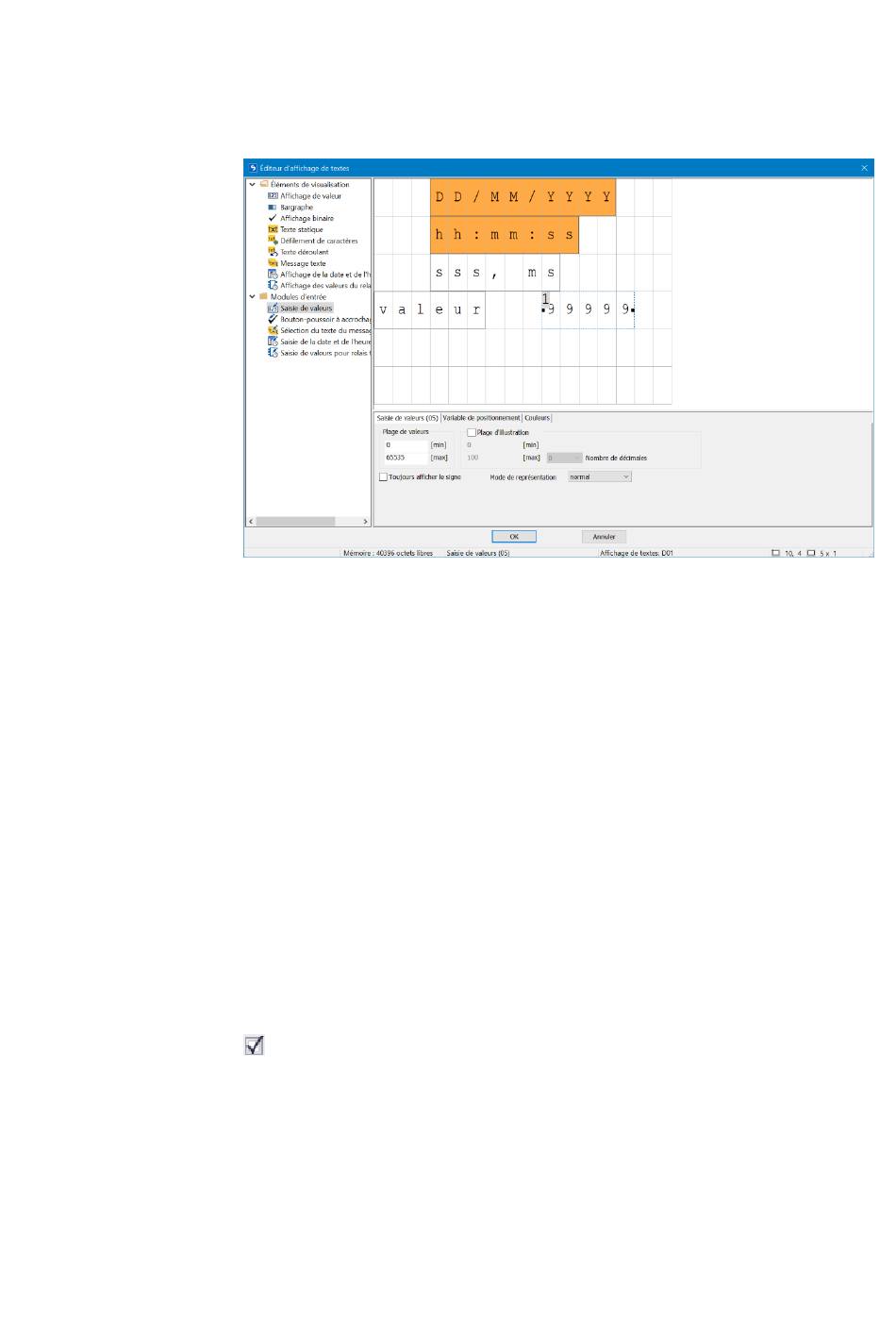

Des saisies sont également possibles à partir de l'écran et du clavier de easyE4. À cet
effet, glisser l'élément <Saisie de valeurs> sur l'écran. L'élément Saisie de valeurs est
indexé par <99999>. Le petit <1> identifie l'élément pour la saisie de valeurs. Le texte
<Valeur de CONSIGNE> est un propre élément d'affichage du type Texte statique. Il
décrit la fonction de la valeur à saisir.
La valeur est écrite après la saisie d'une "variable de positionnement", qui se sélec-
tionne à l'aide de l'onglet correspondant. Les saisies des paramètres permettent à leur
tour une mise à l'échelle. Cette fonction s'active en activant la "plage d'illustration".
La plage de valeurs pouvant être écrite dans la variable de positionnement se ren-
seigne dans la "Plage de valeurs". La plage de valeurs de 0...65535 maximale possible
pour une largeur de mot est par exemple sélectionnée ici. En vue de la simplification
pour l'opérateur, une saisie doit uniquement être possible dans la plage de 0...100. Cela
est par ex. utile pour la saisie d'une hauteur de remplissage d'un récipient, pour laquelle
une valeur de remplissage en pourcentage est suffisamment précise. En tel cas, une
plage d'illustration de 0...100 est alors indiquée.
Exemple : si l'opérateur saisit 40, une valeur de : 65535*0,4=26214 est inscrite dans la
variable de positionnement.
Plage d'illustration
Lorsque la case est cochée, il est possible de configurer la plage d'illustration de
l'élément Saisie de valeurs. En cas de saisie dans le champ [max] de la valeur <1000>
par exemple, la saisie de valeurs est alors limitée à 4 caractères, c.-à-d. <9999>.
