2.4.6 Raccordement des sorties à relais
Les appareils de base et appareils d'extension EASY-E4-UC-... et EASY-E4-AC-... pos-
sèdent des sorties à relais.
Q1 Qn
1 2 1 2
0 V/N
L1, L2, L3/24 - 250 V AC
12 - 220 V DC
EASY-E4-UC-12RC1(P) EASY-E4-UC-8RE1(P)
EASY-E4-UC-12RCX1(P) EASY-E4-UC-16RE1(P)
EASY-E4-AC-12RC1(P) EASY-E4-AC-8RE1(P)
EASY-E4-AC-12RCX1(P) EASY-E4-AC-16RE1(P)

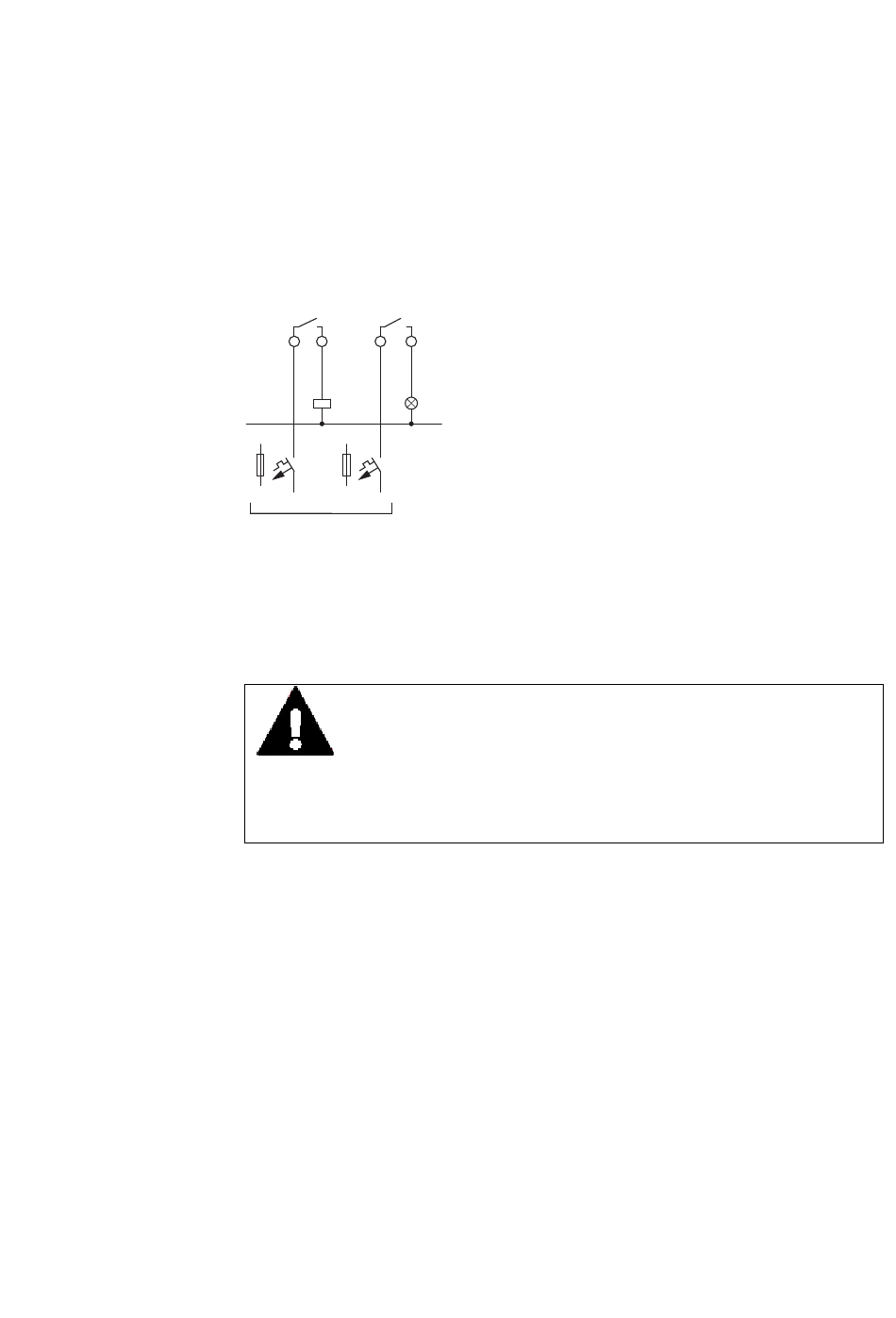

Fig. 17: Raccordement des sorties à relais
DANGER
Respectez les caractéristiques techniques des relais.
Respectez la limite de tension maximale de 250 V CA au niveau du
contact d'un relais.
Une tension supérieure peut provoquer des décharges au niveau du
contact et détruire ainsi l'appareil ou une charge raccordée.
