6. Modules fonctionnels
6.1 Modules fabricant
Principe de fonctionnement avec mode de fonctionnement Relais temporisé, avec
retard à la chute avec et sans commutation aléatoire
Commutation aléatoire, avec et sans réactivation
Le contact du relais temporisé commute de façon aléatoire au sein de la plage de
valeurs de CONSIGNE.
Réactivation
Si la temporisation s'écoule et que la bobine de commande est de nouveau activée puis
désactivée, la valeur RÉELLE est mise à zéro. La temporisation s'écoule à nouveau inté-
gralement à partir de la valeur de CONSIGNE.

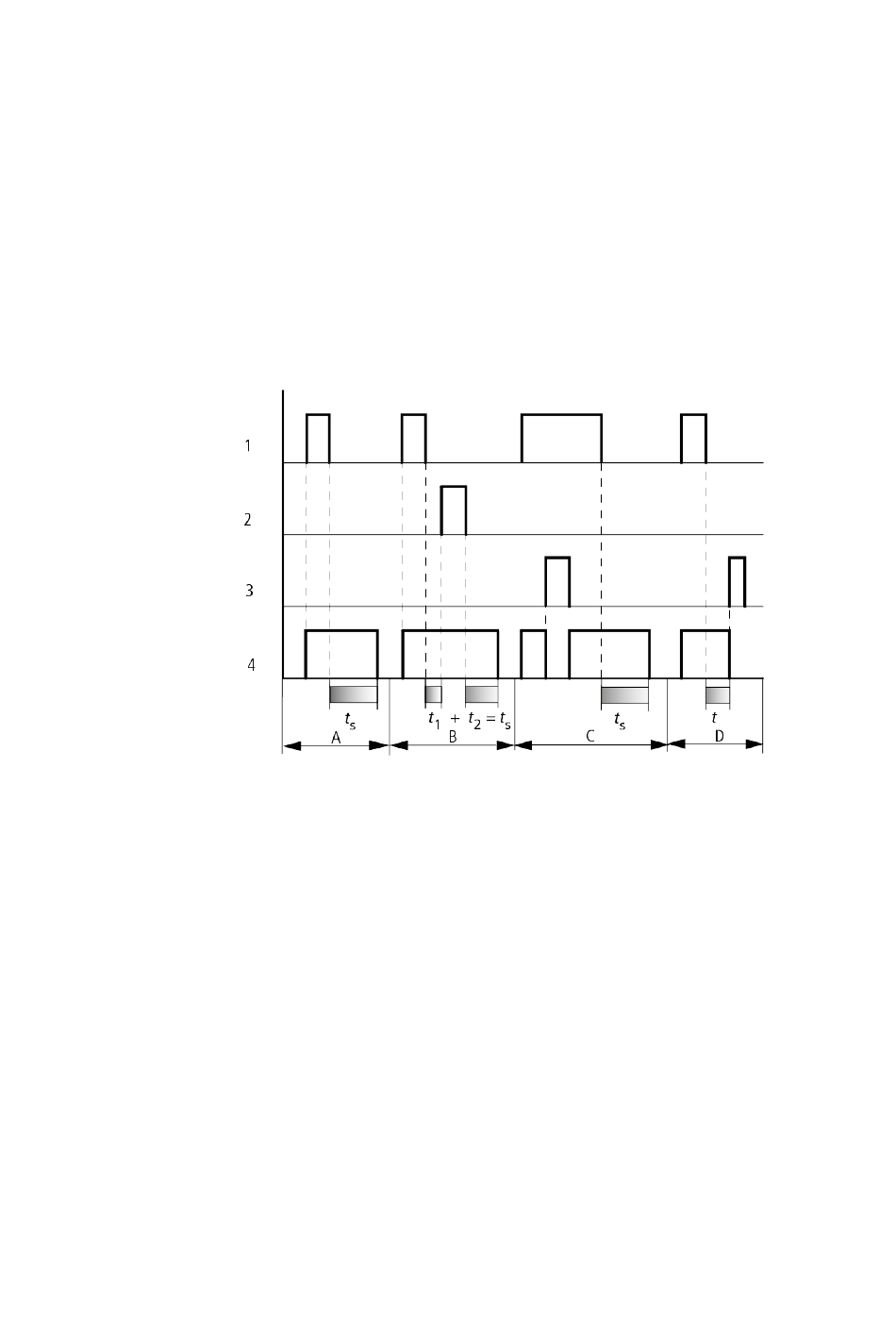

Fig. 134: Diagramme fonctionnel Relais temporisé avec retard à la chute
(avec/sans commutation, avec/sans réactivation)
1 : bobine de commande T..EN
2 : bobine d'arrêt T..ST
3 : bobine de remise à zéro T..RE
4 : contact (contact à fermeture) T..Q1
ts : heure de CONSIGNE.
Plage A : la temporisation s'écoule après coupure de la bobine de commande.
Plage B : la bobine d'arrêt stoppe l'écoulement de la temporisation.
Plage C : la bobine de remise à zéro réinitialise le relais et le contact.
Une fois que la bobine de RAZ retombe, le relais reprend son fonctionnement normal.
Plage D : la bobine de RAZ remet à zéro le relais et le contact durant l'écoulement de la temporisation.
