2. Installation
2.4 Bornes de raccordement
2.4.4 Raccordement des entrées tout-ou-rien
60
Les entrées des appareils easyE4 commutent électroniquement.
Tout contact raccordé une fois via une borne d'entrée peut être réutilisé à volonté
comme contact dans le schéma de commande.
Raccordez les contacts, p. ex. boutons-poussoirs ou interrupteurs, aux bornes d'entrée
de l'appareil easyE4.
AC: L 100 - 240 V AC/DC (cULus 100 - 110 V DC)
UC: 12, 24 V DC/24 V AC
DC: 24 V DC
0 V/N
0 V I1 I2
EASY-E4-DC-12TC1(P)
EASY-E4-DC-12TCX1(P)

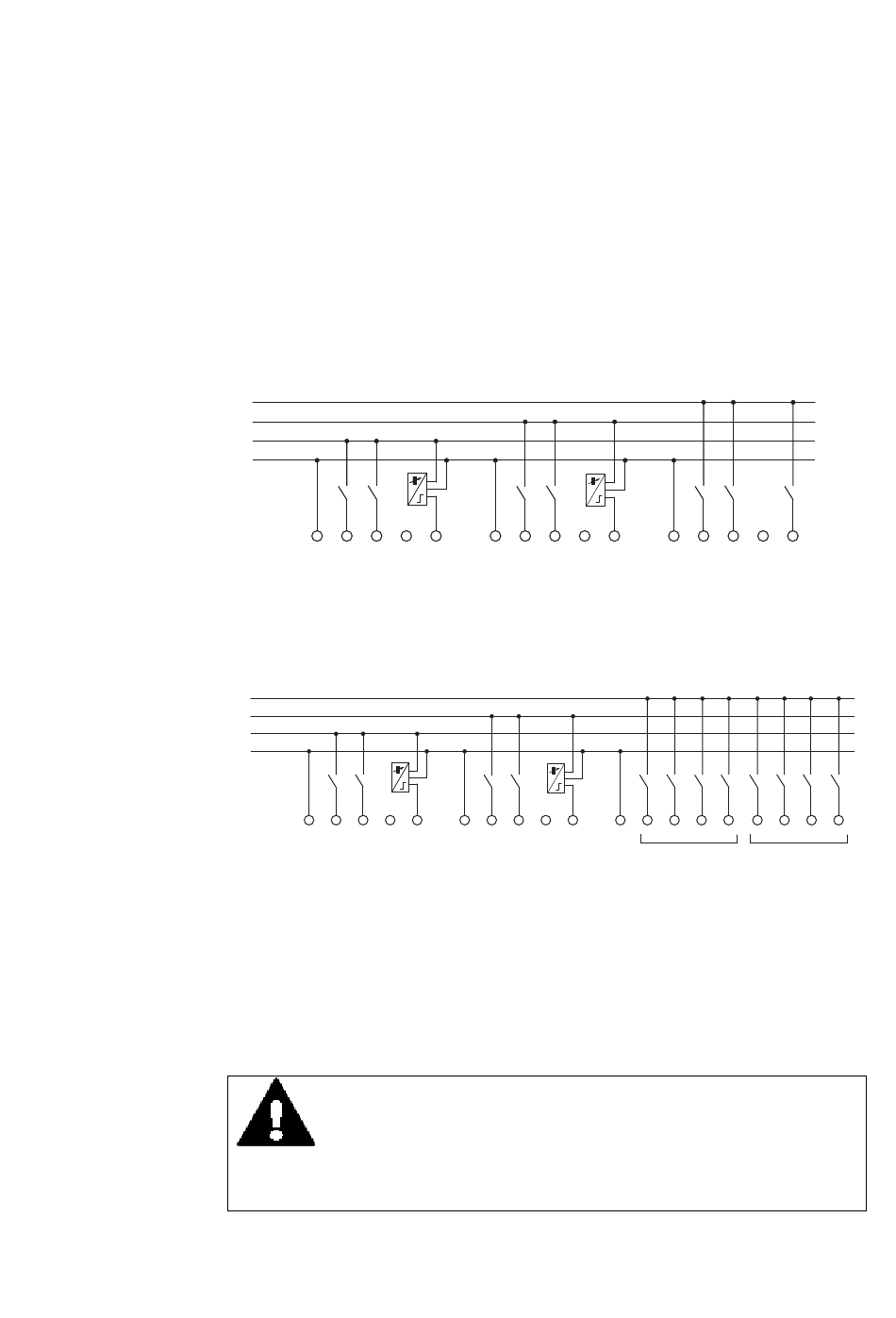

Fig. 13: Raccordement des entrées tout-ou-rien des appareils de base
AC: L 100 - 240 V AC/DC (cULus 100 - 110 V DC)
UC: 12, 24 V DC/24 V AC
DC: 24 V DC
0 V/N
0 V I1 I2 I3
EASY-E4-DC-8TE1(P)
EASY-E4-DC-16TE1(P)
Fig. 14: Raccordement des entrées tout-ou-rien des extensions
En fonction de la version du matériel, vous disposez de 8 entrées tout-ou-rien (I1 .. I8)
avec les appareils de base
Un appareil d'extension possède 4 (I1 .. I4) ou 8 (I1 .. I8) entrées.
Particularités à propos des extensions EASY-E4-AC-...
DANGER !
Raccordez les entrées I1-I4 des appareils d'extension de type CA
conformément aux consignes de sécurité des normes CEI, VDE, UL et
CSA, c'est-à-dire à la phase à laquelle est raccordée la tension
d'alimentation. Dans le cas contraire, l'appareil ne reconnaît pas le
easyE4 07/20 MN050009 FR www.eaton.com
I3 In 0 V I1 I2
EASY-E4-UC-12RC1(P)
EASY-E4-UC-12RCX1(P)
In 0 V I1 I2 I3 In
EASY-E4-UC-8RE1(P)
EASY-E4-UC-16RE1(P)
I3 In N I1 I2
EASY-E4-AC-12RC1(P)
EASY-E4-AC-12RCX1(P)
N I1 I2 I3 I4
EASY-E4-AC-8RE1(P)
EASY-E4-AC-16RE1(P)
I3 In
I5 I6 I7 I8
