Description De L'appareil - Aventics RCM Mode D'emploi

1
10

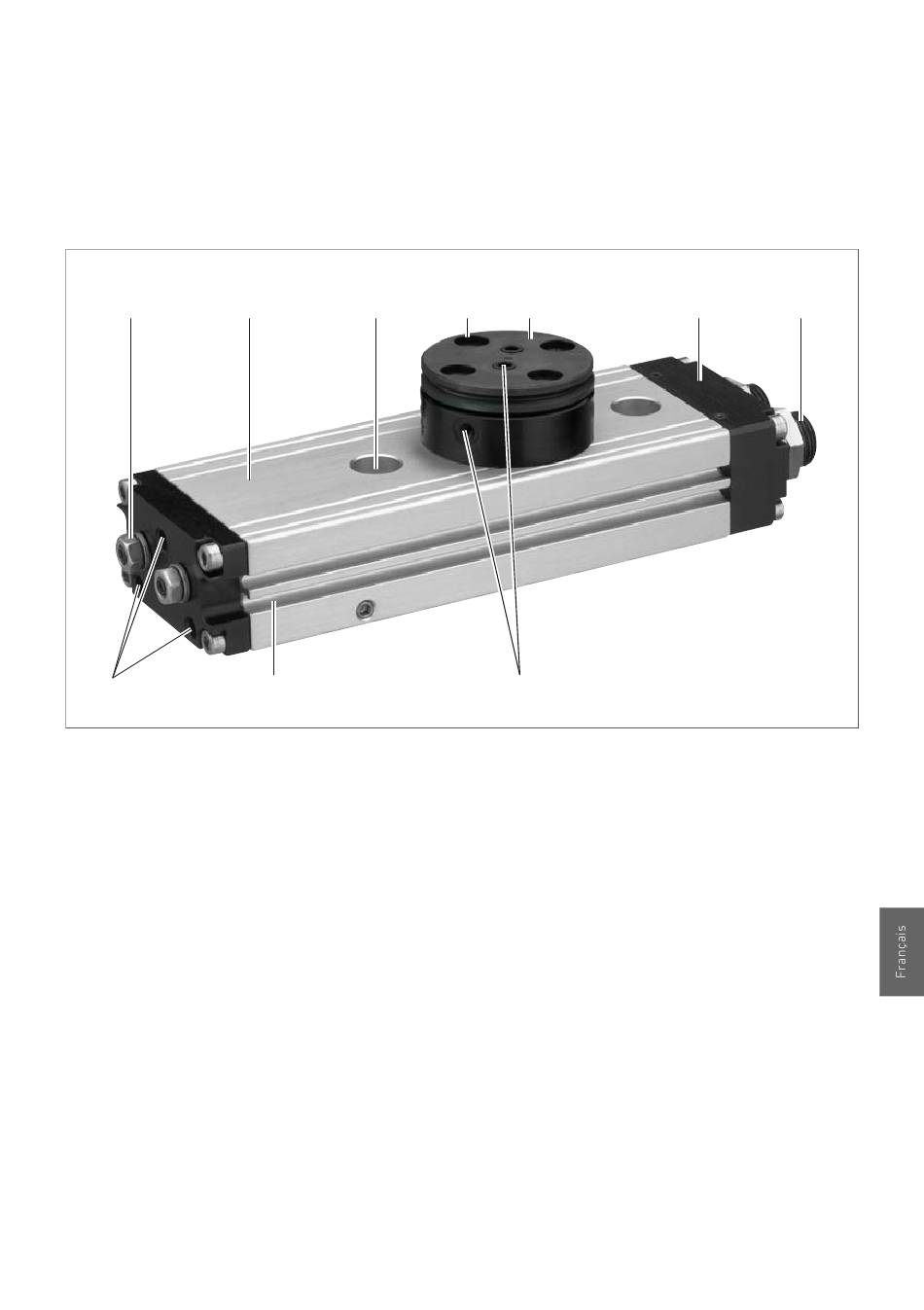

Fig. 1: Vue d'ensemble pour l'unité de rotation RCM (version avec position intermédiaire et passage d'air
intégrés et avec élément d'amortissement élastique)
1 Système de position intermédiaire (IP)
2 Corps de base
3 Taraudages/trous lisses avec trous de
centrage pour fixer l'unité de rotation RCM
4 Taraudages avec trou de centrage pour
fixer des charges utiles
5 Bride rotative
4

Description de l'appareil

2 3
9
AVENTICS | RCM | R499050098–BDL–001–AD
4 5
8
6 Couvercle de terminaison
7 Système de fin de course (avec réglage
d'angle et amortissement)
– amortissement élastique (SE)
– amortissement hydraulique (SH)
8 Passage d'air (AP)
9 Rainures de capteurs
10 Raccords pneumatiques
Description de l'appareil
6 7
