86 AVENTICS | RCM | R499050098–BDL–001–AD
Montage
1
RCM
A
0
B
p

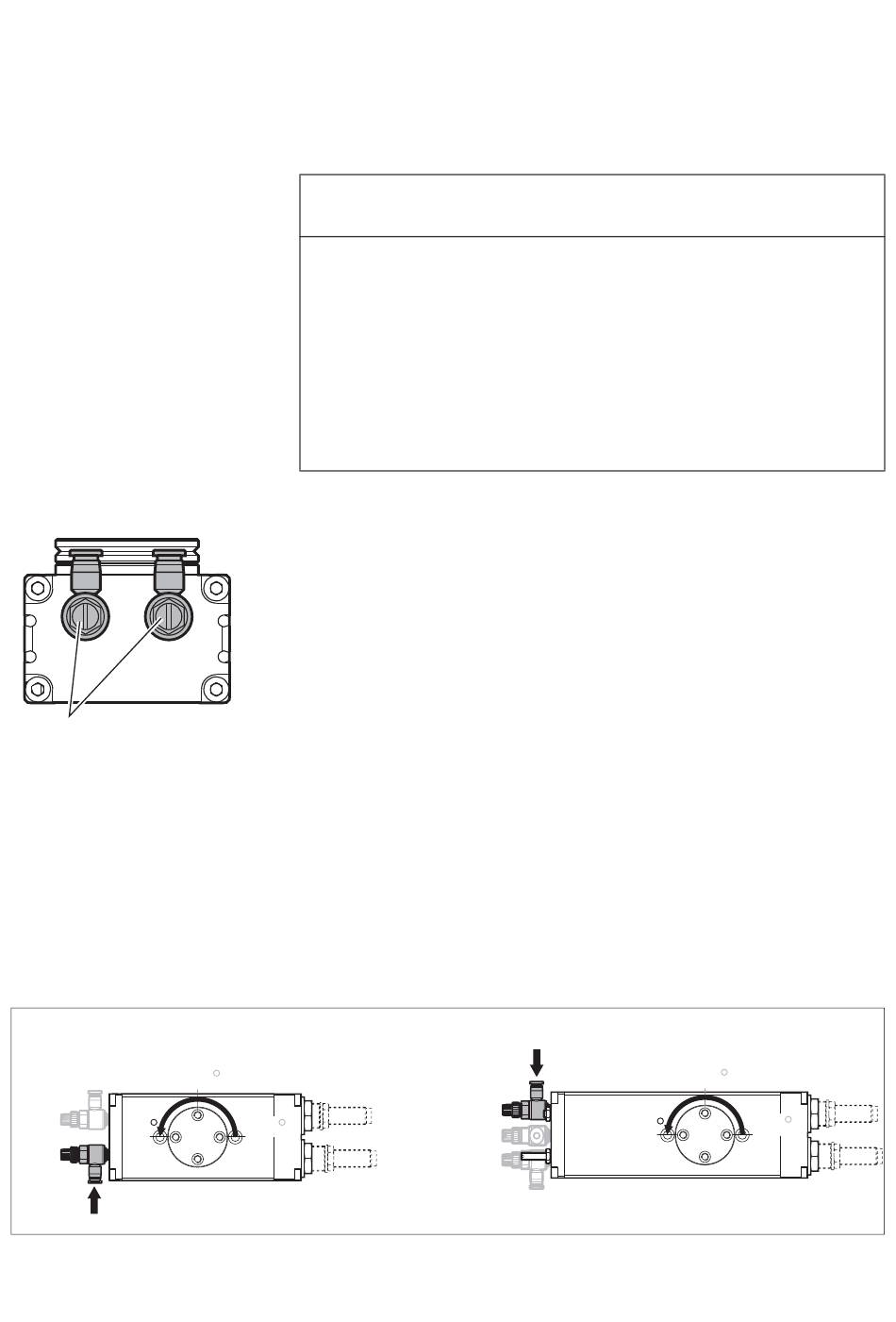

Fig. 10: Raccordement de l'air comprimé B pour la position fin de course 0°
5.2
Risque de confusion des raccords pneumatiques
Les raccords pneumatiques A et B ne sont pas alignés de
manière uniforme chez RCM et RCM-...-IP. Lors d'une
confusion des raccords, des fonctionnements erronés
peuvent se produire.
Respecter les consignes ci-dessous concernant le
O
raccord correct de l'air comprimé..
5.2.1
Utiliser des limiteurs de débit unidirectionnel (1) à limitation
d'échappement pour régler la vitesse de rotation.
1. Monter les limiteurs de débit unidirectionnel directement
dans les raccords pneumatiques.
2. Raccorder les limiteurs de débit unidirectionnel.
3. Fermer en premier lieu entièrement tous les limiteurs de
débit unidirectionnel montés en série.
4. Puis les ouvrir de nouveau d'un tour.
5.2.2
1. Ouvrir les raccords A et C à l'échappement (C seulement
chez RCM-...-IP).
2. Appliquer de l'air comprimé au raccord B.
90
180

Raccords pneumatiques

REMARQUE
Monter les limiteurs de débit unidirectionnel
Position fin de course 0° (sens anti-horaire)
p
B
C
A
RCM-...-IP
90
0
180
