30 AVENTICS | RCM | R499050098–BDL–001–AD
Wartung
7.2 Hydraulische Stoßdämpfer wechseln
Entlüften Sie die Anlage.
O
Sichern Sie den Drehflansch gegen unkontrolliertes
O
Rotieren.
1. Lösen Sie die Kontermutter (1) des Stoßdämpfers.
2. Drehen Sie den alten Stoßdämpfer (2) aus der
Anschlaghülse heraus.
3. Drehen Sie den neuen Stoßdämpfer bis zum Endanschlag in
die Anschlaghülse hinein.
4. Fixieren Sie den Stoßdämpfer und ziehen Sie die
Kontermutter (1) wieder an.
5. Justieren Sie das Endlagensystem neu (siehe
„Endlagensystem (SE/SH) justieren" auf Seite 20).

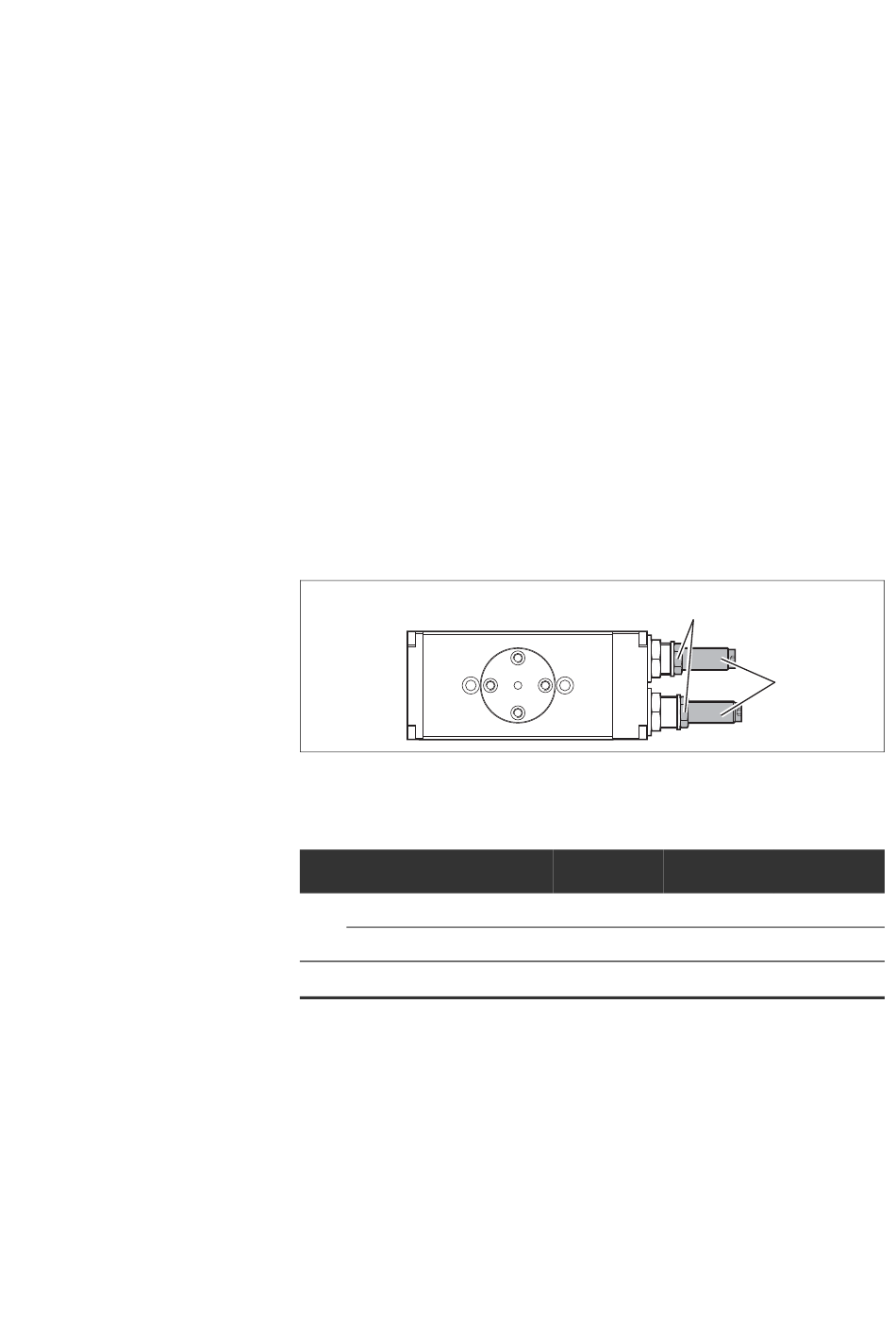

Abb. 21: Hydraulische Stoßdämpfer wechseln
Tabelle 11: Schlüsselweiten SW und Anzugsdrehmomente M
RCM-12
1 SW
M
A
2 SW
1)
Innensechskant
RCM-16
11 13
4 6
1) 1)
3 3
1
2
A
RCM-20 RCM-25
15 17
10 15
1)
3 10
