RCM
p
A
0
B

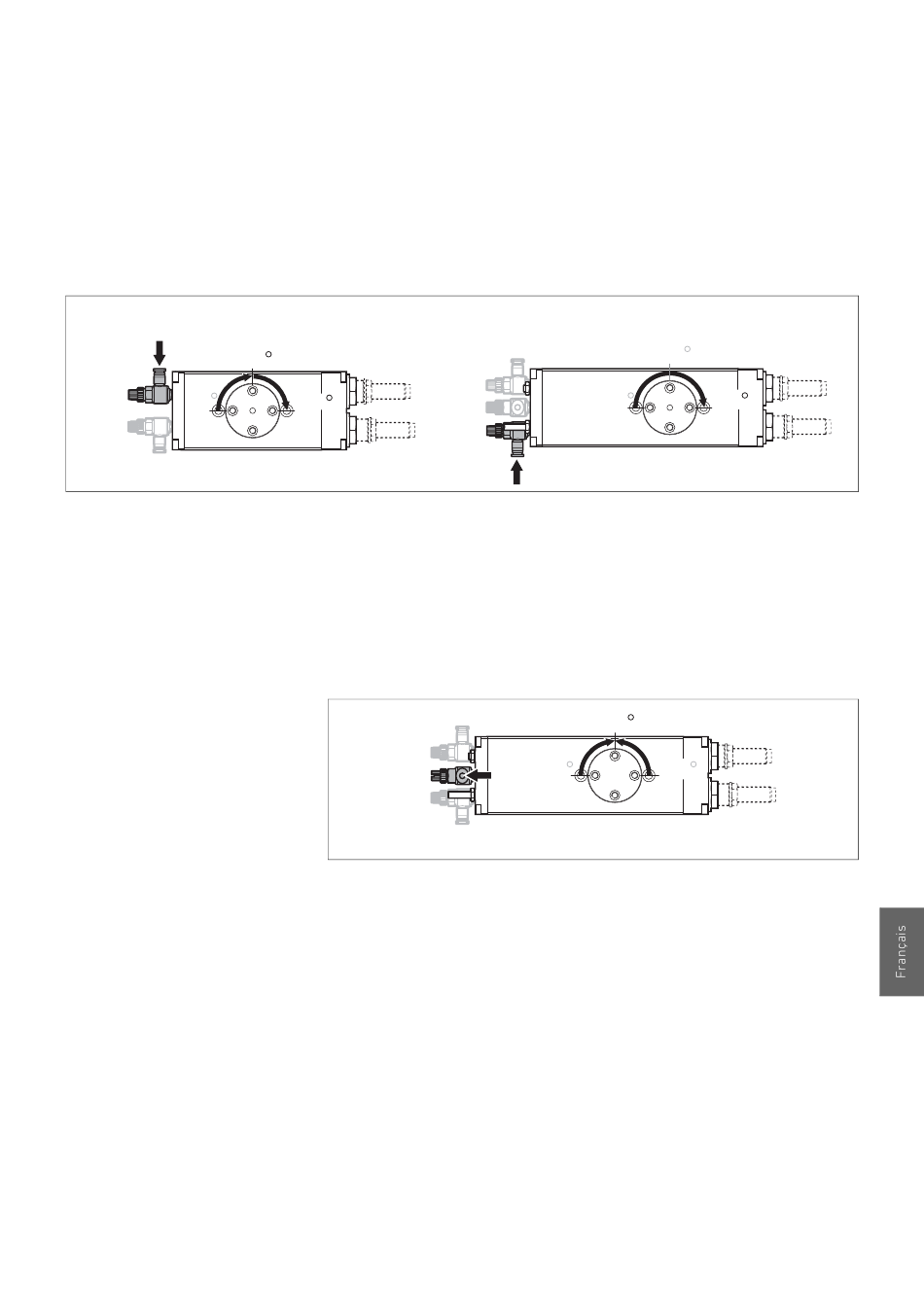

Fig. 11: Raccordement de l'air comprimé A pour la position fin de course 90°/180°
5.2.3 Position fin de course 90°/180° (sens horaire)
1. Ouvrir les raccords B et C à l'échappement (C seulement
chez RCM-...-IP).
2. Appliquer de l'air comprimé au raccord A.
90
180
5.2.4 Position intermédiaire 90° (seulement
chez RCM-...-IP)
1. Ouvrir les raccords A et B à l'échappement.
2. Appliquer de l'air comprimé au raccord C.
B
C
A
Fig. 12: Raccordement de l'air comprimé C pour la position
intermédiaire 90°
AVENTICS | RCM | R499050098–BDL–001–AD
RCM-...-IP
B
C
A
p
0
p
90
0 180
90
180
87
Montage
