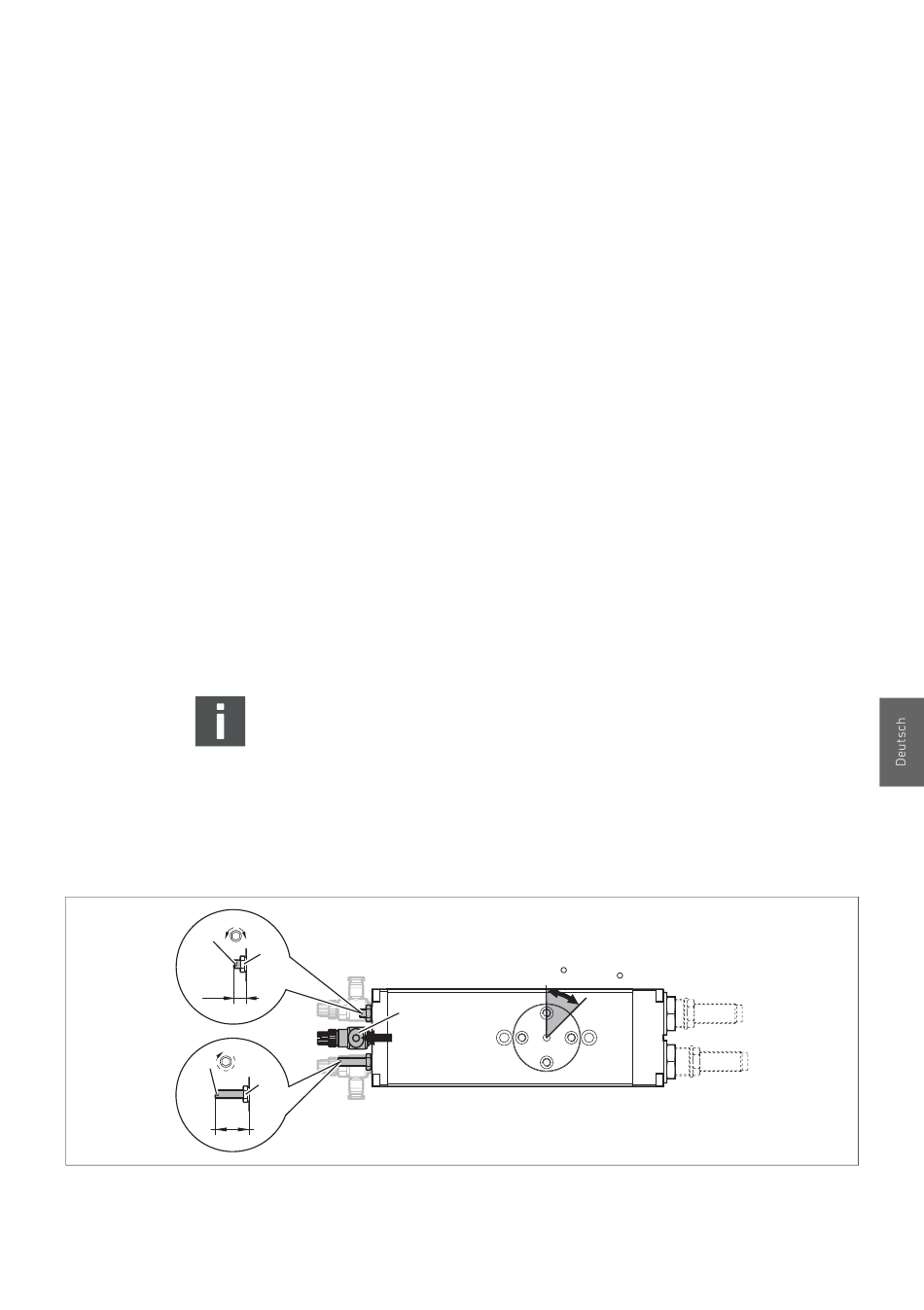

Abb. 17: Justieren der Zwischenstellung 90° – 110°
6.2.2 Zwischenstellung 90° – 110° justieren
Angaben zur Schlüsselweite SW und zum Anzugsdrehmoment
M finden Sie in Tab. 8, auf Seite 26.
A
1. Beaufschlagen Sie nur Anschluss C mit Druckluft (1).
2. Lösen Sie die Kontermutter (4) des
Zwischenstellungsbolzens (5) am Anschluss A.
3. Drehen Sie den Zwischenstellungsbolzen (5) bis zum
Anschlag heraus.
4. Lösen Sie Kontermutter (2) des Zwischenstellungsbolzens
(3) am Anschluss B.
5. Justieren Sie den Zwischenstellungsbolzen (3) auf die
gewünschte Zwischenstellungsposition.
6. Fixieren Sie den Zwischenstellungsbolzen (3) und ziehen Sie
die Kontermutter (2) wieder an.
7. Drehen Sie den Zwischenstellungsbolzen (5) wieder hinein
bis am Drehflansch kein Winkelspiel mehr von Hand
spürbar ist.
Überdrehen des Zwischenstellungsbolzens führt zu
mehrfachen Zwischenstellungen.
8. Fixieren Sie den Zwischenstellungsbolzen (5) und ziehen Sie
Kontermutter (4) wieder an.
9. Überprüfen Sie die Zwischenstellungsposition.
+
2
1
B
p
C
A
4
AVENTICS | RCM | R499050098–BDL–001–AD
90
110
25
Inbetriebnahme
