12 AVENTICS | RCM | R499050098–BDL–001–AD

Montage

5 Montage
Beschädigung des Drehmoduls
Bei gewaltsamer Einwirkung auf das Drehmodul RCM kann
es zu Beschädigungen des Drehflansches kommen.
Wirken Sie nicht gewaltsam auf den Drehflansch ein,
O
verwenden Sie passendes Werkzeug und befolgen Sie
die Montagehinweise.
5.1

Einbau und Befestigung

5.1.1

Einbauplatz

Achten Sie auf genügend Einbauplatz für
O
– pneumatische Anschlüsse mit Drosselrückschlagventilen
und Justage des Zwischenstellungssystems (1),
– Montage der Sensorbefestigung (2)
Empfehlung: Montieren Sie den Sensor auf eine
gemeinsame Sensornutenseite.
– Justage des Endlagensystems mit Winkelstellung (3).
1

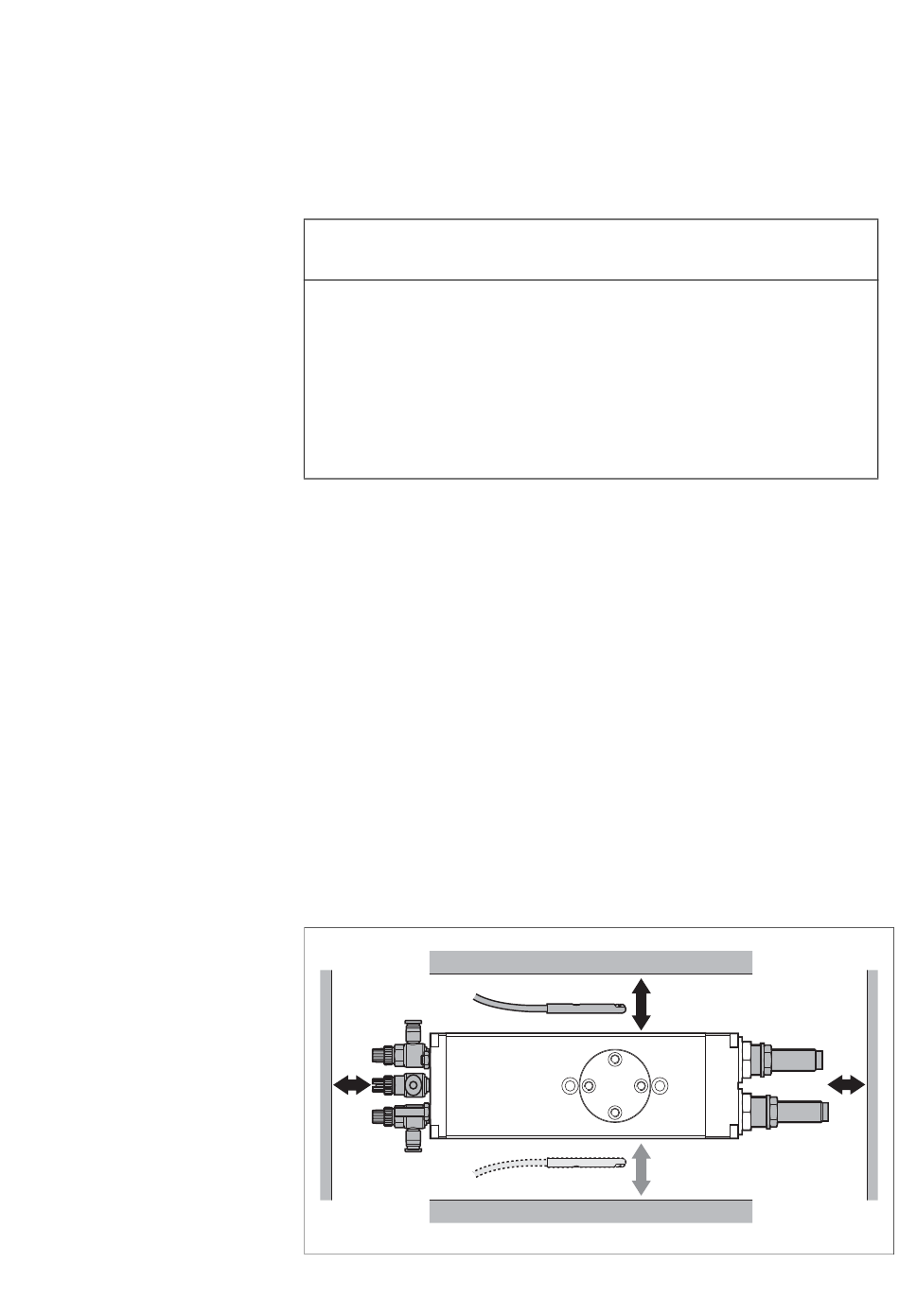

Abb. 3: Seitliche Abstände beim Einbau des Drehmoduls RCM
ACHTUNG
2
2
3
