Ajuster La Position Intermédiaire 90° - 110 - Aventics RCM Mode D'emploi

94 AVENTICS | RCM | R499050098–BDL–001–AD
Mise en service
_
3
L
min.
5

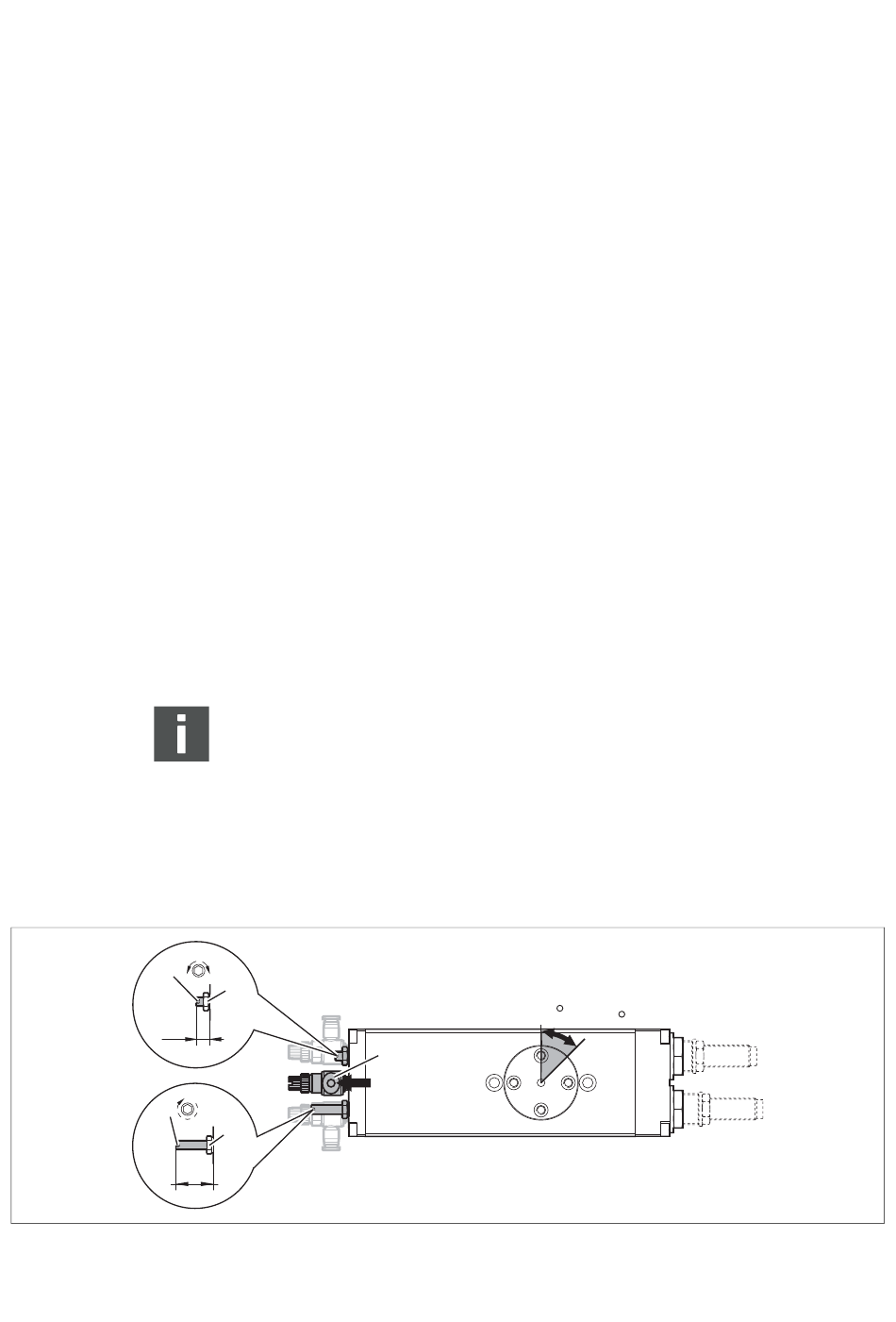

Fig. 17: Ajustage de la position intermédiaire 90° – 110°
6.2.2
Pour des indications concernant l'ouverture de clé SW et le
couple de serrage M
1. Appliquer de l'air comprimé (1) seulement au raccord C.
2. Dévisser le contre-écrou (4) du boulon de position
intermédiaire (5) au raccord A.
3. Dévisser le boulon de position intermédiaire (5) jusqu'à la
butée.
4. Dévisser le contre-écrou (2) du boulon de position
intermédiaire (3) au raccord B.
5. Ajuster le boulon de position intermédiaire (3) à la position
intermédiaire souhaitée.
6. Fixer le boulon de position intermédiaire (3) et revisser le
contre-écrou (2).
7. Revisser le boulon de position intermédiaire (5) jusqu'à ce
qu'aucun jeu d'angle puisse être ressenti au niveau de la
bride rotative..
Un vissage trop serré du boulon de position intermédiaire
entraîne plusieurs positions intermédiaires.
8. Fixer le boulon de position intermédiaire (5) et revisser le
contre-écrou (4).
9. Vérifier la position intermédiaire.
+
2
B
C
A
4
L
min.
Ajuster la position intermédiaire 90° – 110°
consulter le Tableau 8, à la page 95.
A
90
1
p
110
