16 AVENTICS | RCM | R499050098–BDL–001–AD
Montage
5.1.6

Nutzlast am Drehflansch befestigen

Befestigen Sie die Nutzlast mit mindestens zwei Schrauben
O
und Zentrierhülsen auf dem Drehflansch (siehe Abb. 8).
Überstehende Schrauben
An der Drehflansch-Unterseite überstehende Schrauben
blockieren die Drehbewegung und führen zur Beschädigung
des Drehmoduls RCM.
Verwenden Sie nur Schrauben mit passender Länge.
O
1
2

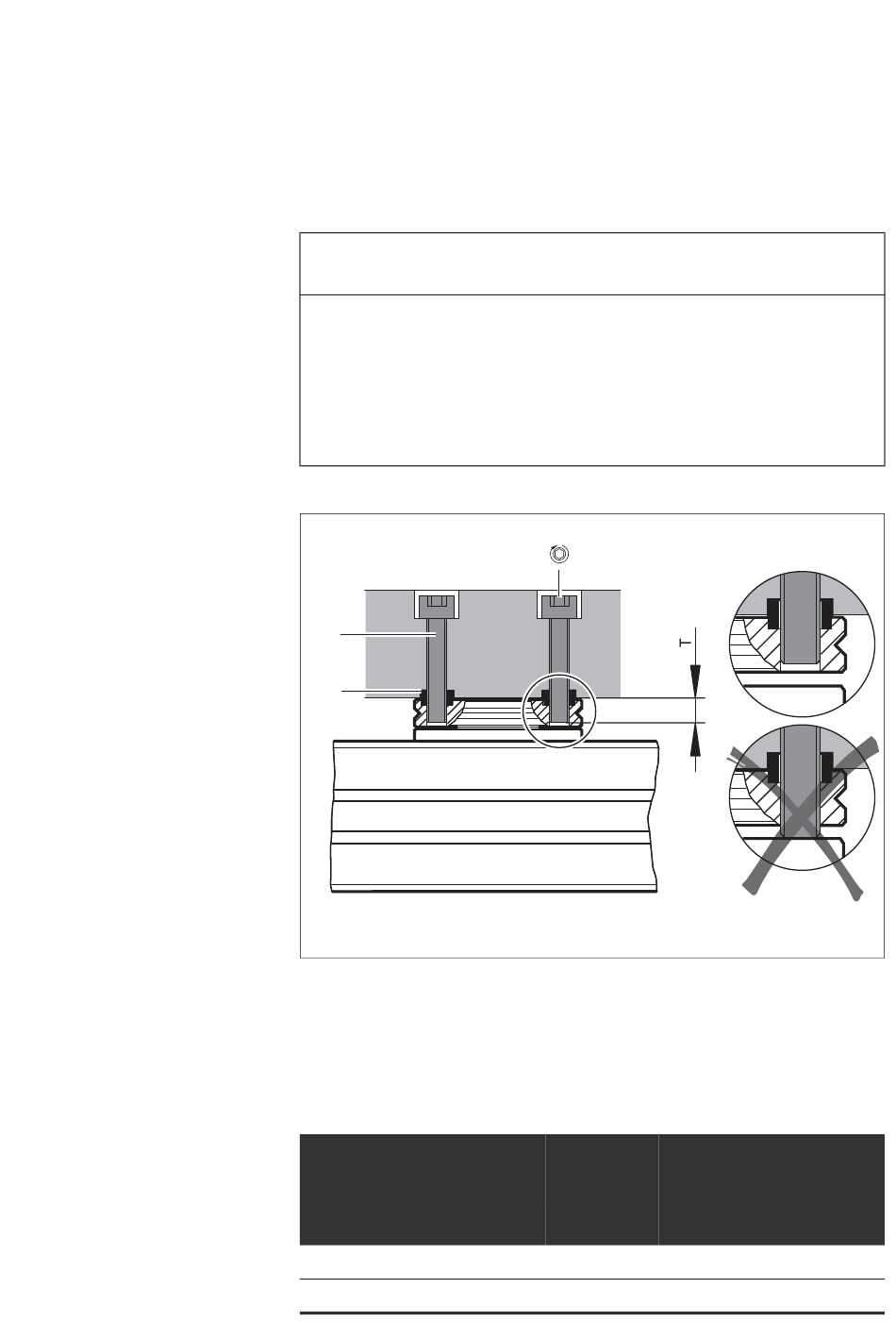

Abb. 8: Befestigung der Nutzlast auf dem Drehflansch
1 Befestigungsschraube
2 Zentrierhülse
Tabelle 4: Gewindetiefe T und Anzugsmomente M
T [mm]
M [Nm]
A
ACHTUNG
M
A
RCM-06
RCM-12
RCM-08
(M3) (M4)
–1 –1
5 6
2,2 3,5
A
RCM-16
RCM-25
RCM-20
(M5) (M6)
–1 –1
7 8
7 12
