Câblage De Sortie; Câblage De Sortie Relais - Omron SYSMAC CPM2A Guide D'installation

Câblage et connexions

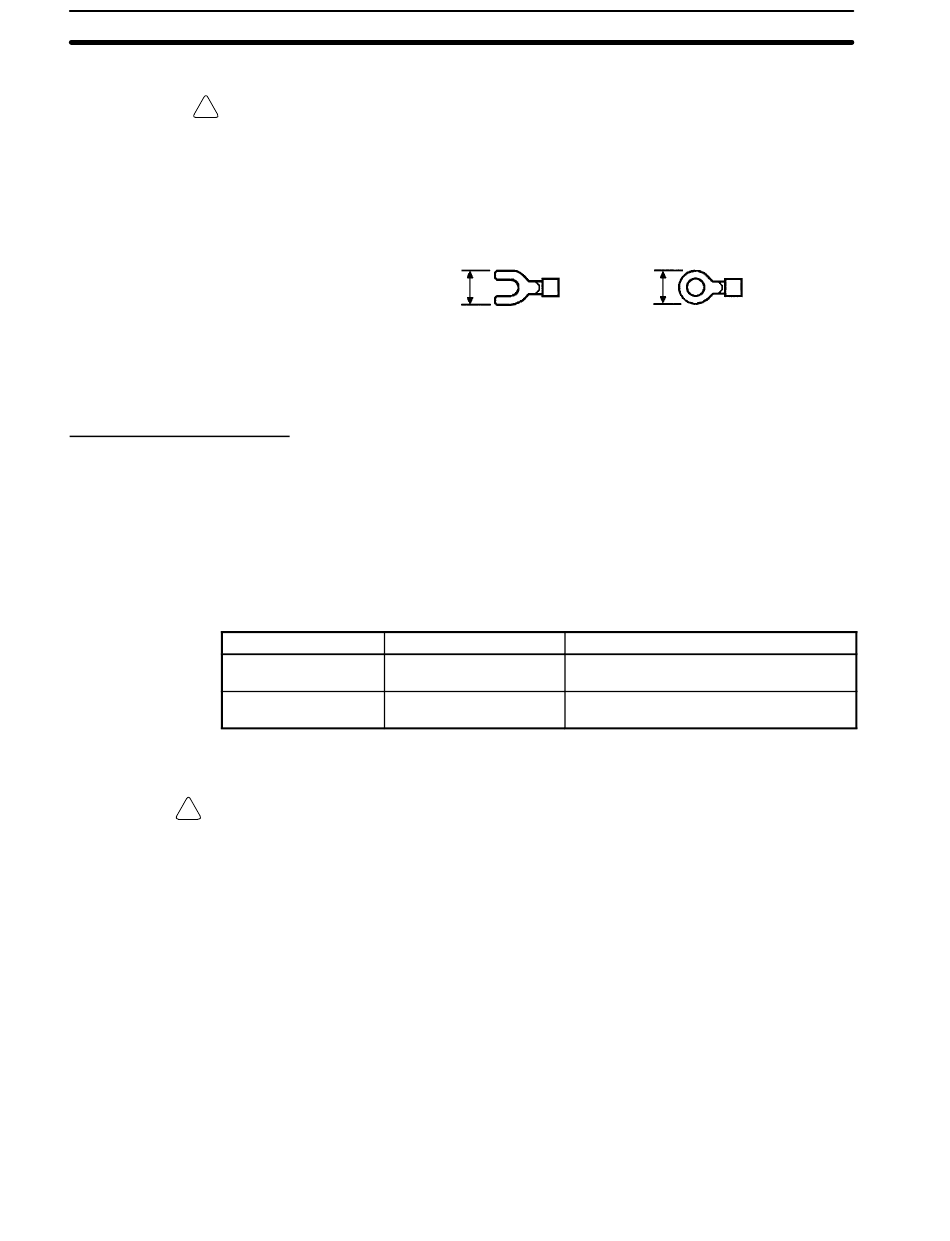

Bornes serties
! Attention Toujours employer des bornes serties pour les lignes d'entrée/sortie du CPM2A
3-4-6 Câblage de sortie
Câblage de sortie relais
Capacité de sortie
Capacité commune
maximum
! AVERTISSEMENT
64 D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
ou utiliser du fil rigide (au lieu de fil multibrins). Ne pas connecter de fils multi-
brins nus directement aux bornes. Des brins de fil détachés peuvent faire un
court–circuit et provoquer un incendie.
Utiliser des bornes serties M3 et serrer les vis des bornes avec un couple de
0,5 N.m.
6,2 mm max.
Le calibre de fil recommandé pour les fils rigides est de 0,4 à 1,2 mm (AWG26 à
AWG18).
Câbler les sorties sur l'unité centrale et l'unité entrée/sortie d'extension CPM2A
comme indiqué sur les schémas suivants. Utiliser des bornes serties ou des fils
rigides (pas de fil multibrins) pour se connecter à l'API. Les bornes de sortie de
l'alimentation peuvent être utilisées avec une unité centrale avec une
alimentation alternative.
· Toujours utiliser un fil simple ou fixer des bornes serties si on utilise du fil multi-
brins.
· Ne pas dépasser la capacité de sortie ou le courant commun maximum. Se
reporter aux Spécifications d'entrée/sortie 2-1-3 pour les détails.
Poste Sorties à relais
2 A (250 VAC ou 24 VDC) 01000 et 01001 : 200 mA (30 V c.c.)
4 A/commune
Rem. Se reporter à la Section 3 Zones de mémoire dans le Manuel de programmation
pour les détails sur l'affectation des bits de sortie dans le CPM2A.
Les sorties de l'API peuvent rester activées ou coupées à cause de
dépôts ou de brûlages aux relais de sortie ou de destruction des
transistors de sortie. Il faut prendre des mesures de sécurité
extérieures pour assurer la sécurité dans le système. Ne pas prendre
de mesures de sécurité pourrait provoquer des accidents graves.
Borne en fourche
6,2 mm max.
Sorties à transistor
01002 et plus : 300 mA (30 V c.c.)
0,8 A/commune
Chapitre 3-4
Borne en anneau
