Der Fernregler darf unter keinen Umständen nass
werden. Sonst
Feuergefahr.
Die Tasten des Fernreglers niemals mit einem harten,
spitzen Gegenstand drücken. Dadurch könnte der
Fernregler beschädigt werden.
Den Fernregler niemals selber prüfen oder warten.
Solche Arbeiten dürfen nur von einer qualifizierte
Fachkraft durchgeführt werden.
Die Inneneinheit nicht abspülen. Es besteht sonst
Stromschlag- und Feuergefahr.
Nicht auf das Gerät steigen oder auf ihm sitzen oder
stehen.
Auf der oberen Abdeckung des Gerätes keine
Utensilien oder Gegenstände ablegen.

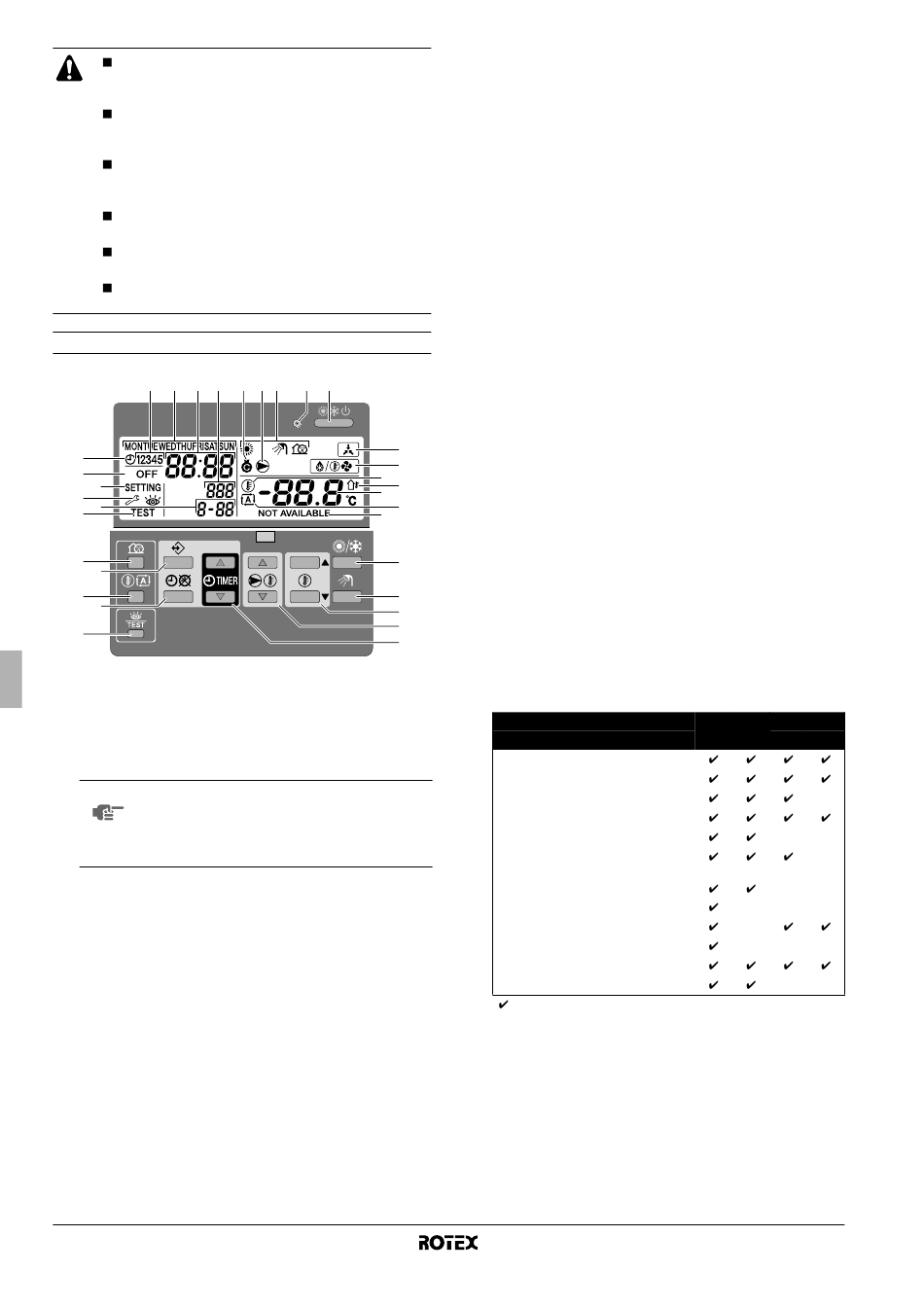

Tasten und Anzeige-Symbole beim Fernregler

8 5 6 22
7
9
12
10
21
20
31
26
24
27
25
1. EIN/AUS-TASTE y
Mit der EIN/AUS-Taste wird die Raumheizung ein- und
ausgeschaltet.
Wird die EIN/AUS-Taste zu oft kurz nacheinander gedrückt,
kann das zu Fehlfunktionen des Systems führen (maximal
20-mal pro Stunde drücken).
Das Drücken der Taste
HINWEIS
auf die Warmwasserbereitung. Die Warmwasser-
bereitung im Brauchwassertank kann nur mit der
Taste w ein- und ausgeschaltet werden und/oder
durch Deaktivierung der Timerprogrammierung.
2. BETRIEBS-LED 0
Während des Heizbetriebs für die Raumheizung leuchtet die
Betriebs-LED. Bei einer Störung oder einem Fehler blinkt die
LED. Wenn die LED nicht leuchtet, ist die Raumheizung inaktiv,
während die anderen Betriebsarten noch aktiv sein können.
3. BETRIEBSART-SYMBOLE
Durch diese Symbole wird angezeigt, in welcher/n Betriebs-
art(en) sich die Anlage gerade befindet: Raumheizung (
Warmwasserbereitung ( w ) oder geräuscharmer Betrieb (
Mit gewissen Einschränkungen können verschiedene Betriebs-
arten kombiniert werden, z.B. Raumheizung und Warmwasser-
bereitung. Die Symbole der entsprechenden Betriebsarten
werden dann gleichzeitig angezeigt.
Wenn kein Brauchwassertank installiert ist, wird das Symbol
niemals angezeigt.
4. SYMBOL EXTERNE STEUERUNG
Durch die Anzeige dieses Symbols wird signalisiert, dass der
Betrieb der Außeneinheit in einem erzwungenen Modus erfolgt.
Solange dieses Symbol angezeigt wird, kann die Anlage nicht
auf den Fernregler reagieren.
Betriebsanleitung
3
entsteht Stromschlag- und
15 16 3 2 1
4
14
19
17
11
18
13
32
23
30
29
28
y hat keinen Einfluss
h , w , s
e
5. WOCHENTAG-ANZEIGE
Zeigt den aktuellen Wochentag an.
Beim Anzeigen oder Programmieren des Timers (Zeitschaltuhr)
wird hier der eingestellte Tag angezeigt.
6. UHRZEITANZEIGE
Zeigt die aktuelle Uhrzeit an.
Beim Anzeigen oder Programmieren des Timers (Zeitschaltuhr)
wird hier angezeigt, zu welcher Uhrzeit die Aktion stattfindet.
7. TIMER-SYMBOL
Durch die Anzeige dieses Symbols wird signalisiert, dass der
Timer aktiviert ist.
8. AKTIONS-SYMBOLE
Durch diese Symbole wird angezeigt, welche Aktionen durch die
Timer-Programmierung für den jeweiligen Tag programmiert
sind.
9. AUS-SYMBOL x
Durch dieses Symbol wird signalisiert, dass beim Timer die
Aktion AUS (Ausschalten) programmiert ist.
10. INSPEKTION ERFORDERLICH
Durch diese Symbole wird signalisiert, dass eine Inspektion der
Anlage erforderlich ist. Fragen Sie Ihren Händler.
11. TEMPERATURANZEIGE
Zeigt die aktuelle Temperatur des Systems, entweder die
Vorlauftemperatur oder die aktuelle Raumtemperatur.
Beim Ändern des Sollwerts für die Raumtemperatur wird für
5 Sekunden der eingestellte Temperatur-Sollwert blinkend
angezeigt. Danach wird die aktuelle Raumtemperatur wieder
angezeigt.
12. EINSTELLUNG $
Nicht verwendet. Nur für Installationszwecke.
13. NICHT VERFÜGBAR
Dieses Symbol wird immer dann angezeigt, wenn eine nicht
installierte Option angesprochen wird oder eine Funktion nicht
verfügbar ist. Ist eine Funktion nicht verfügbar, kann das
bedeutet, dass für diese Funktion keine Zugriffserlaubnis
besteht oder dass der als Slave fungierende Fernregler (Remote
Controller) benutzt wird (siehe Installationsanleitung).
Betrieb EIN/AUS
Warmwasserbereitung EIN/AUS
Festlegen der Vorlauftemperatur
Festlegen der Raumtemperatur
Geräuscharmer Betrieb EIN/AUS
Betrieb mit wetterabhängigem
Temperatur-Sollwert EIN/AUS
Einstellen der Uhrzeit
Timer programmieren
Timerbetrieb EIN/AUS
Bauseitige Einstellungen
Anzeige von Fehlercodes
Probelauf
= ermöglicht
h ),
s ).
14. SYMBOL FÜR ENTEISUNGS-/ANLAUF-MODUS
Durch Anzeige dieses Symbols wird signalisiert, dass der
Enteisungsmodus/Anlaufmodus aktiv ist.
15. VERDICHTER-SYMBOL
w
Durch dieses Symbol wird signalisiert, dass der Verdichter in der
Außeneinheit der Anlage aktiv ist.
16. PUMPEN-SYMBOL
Durch dieses Symbol wird signalisiert, dass die Umwälzpumpe
aktiv ist.
Innengerät für Luft-Wasser-Wärmepumpensystem und Optionen
1234567
8
p
q
k und l
9
n
Master Slave
—
—
—
ç
é
RKHBRD011~016AAV1+Y1
Zugriffserlaubnis
Stufe 2 Stufe 3
—
— —
—
— —
— —
— —
— —
d
